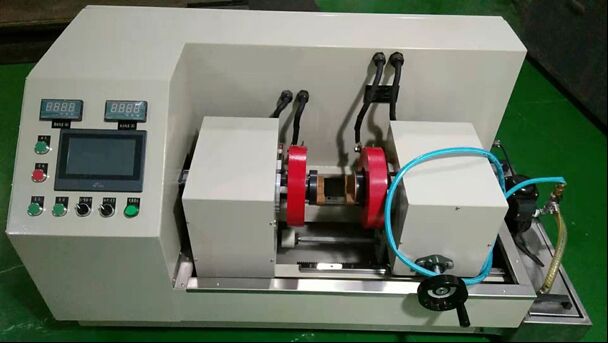

Detektor wad zasilany prądem zmiennym HMP-500NX z systemem zawieszenia magnetycznego

Detektor wad z magnetycznym systemem zawieszenia HMP-500NX AC

1. Opis komponentów urządzenia

1.1. Szafa sterownicza elektryczna (1)

  Niezależna szafa sterownicza elektryczna, wszystkie elektryczne elementy wykonawcze są zainstalowane w tej szafie sterowniczej, a szafa sterownicza elektryczna jest wyposażona w urządzenie do filtrowania powietrza i cyrkulacji ciepła. Spawana z wysokiej jakości stali;

Na tylnej ścianie zamontowana jest pompa natryskowa 220V 50HZ z wodoodporną osłoną oraz wyjście zasilania lampy UV.

Wyłączniki, styczniki, elementy sterujące, transformatory, prostowniki, wyzwalacze, energia itp. są zainstalowane w tej szafie;

1.2. Panel sterowania (2)

Przód panelu wyposażony jest w ekran dotykowy do ustawień i wyświetlania, z cyfrowym amperomierzem AC i przyciskiem zatrzymania awaryjnego.

Przełączniki i ustawienia funkcji są zaprojektowane w tym obszarze.

1.3. Skrzynka mocowania elektrod (3)

Stała skrzynka elektrod jest spawana z płyty stalowej o grubości 10 mm, a przednie i tylne drzwi są demontowalne.

1.4. Skrzynka przesuwania elektrod (5)

Skrzynka przesuwania elektrod może być zatrzymana w dowolnej pozycji, służy do regulacji odległości zacisku i posiada funkcję blokady postojowej;

1.5. Magnetyczny system mieszania i natryskiwania (6)

Urządzenie jest wyposażone w oddzielny zbiornik z magnetycznym zawieszeniem, z dnem w kształcie litery V i pompą elektryczną do mieszania i natryskiwania zamontowaną w górnej części. Ta część jest połączona ze zbiornikiem spustowym za pomocą węża, a ręczny pistolet natryskowy jest zamontowany po stronie przedniej zbiornika spustowego.

System zapewnia silne mieszanie, konstrukcja w kształcie litery V zapobiega łatwemu osadzaniu się proszku magnetycznego, a ciśnienie natrysku jest regulowane;

Pojemność wynosi 20L;

1.7. System zasilania magnetyzacji i demagnetyzacji:

Urządzenie wykorzystuje metodę magnetyzacji AC, która składa się z dwóch niezależnych zasilaczy magnetyzacji. Dwa główne transformatory dostarczają odpowiednio prąd magnetyzujący. Technologia konwertera modułu sterowanego służy do sterowania prądem obwodu, a izolowane napięcie jest przesyłane do elektrod i cewek. Wielkość jest płynnie regulowana i ustawione jest odpowiednie wskazanie przyrządu. Prąd może być wstępnie ustawiony, a alarm zostanie uruchomiony, gdy wstępnie ustawiony prąd jest niewystarczający lub przekroczony, aby zapobiec błędnym i pominiętym detekcjom, i zapewnić, że obrabiany przedmiot uzyska określoną intensywność magnetyzacji. AC z funkcją sterowania fazą wyłączenia zasilania w celu utrzymania stabilnego magnetyzmu szczątkowego, który może być używany do detekcji wad magnetyzmu szczątkowego.

Z funkcją demagnetyzacji metodą tłumienia AC.

Materiał ścieżki prądowej: wszystkie miedziane pręty lub kable miedziane.

1.8. System sterowania elektrycznego:

1) System sterowania elektrycznego jest sterowany przez OMRON PLC, w tym moduły sterowane i ich urządzenia zabezpieczające, urządzenia wyzwalające regulacji prądu, amperomierze, przyciski sterujące i lampki kontrolne, cylindry, trójniki, zawory elektromagnetyczne, zawory regulacji ciśnienia, wyłączniki powietrzne, przekaźniki pośredniczące, urządzenia sterujące takie jak styczniki AC. Główny wyłącznik obwodu zasilania z zabezpieczeniem przed przeciążeniem.

2) System sterowania interfejsem człowiek-maszyna:

Komputer (system interfejsu człowiek-maszyna) steruje prądem magnetyzacji, czasem magnetyzacji, magnetyzacją itp., co znacznie poprawia dokładność detekcji i może automatycznie zakończyć krok po kroku operację magnetyzacji, wstępnego wyboru prądu magnetyzacji i śledzenia.

Programowalny wyświetlacz dotykowy komunikuje się z programowalnym sterownikiem PLC za pomocą adaptera, aby bezpośrednio wyświetlać kluczowe parametry systemu. I ustawić hasło autoryzacji, a parametry mogą być dostosowywane w ramach autoryzacji. Projekt ekranu: Strona główna - nazwa firmy. Każde dotknięcie może przejść do ekranu głównego - "Menu Główne", "Strona Pracy", "Rejestr Alarmów", "Środki Ostrożności", "Kształt Fali Prądu", dotknij każdego klawisza funkcyjnego, aby automatycznie przełączyć się na odpowiedni ekran, a parametry procesu różnych typowych obrabianych przedmiotów mogą być przechowywane.

Prąd magnetyzacji może być wstępnie ustawiony, a obwód automatycznego śledzenia jest tworzony za pomocą programowalnego systemu wyświetlacza dotykowego, a błąd między wstępnie wybraną wartością a rzeczywistą wartością prądu przepływającego wynosi≤±3%.

System posiada funkcję autodiagnostyki usterek. Nadmierny prąd, niedostateczny prąd, nieprawidłowe ciśnienie powietrza, nadmierny wzrost temperatury obwodu głównego, alarmy dźwiękowe i świetlne oraz automatyczne zatrzymanie pracy.

3) Obudowa urządzenia jest niezawodnie uziemiona, a rezystancja izolacji całego urządzenia wynosi≥2MΩ.

4) Urządzenie posiada kompletne zabezpieczenia bezpieczeństwa oraz funkcje blokady i alarmu.

5) Schemat elektryczny, schemat połączeń i rzeczywisty obwód urządzenia powinny być całkowicie zgodne.

6) Styk PLC jest wyposażony w przekaźnik pośredniczący do ochrony styku.

7) Okablowanie każdego elementu elektrycznego musi być oznaczone numerem przewodu, a okablowanie między poszczególnymi elementami jest wyposażone w płytkę z rowkiem na przewody.

2. Akcesoria

3.Główne parametry techniczne (Uwaga: HWDC to skrót od Half-Wave DC)

*Prąd magnetyzacji AC:

  Obwodowy 0-500A płynnie regulowany, ze sterowaniem fazą wyłączenia zasilania

  Pionowy 0-1000A (1000A*6T=6000AT) płynnie regulowany, ze sterowaniem fazą wyłączenia zasilania

*Metoda sterowania: wstępny wybór i automatyczna kompensacja

*Częstotliwość odświeżania kompensacji: 0,02S/czas

*Tymczasowe obciążenie: ≥25%, nadaje się do ciągłej pracy 7*24H

*Efekt demagnetyzacji: demagnetyzacja tłumieniem komutacji DC o ultra niskiej częstotliwości, remanencja ≤0,2MT, regulowana częstotliwość demagnetyzacji

*Metoda magnetyzacji: magnetyzacja obwodowa i magnetyzacja wzdłużna, magnetyzacja złożona obwodowa i wzdłużna

*Tygodniowy błąd prądu wzdłużnego: ≤±3%

*Skok: 0-200mm

*Średnica wewnętrzna cewki: 100mm

*Zasilanie: AC380V±10% 50HZ 40KVA (chwilowe 5S), trójfazowy system pięcioprzewodowy.

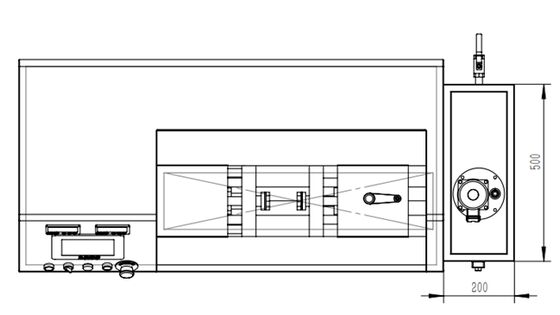

*Wymiary: długość 1400*szerokość 600*wysokość 750

*Czułość: typ A (QQI) próbka testowa czułości (30/100) pełne koło i krzyż mogą być wyraźnie wyświetlane.

*Standard przemysłu lotniczego Chińskiej Republiki Ludowej HB/Z72-1998 "Inspekcja cząstek magnetycznych"

*Spełnia normę JB/T8290-2011 "Detektor wad cząstek magnetycznych" Ministerstwa Przemysłu Maszynowego oraz normę branżową HB/Z72-98.
