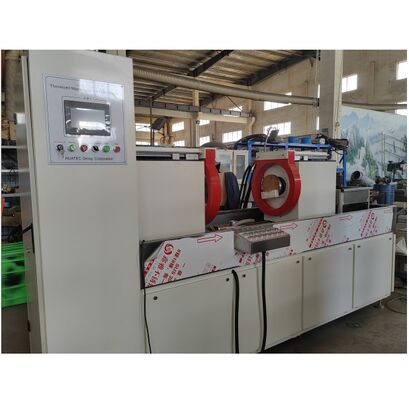

HMP-6000A Fluorescencyjny Detektor wad cząstek magnetycznych 6000A Sprzęt NDT złożonego magnetyzmu
Zasada działania
Wykrywanie usterki proszku magnetycznego przy użyciu usterki materiału roboczego, wycieku pola magnetycznego i interakcji proszku magnetycznego, wykorzystuje usterki na powierzchni stali i w pobliżu powierzchni (takie jak pęknięcia,włączenie złomu, ziarna itp.) różnica w przepuszczalności i przepuszczalności stali, te materiały po magnesowaniu pola magnetycznego wystąpi zniekształcenie nieciągłości,o pojemności nieprzekraczającej 10 W, wykorzystując energię magnetyczną wycieku wadliwych części charakterystyczną dla adsorpcji proszku magnetycznego,Cząsteczki magnetyczne są przyciągane do siebie, tworząc akumulację cząsteczek magnetycznych w defektach - oznaki magnetyczne., które w odpowiednich warunkach oświetleniowych wskazują lokalizację i kształt wad
|
Tabela parametrów technicznych
|
|
|
prąd
nazwisko
|
AC/DC (półfalówka, jednopasowa fala pełna, trójfazowa fala pełna)
|
|
|
|
|
Prąd magnetyzujący obwodowy(A)
|
6000
|
|
|
Potencjał strumienia magnetyzacji wzdłużnej(AT)
|
20000
|
|
|
Opcjonalna średnica wewnętrzna cewki(mm)
|
350
|
|
|
Maksymalna odległość między elektrodami jest opcjonalna(mm)
|
1500
|
|
|
gospodarz
|
Typ rozdzielony (kabina sterująca elektryczna jest oddzielona od silnika głównego)
|
|
|
wrażliwość
|
Próbka typu A (15/50) wykazuje wyraźnie
|
|
|
tymczasowa prędkość obciążenia
|
≤20%
|
|
|
tryb sterowania
|
Prostowy/półautomatyczny
|
|
|
interfejs(*)
|
Przycisk/ekran dotykowy
|
|
|
Ścieżka zaciskania(*)
|
Elektryczne i pneumatyczne
|
|
|
Odwróć się.
|
elektryczny
|
|
|
Metoda magnetyzacji prądem przemiennym
|
Magnetyzacja obwodowa, magnetyzacja wzdłużna, magnetyzacja związkowa
|
|
|
Tryb demagnetyzacji AC
|
Automatyczna osłabiona demagnetyzacja
|
|
|
Sposób naprawy
|
Jednopasowa półfala, jednopasowa fala pełna, trójfazowa fala pełna
|
|
|
Metoda magnetyzacji AC/DC(*)
|
Magnetyzacja AC obwodowa/magnetyzacja DC obwodowa, magnetyzacja AC wzdłużna, magnetyzacja kompozytowa AC wzdłużna
|
|
|
Tryb demagnetyzacji prądu stałego(*)
|
Demagnetyzacja osłabiona, demagnetyzacja ultra niskiej częstotliwości
|
|
|
Lampa UV
|
Typ zawieszony, typ ręczny
|
|
|
Czas rozpylania
|
3 cm/6" / ręcznie
|
|
|
Czas magnetyzacji
|
0.5"~2"/ czas
|
|
|
Czas obserwacji rotacyjnej
|
5"/10"/tydzień
|
|
|
Czas demagnetyzacji
|
"~ 5" / czas
|
|
|
Zaopatrzenie w powietrze
|
00,4-0,8 MPa
|
|
|
Władza
|
Trójfazowa linia piąta,380 V±10%,50 Hz
|
|
|
Ogólne wymiary(mm)
|
długość:1/1.5m+ Próżnia elektrody
|
|
|
szerokość:800~1200 mm(Dodaj szerokość ciemni.:1800 mm)
|
|
Użycie
Detektor błędów cząstek fluorescencyjnych magnetycznych jest stosowany do wykrywania powierzchni i powierzchni w pobliżu ferromagnetycznych części roboczych (takich jak śruby, szpilki, korki, biegi, wały skrętowe itp.).) z powodu podrabiania, tłumienie, szlifowanie, zmęczenie spowodowane pęknięciami i szkodami oraz inne drobne wady
Standardy wykonania
Detektor błędów cząstek magnetycznych:GB/T8290/2011
Warunki obserwacji kontroli cząstek magnetycznych:GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (Amerykańskie Towarzystwo ds. Materiałów i Badania: Metoda badania cząstek magnetycznych) ASTM E1444-01
Standardy Unii Europejskiej i międzynarodowe:DIN EN ISO 9934-2-2003
Parametry techniczne:
Zakres wykrywania: średnica (0~250 mm), długość 1000 mm (długość dostosowana 0~6000 mm)
Metoda kontroli: kontrola fluorescencyjnych lub niefluorescencyjnych cząstek magnetycznych
Tryb magnetyzacji: magnetyzacja obwodowa, wzdłużna i złożona
Odległość między elektrodami: 0~1200 mm (regulowalna), dostosowany zakres (0~6000 mm)
Tryb zaciskania: zaciskanie ręczne/pneumatyczne
Prąd magnetyczny: 0~6000A
Efekt demagnetyzacji: remanencja mniejsza niż 0,3 mT
Czułość wykrywania usterek: próbka standardowa A1 (15/50) wyraźnie wyświetlona
Zasilanie: trójfazowe pięciodrukowe 380V 50Hz
Konfiguracja(一)
Charakterystyka
1. Prosta struktura, wysoka niezawodność, ekonomiczne i praktyczne
2. zajmuje niewielką powierzchnię, jest elastyczny i łatwy w obsłudze
3. Fluorescencyjne lub niefluorescencyjne cząstki magnetycznee wykrycie
4. magnetyzacja obwodowa, wzdłużna, złożona
5. Prąd jest stale regulowany, automatycznie osłabia demagnetyzację
6. Prostą komorę osłonięcia
Tabela konfiguracji(A):

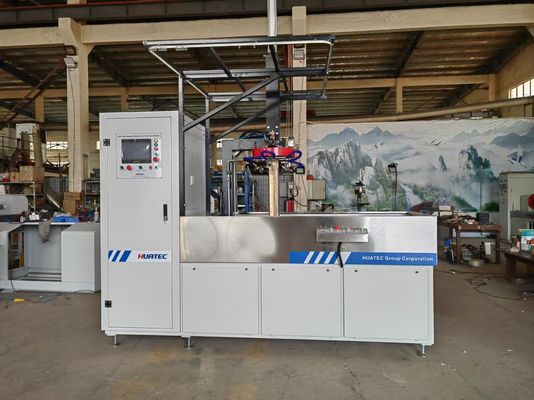

Konfiguracja(二)
Charakterystyka
1Półzamknięta komora anaerobowa z unikalną konstrukcją
2. Lampa UV stała
3.Detekcja fluorescencyjnych lub niefluorescencyjnych cząstek magnetycznych
4.Magnetyzacja obwodowa, wzdłużna, złożona
5.Prąd jest stale regulowany, ustawiony wstępnie, a prawdziwa wartość RMS jest wyświetlana
6.Obwód miedziany podkładka przeciwzapalniacza
7.Funkcja sterowania fazą wyłączenia
8.Automatyczny rozpad lub ultra niski frDemagnetyzacja równości
Tabela konfiguracji(B):
