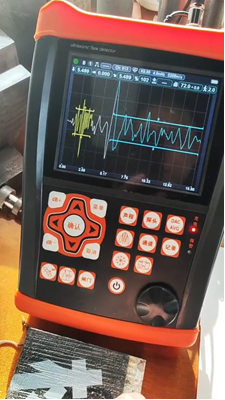

HFD-810 Ultrasonic Bond Tester do badań grubości warstwy wodoodpornej i przyczepności

HFD-810 Ultradźwiękowy Tester Spoin do Pomiaru Grubości i Adhezji Warstwy Wodoszczelnej

Cechy:

  Kluczowe parametry badane dla warstwy wodoszczelnej: grubość i przyczepność.

  Obsługuje pełne procedury testowe; łatwy w obsłudze, umożliwia inspekcję warstwy wodoszczelnej zaraz po uruchomieniu.

  Inspekcja wspomagana obrazowaniem B-scan.

  Częstotliwość powtórzeń: regulowana w zakresie 16–15000 Hz z wysoką precyzją; szybkie skanowanie zapewnia, że żadne wady nie zostaną pominięte.

  Wysoki stosunek sygnału do szumu, niezwykle stabilna fala, specjalna konstrukcja przeciwzakłóceniowa dla niezawodnego działania w trudnych warunkach.

  12-bitowy przetwornik AD, kompatybilny z sondami 25 MHz, zapewniający wyraźne szczegóły z wysoką czułością i rozdzielczością dla drobnych wad.

  Automatycznie analizuje i ocenia wydajność sondy, generuje raport oceny sondy.

  Funkcja precyzyjnego pomiaru grubości.

  Bezprzewodowa transmisja Bluetooth; generowanie i drukowanie raportów z wykrywania wad na miejscu za pomocą aplikacji mobilnej.

  Raporty z wykrywania wad można eksportować bezpośrednio jako edytowalne pliki PDF bez dedykowanego oprogramowania.

  Instrument obsługuje automatyczną aktualizację za pomocą pamięci USB, wygodnie i wydajnie.

  Stopień ochrony IP65, wytrzymały, wodoodporny i pyłoszczelny; wspornik amortyzujący umożliwia regulację pod dowolnym kątem.

 Pojedyncza bateria zapewnia 15 godzin ciągłej pracy, 3-godzinne szybkie ładowanie i obsługuje niezależne ładowanie; dwie baterie umożliwiają pracę bez przerwy.

Specyfikacje techniczne

Uwaga: Wszystkie powyższe wskaźniki są mierzone z częstotliwością sondy 2,5 MHz i trybem detekcji pełnej fali.

Funkcje

  Automatyczna kalibracja: Automatyczna kalibracja jednym klawiszem dla wygody obsługi. Automatycznie kalibruje punkt zerowy sondy, wartość K, krawędź przednią i prędkość dźwięku materiału.

  Automatyczne wyświetlanie pozycji echa wady: głębokość d, poziomo p, odległość s, amplituda, równoważna wartość dB, średnica φ.

  Funkcje takie jak automatyczne wzmocnienie, obwiednia echa i pamięć szczytu poprawiają wydajność wykrywania wad.

  Obliczanie wartości φ: W przypadku inspekcji odkuwek sondą prostą, automatycznie konwertuje na wartość φ apertury po zlokalizowaniu maksymalnego echa wady; obsługiwane jest obliczanie dużych otworów z płaskim dnem.

  500 niezależnych kanałów wykrywania wad (możliwość rozszerzenia), swobodne wprowadzanie i przechowywanie standardów wykrywania wad dla dowolnej branży, bez potrzeby noszenia bloków testowych na miejscu.

  Przechowywanie i odtwarzanie do 1000 przebiegów i danych A-scan (możliwość rozszerzenia).

  Obsługa zewnętrznego dysku U; pamięć wewnętrzna może być eksportowana w dowolnym momencie, a nieograniczona liczba plików z wykrywania wad może być przechowywana bezpośrednio.

  B-scan: Skanowanie w czasie rzeczywistym i wyświetlanie przekroju, pokazujące kształt wady dla bardziej intuicyjnych wyników.

  20 wbudowanych standardów wykrywania wad, obsługa swobodnego wprowadzania dowolnych standardów branżowych.

  Regulowana szerokość impulsu nadajnika i intensywność.

  Komunikacja Bluetooth z telefonami komórkowymi i komputerami do zarządzania raportami z wykrywania wad.

  Zasilany przez wysokowydajną, bezpieczną i przyjazną dla środowiska baterię litową. Wersja standardowa obsługuje ponad 12 godzin ciągłej pracy; wersja opcjonalna wydłuża czas do 15 godzin.

  Rejestracja zegara w czasie rzeczywistym: Śledzenie, rejestrowanie i przechowywanie rzeczywistej daty i godziny inspekcji.

  Tłumienie cyfrowe bez wpływu na wzmocnienie i liniowość.

  Kompensacja wzmocnienia: Korekta tłumienia dB spowodowanego chropowatością powierzchni, inspekcją na duże odległości grubych elementów itp.

  Korekcja krzywizny: W przypadku elementów zakrzywionych, wyświetlanie pozycji obwodowej i głębokości wad w czasie rzeczywistym.

  Dwa tryby wejściowe: kąt i wartość K.

  Analiza liczby echa.

  Kodowanie echa: Wyświetlanie 1–9 ech w różnych kolorach dla łatwej lokalizacji wad.

  Zamrażanie i odtwarzanie ekranu.

  Wypełnianie fali.

  Wskaźnik stanu zasilania.

  Znacznik przechwytywania.

  Kolorowe znakowanie fali w bramce.

  Rozszerzenie bramki.

Akcesoria standardowe

  Jednostka główna: 1 szt.

  Specjalna sonda prosta do warstwy wodoszczelnej: 1 szt.

  Sonda prosta DTM5: 1 szt.

  Zasilacz 9V: 1 szt.

  Kabel sondy: 1 szt.

  Pudełko opakowaniowe produktu: 1 szt.

  Instrukcja obsługi: 1 szt.

  Certyfikat zgodności, lista pakowania, karta gwarancyjna: 1 zestaw

  Mobilna aplikacja do detektora wad ultradźwiękowych: 1 zestaw

  Pasek na nadgarstek instrumentu: 1 szt.

Akcesoria opcjonalne

  Standardowy blok testowy

  Inne typy sond

  Inne kable sond

  Sprzęgacz

  Drukarka Bluetooth
