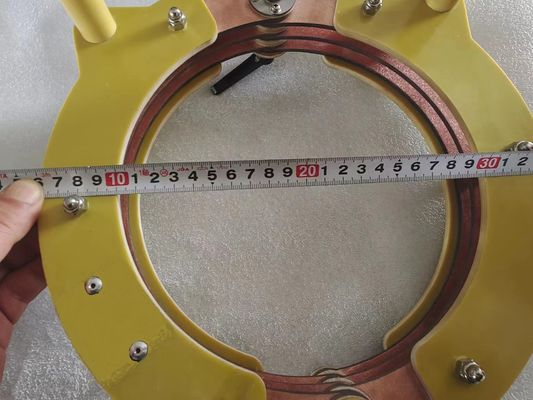

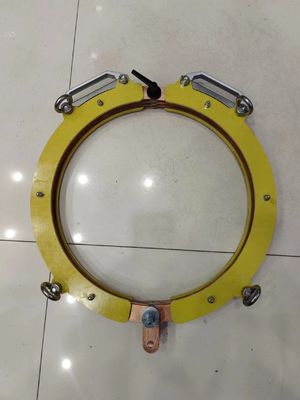

Przenośny defektoskop z cewką otwartą/zamkniętą HCDX-C300S, maksymalne pole magnetyczne 110Gs do testowania elementów obrabianych

HCDX-C300S Portable Open Close Coil Defect Detector 110Gs Max Pole magnetyczne do testowania obrabiarków

Wykrywacz wad cząstek magnetycznych typu otwarty-zamknięty ułatwia wejście przedmiotu do cewki.

I główny parametr

II Wprowadzenie funkcji

1, Magnetyzacja - uruchomienie pola elektromagnetycznego do magnetyzacji przedmiotu;

2, Demagnetyzacja - pole demagnetyzacyjne zaczyna demagnetyzować przedmiot;

3, Alarm o nadmiarze temperatury - cewka posiada wbudowany czujnik temperatury 75 °C. Po przekroczeniu ustawionej temperatury wchodzi w stan ochrony;

III Instalacja i uruchomienie

Instalacja:

1Sprzęt musi być zainstalowany w suchym środowisku bez pyłu metalowego, gazu żrącego oraz materiałów łatwopalnych i wybuchowych;

2Temperatura otoczenia nie może być niższa niż - 10 °C i nie może być wyższa niż + 40 °C;

3Względna wilgotność powietrza nie może być większa niż 85%;

4. Połączenie rury i drutu między urządzeniem instalacyjnym a każdym urządzeniem pomocniczym musi być podłączone zgodnie z oznaczeniem i podstawą wtyczki;

5. zasilanie (zasilanie, źródło powietrza itp., w zależności od środowiska instalacji i warunków eksploatacji urządzenia), a obudowa urządzenia jest niezawodnie uziemiona;

Wprowadzenie do eksploatacji:

1Po zainstalowaniu urządzenia należy najpierw sprawdzić, czy wszystkie przewody łączące i śruby mocujące są luźne i odpadają;

2. Używać instrumentów do pomiaru, czy napięcie na górnym krańcu głównego przełącznika maszyny spełnia wymagania środowiska instalacji urządzeń i warunków pracy;

3. Sprawdzić każde działanie funkcji, ręcznie nacisnąć lub przełączyć każdy przełącznik funkcji, a każde działanie funkcji urządzenia należy wykonać odpowiednio;

4. Kontrola efektu demagnetyzacji: sprawdzenie, czy pozostały magnetyzm po demagnetyzacji spełnia wymagania;

5Po przejściu inspekcji urządzenia można wprowadzić do produkcji.

IV Rutynowa konserwacja

Po użyciu urządzenia należy wykonać następujące operacje:

1. Wyłącz przełącznik zasilania i odłącz zasilanie urządzenia;

2. Odciąć główny przełącznik zewnętrznego zasilania;

3. oczyszczać plamy olejowe na powierzchni cewki i utrzymywać cały sprzęt w czystości;

4- sprawdź w ciągu jednego miesiąca przewód łącza obwodu, kabel i mocowanie pod kątem luźności i starzenia się;

5. Sprawdzać, czy stężenie zawieszenia magnetycznego jest zgodne ze standardem każdego dnia;

6. Do oczyszczania plam olejowych na powierzchni urządzenia należy użyć neutralnego prania;

7Jeżeli powłoka jest uszkodzona, zakazuje się jej dalszego używania;

6Zasada wykrywania wad

Zasady elektromagnetyzmu

Prąd magnetyzujący tworzy pole elektromagnetyczne przez powierzchnię ferromagnetycznego obrabiarkę (przewód prądu bieżącego i półfalowy prądu bieżącego mają efekt skórny).Istnienie usterek przerwie magnetyczną linię siły., tworzą wyciek pola magnetycznego i adsorbują cząstki magnetyczne.Istnienie wad można ocenić poprzez obserwację znaków magnetycznych (znaki magnetyczne są w rzeczywistości powiększonymi wadami).

Metoda magnetyzacji wzdłużnej

To znaczy, przy użyciu metody cewkowej, element obrabiany jest przesiewany do cewki lub umieszczany pomiędzy jarzmo magnetyczne składające się z dwóch cewek.węzeł magnetyczny wzdłużny jest generowany w cewce i przechodzi wzdłuż długiej osi obrabiarkę w celu sprawdzenia szczeliny obwodowej.
