HCDX-C300S 300mm cewka z funkcją magnetyzacji i demagnetyzacji do wykrywania wad

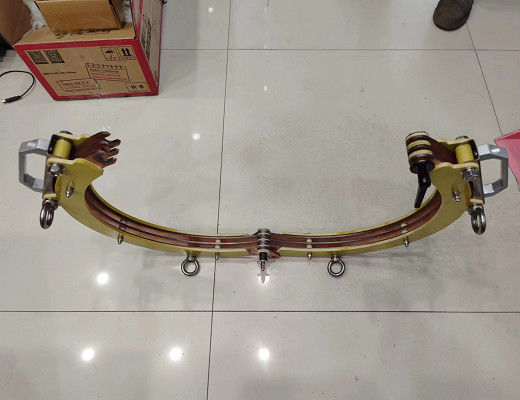

HCDX-C300S 300mm Otwierana Cewka do Detektora Wad Magnetycznych z Funkcją Namagnesowania i Rozmagnesowania

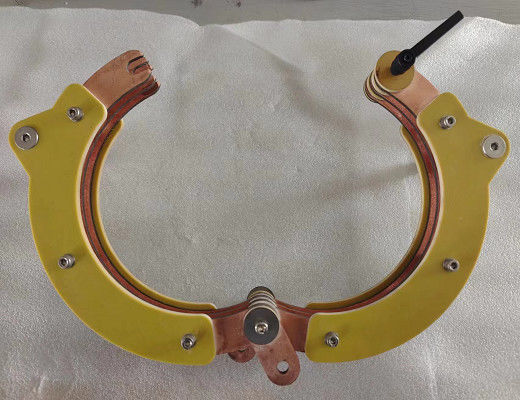

Otwierana cewka detektora wad metodą magnetyczną ułatwia wprowadzanie obrabianego przedmiotu do cewki.

I Parametry główne

II Wprowadzenie funkcji

1. Namagnesowanie - uruchomienie pola elektromagnetycznego w celu namagnesowania obrabianego przedmiotu;

2. Rozmagnesowanie - uruchomienie pola rozmagnesowującego w celu rozmagnesowania obrabianego przedmiotu;

3. Alarm przegrzania - cewka posiada wbudowany czujnik temperatury 75°C. Po przekroczeniu ustawionej temperatury urządzenie przechodzi w stan ochrony;

III Instalacja i uruchomienie

Instalacja:

1. Urządzenie powinno być zainstalowane w suchym środowisku, wolnym od pyłów metalowych, gazów korozyjnych oraz materiałów łatwopalnych i wybuchowych;

2. Temperatura otoczenia nie może być niższa niż -10°C i wyższa niż +40°C;

3. Wilgotność względna powietrza nie może przekraczać 85%;

4. Połączenia rurowe i przewodowe między instalowanym urządzeniem a każdym urządzeniem pomocniczym powinny być wykonane zgodnie z oznaczeniami i gniazdami wtykowymi;

5. Zasilanie (zasilanie, źródło powietrza itp., zgodnie ze środowiskiem instalacji i warunkami pracy urządzenia), a obudowa urządzenia musi być niezawodnie uziemiona;

Uruchomienie:

1. Po zainstalowaniu urządzenia na miejscu należy najpierw sprawdzić, czy wszystkie przewody połączeniowe i śruby mocujące są luźne i nie odpadły;

2. Za pomocą przyrządów zmierzyć, czy napięcie na górnym końcu wyłącznika głównego maszyny odpowiada wymaganiom środowiska instalacji i warunków pracy urządzenia;

3. Sprawdzić działanie każdej funkcji, ręcznie nacisnąć lub przełączyć każdy przełącznik funkcji, a każda funkcja urządzenia powinna być odpowiednio wykonana;

4. Kontrola efektu rozmagnesowania: sprawdzić, czy magnetyzm szczątkowy po rozmagnesowaniu spełnia wymagania;

5. Po pomyślnym przejściu uruchomienia i kontroli urządzenie może zostać oddane do produkcji.

IV Konserwacja rutynowa

Po użyciu urządzenia należy wykonać następujące czynności:

1. Wyłączyć wyłącznik zasilania i odciąć zasilanie urządzenia;

2. Odciąć główny wyłącznik zasilania zewnętrznego;

3. Wyczyścić plamy oleju z powierzchni cewki i utrzymać całe urządzenie w czystości;

4. Sprawdzić połączenia obwodów, kable i elementy mocujące pod kątem luźności i starzenia się w ciągu jednego miesiąca;

5. Codziennie sprawdzać, czy stężenie zawiesiny magnetycznej spełnia normę;

6. Do czyszczenia plam oleju z powierzchni urządzenia należy używać neutralnych środków myjących;

7. W przypadku uszkodzenia obudowy zabrania się dalszego użytkowania;

6. Zasada wykrywania wad

Zasady elektromagnetyzmu

Prąd namagnesowania tworzy pole elektromagnetyczne przez powierzchnię ferromagnetycznego przedmiotu obrabianego (prąd przemienny i półfalowy prąd stały mają efekt naskórkowy). Obecność wad przerywa siłę linii magnetycznych, tworząc pole magnetyczne wycieku i adsorbując cząstki magnetyczne. Cząstki magnetyczne gromadzą się, tworząc znaki magnetyczne. Obecność wad można ocenić, obserwując znaki magnetyczne (znaki magnetyczne są faktycznie powiększonymi wadami).

Metoda namagnesowania wzdłużnego

Czyli za pomocą metody cewkowej, przedmiot obrabiany jest nawlekany przez cewkę lub umieszczany między jarzmem magnetycznym złożonym z dwóch cewek. Po podaniu prądu na cewkę, w cewce generowane jest pole magnetyczne wzdłużne, które przechodzi wzdłuż osi podłużnej przedmiotu obrabianego w celu sprawdzenia pęknięć obwodowych.
