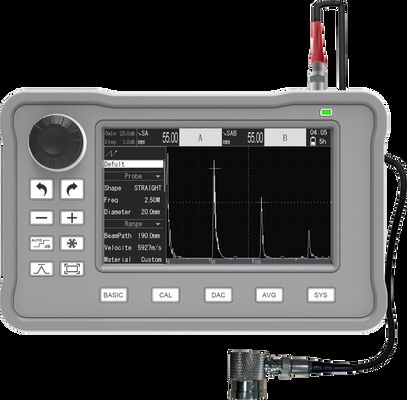

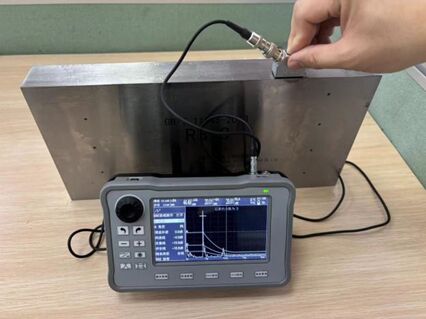

FD-500mini Przenośny detektor wad metalu z funkcją DAC/AVG do przemysłowych badań nieniszczących (NDT)

Pasmo przenoszenia

0.1MHz113mm20MHz

Wzmocnienie

120dB, krok 0.1dB, 0.6dB, 1dB, 2dB, 6dB

Filtr falowy

Szerokopasmowy, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M

Częstotliwość próbkowania

Sprzętowa częstotliwość próbkowania 100MSPS, równoważna częstotliwość próbkowania 400MSPS

Tryb detekcji

Pełna fala, dodatnia połówka fali, ujemna połówka fali, RF, obwiednia

Zakres detekcji

10m (stal węglowa fala podłużna), krok 100mm10mm0.1mm

Tryb impulsu

Impuls ostry, fala prostokątna, podwójna fala prostokątna

Napięcie impulsu

25V113mm300V, krok 25V  Szerokość impulsu

0ns

~113mmTłumienie

Mocne (100

ΩCzęstotliwość powtarzania impulsusłabe (1000) regulowaneCzęstotliwość powtarzania impulsuAutomatyczna lub ręczna, zakres automatyczny (200Hz-1KHz), zakres ręczny (0-10KHz)

Kanał sondy

200 grup, obsługuje operacje takie jak tworzenie, podgląd, usuwanie, zmiana nazwy, nadpisywanie i przywracanie

Alarm bramki

Alarm bramki A i B, fala utracona/fala przychodząca

Tryb bramki

Niezależna bramka A, bramka B

Tryb pomiaru

Szczyt, krawędź przednia, krawędź przednia J

Tryb ilościowy

Krzywa DAC, krzywa AVG(DGS)

Standardy defektoskopii

AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345

Zapis treści

Pojedyncza klatka, nagrywanie wieloklatkowe (

≤

500 klatek), zrzuty ekranu, zrzuty ekranu B-scan

Funkcje pomocnicze

automatyczne wzmocnienie, pamięć szczytu, zamrażanie przebiegu, zarządzanie kanałami, alarm bramki, rozszerzenie bramki, automatyczna bramka, pełnoekranowy dotyk, wirtualna klawiatura, pół-zakres kolorów, szybki zrzut ekranuEkran wyświetlaczaWysokiej rozdzielczości 5,0-calowy ekran LCD 800

×

480, IPS_LCD

Interfejs sondy

Podwójny LEMO-00

Interfejs wyjściowyAngielskiObrazowanie B-scan

obsługuje do 700 grup syntezy A-scan, a najwyższa rozdzielczość wynosi

φ

2mm

Przechowywanie danych

karta SD 8GB

ŁadowarkaSzybkie ładowanie PD, standardowy interfejs Type-C (100~

240V, 50

~

60Hz)

Rozmiar113mm×113mm×

45mm

WagaAngielskiJęzykAngielskiJednostka

Metryczna, calowa

Bateria

Bateria litowa 7.4V 8000mAh, 12 godzin pracy na baterii

Temperatura pracy

-10

℃

~

55

℃

Rozdzielczość40dB (Wymagania dotyczące wydajności metrologicznej:≥26dB)

Zakres dynamiczny

32dB (Wymagania dotyczące wydajności metrologicznej:≤42dB)

Margines czułości

50dB (Wymagania dotyczące wydajności metrologicznej:≤42dB)

Liniowość pionowa

1.8% (Wymagania dotyczące wydajności metrologicznej:≤6%)

Liniowość pozioma

0.5% (Wymagania dotyczące wydajności metrologicznejUrządzenie jest lekkie i nadaje się do obsługi jedną ręką.2%)

Cechy

l

  Urządzenie jest lekkie i nadaje się do obsługi jedną ręką.l
