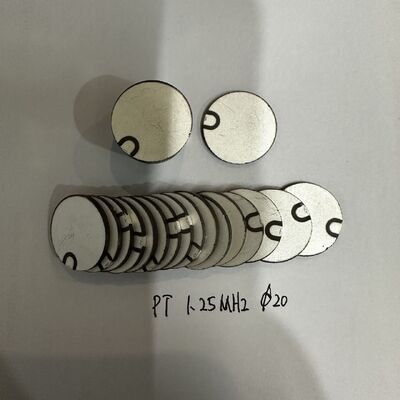

Piezoelektryczna płytka kompozytowa z pojedynczych kryształów ceramicznych do przetwornika ultradźwiękowego o wysokiej częstotliwości

Duży Obraz : Piezoelektryczna płytka kompozytowa z pojedynczych kryształów ceramicznych do przetwornika ultradźwiękowego o wysokiej częstotliwości

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HUATEC
Orzecznictwo:	CE

Zapłata:

Minimalne zamówienie:	1 zestaw
Szczegóły pakowania:	Zewnętrzne opakowanie kartonowe
Czas dostawy:	5-7 dni roboczych po otrzymaniu płatności
Zasady płatności:	T/T, Western Union, PayPal
Możliwość Supply:	10 zestawów/miesiąc

Kontakt

Piezoelektryczna płytka kompozytowa z pojedynczych kryształów ceramicznych do przetwornika ultradźwiękowego o wysokiej częstotliwości

Opis

Metoda złożona:	Kompozyt typu 1-3	Podstawowy model materiału:	PZ44
Domyślna tolerancja:	±0,05 mm	częstotliwość złożona monokrystaliczna:	5-10 MHz
częstotliwość kompozytu ceramicznego:	0,5–15 MHz
Podkreślić:	Piezoelektryczne płytki ceramiczne do przetwornika ultradźwiękowego , Wysokiej częstotliwości jednokrystaliczne płytki kompozytowe , Ultrasonic transducer ceramiczne płytki NDT

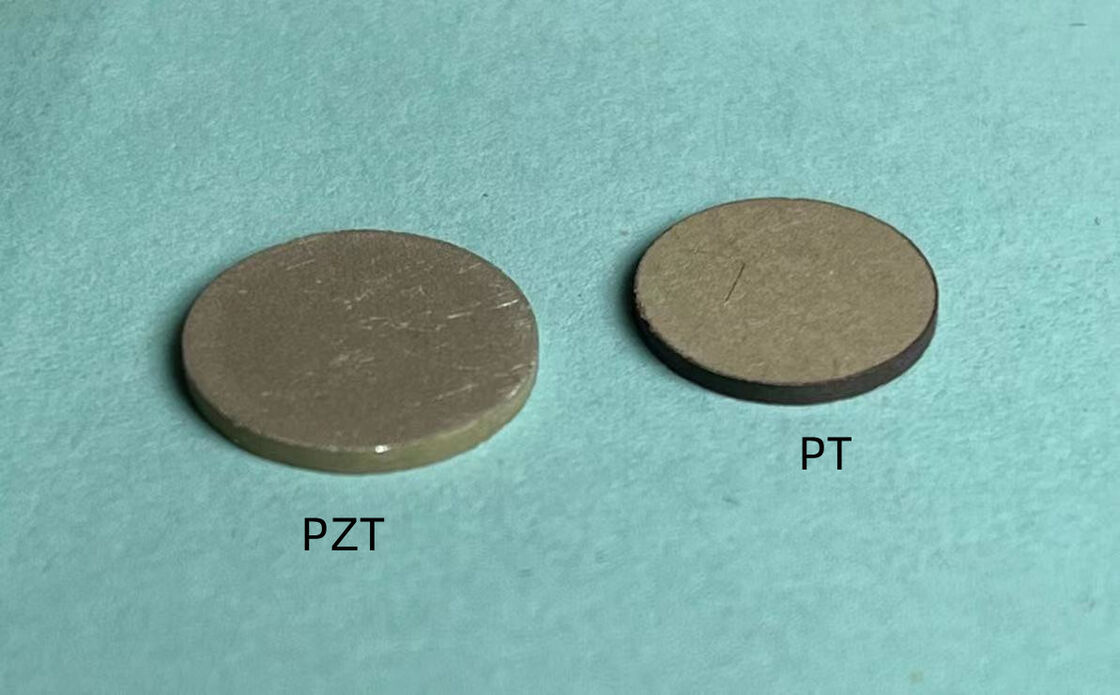

Kompozytowy wafelek z pojedynczego kryształu piezoelektrycznego do przetworników ultradźwiękowych o wysokiej częstotliwości

Cechy wydajności

Wysoka czułość
Wysoka przepustowość
Niska impedancja akustyczna
Dobre dopasowanie z wodą / tkanką ludzką / badanym medium
Krótki czas dzwonienia
Wysoki stosunek sygnału do szumu

1	Wafelek kompozytowy ceramiczny typu 1-3	Przykład: Częstotliwość MHz / Długość × szerokość mm
Wymiary całkowite
Długość wafla L(mm)			Domyślna tolerancja ±0,05 mm	Uwaga: Częstotliwość pojedynczego kryształu kompozytowego wynosi 5-10 MHz, a częstotliwość kompozytu ceramicznego wynosi 0,5-15 MHz. Inne częstotliwości wymagają potwierdzenia technicznego
Szerokość wafla W(mm)			Domyślna tolerancja ±0,05 mm
Grubość wafla H(mm) / częstotliwość wafla (MHz)			Domyślna tolerancja grubości ±0,005 mm
rozstaw (mm)	(Rozmiar małej kolumny kryształowej jest powiększony o szczelinę tnącą)		Najlepiej, jeśli klient mógłby to dostarczyć. Niektóre Osos mają domyślne ustawienia
Szczelina tnąca (mm)
Parametry wydajności
Metoda kompozytowa	Kompozyt typu 1-3
Model materiału bazowego	PZ44
Wymagania procesowe
Czy elektroda wymaga owinięcia krawędzi	Gdy wymagane jest owijanie krawędzi, domyślnie wykonuje się fazowanie. Dołączone są rysunki dostarczone przez klienta
Czy potrzebna jest szczelina izolacyjna	Gdy wymagany jest zbiornik izolacyjny, klient musi dostarczyć rysunki (w tym wymiary i biegunowość) jako załącznik
Wymagania dotyczące powłoki	PVD: Pozłacanie
Czy potrzebna jest polaryzacja	Domyślna polaryzacja
Czy bieguny dodatni i ujemny są oznaczone	Domyślnie czerwona kropka jest biegunem dodatnim
Inne specjalne wymagania	Proszę opisać szczegółowo, jeśli to konieczne
Raport z testów
Raport z logo ULSO	✓
Raport bez logo
Wymagania dotyczące opakowania
Opakowanie niezależne	✓
Nie opakowane niezależnie

Zastosowanie

Ultradźwiękowa sonda do defektoskopii NDT
Medyczna sonda ultradźwiękowa
Podwodna sonda akustyczna
Sonda z macierzą fazowaną
Wysokoczęstotliwościowy czujnik ultradźwiękowy
