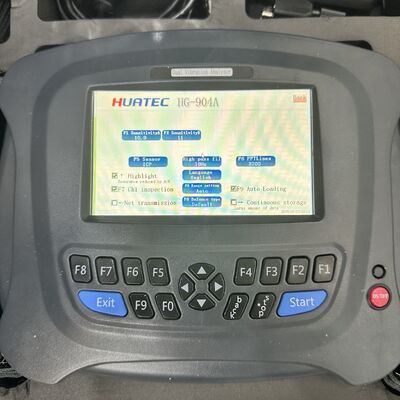

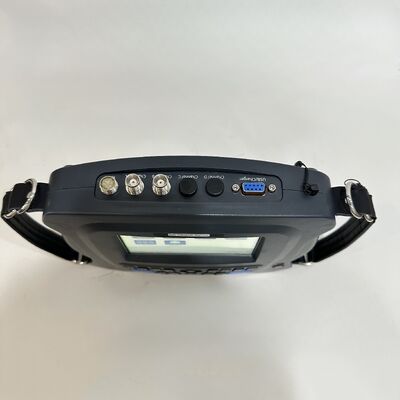

HG-904A4 4-kanałowy przenośny analizator drgań 24Bit AD Synchroniczna akwizycja Diagnostyka usterek łożysk
HUATEC HG-904A4 to wielofunkcyjny przyrząd 4-kanałowy, wyposażony w wszechstronny port wejściowy, który może być podłączony do różnych typów czujników. Wykorzystuje zaawansowaną mikroelektronikę, analizę sygnałów i technologie diagnostyki usterek, integrując monitorowanie stanu urządzeń i możliwości diagnostyki usterek w jednym urządzeniu.
Analizator zawiera funkcję czterokanałowej akwizycji danych drgań, która umożliwia pomiar drgań na miejscu i automatyczne przechowywanie dziesiątek tysięcy wartości cech drgań i widm punktów pomiarowych. Może również wyświetlać synchronicznie od jednego do czterech kanałów przebiegów i widm na miejscu. Dodatkowo, może służyć jako detektor wyważenia, umożliwiając weryfikację wyważenia dynamicznego jednostronnego i dwustronnego na miejscu.
BT4 i IP54
Uwaga:Istnieje duża różnica w konfiguracji sprzętowej między czterokanałowym a dwukanałowym.
| Statystyki |
Specyfikacja sprzętu |
| Model |
HG-904A4 cztery kanały |
| Liczba kanałów |
Cztery kanały drgań, jeden kanał tachometru |
| Główne funkcje |
Jednokanałowa lub wielokanałowa synchroniczna akwizycja różnych parametrów, w tym przyspieszenia, prędkości, przemieszczenia i obwiedni osiowej |
| dokładność |
±5% |
| Konwersja A/C |
Próbkowanie AD 24-bitowe |
| Wyświetlacz LCD |
Obsługuje wprowadzanie dotykowe, kolorowy wyświetlacz 5-calowy |
| Zakres tachometru |
120—12000 obr./min |
| zakres temperatury przyrządu |
-20—55°C |
| zakres temperatury czujnika |
-20°—120°C |
| Akumulator |
Akumulator litowy 7,2 V, 6800 mA; czas ładowania 7 godzin, ciągły czas pracy 8 godzin |
| Ładowarka |
8, V, 2A |
| Biblioteka diagnostyczna |
Baza danych łożysk |
| Funkcja i zakres pomiaru |
Jednoczesny pomiar czterech wartości parametrów i widm parametrów alarmowych z czułością 100 mv/g |
| przyspieszenie od 0,1——199,99 m/s² |
| prędkość od 0,1——199,99 mm/s |
| przemieszczenie od 1um——1999um |
| wartość obwiedni osiowej od 0,1——30 m/s² |
| Funkcja analizy oprogramowania |
Analiza widma drgań i przebiegu w dziedzinie czasu, analiza obwiedni, precyzyjna funkcja diagnostyki usterek łożysk tocznych (cztery części) Oddzielna funkcja diagnostyki usterek: Sprzęt przyrządu posiada oddzielną funkcję diagnostyki usterek do zbierania widm innych parametrów, analize cepstralną, widmo logarytmiczne i diagnostykę widma mocy (akwizycja w czasie rzeczywistym i wyświetlanie w czasie rzeczywistym) |
| Pojemność pamięci |
16G |
| Interfejs zewnętrzny |
Ładowanie i komunikacja USB2.0 |
| Funkcja raportowania |
Wykrywa wyjście raportu danych |
| Zakres odpowiedzi częstotliwościowej pomiaru drgań: |
2—35KHz |
| Typy podłączanych czujników: |
Czujnik przyspieszenia piezoelektrycznego, czujnik ICP, czujnik prędkości magnetoelektryczny, czujnik prądów wirowych |
Główna funkcja
Główna funkcja:
Wielofunkcyjne porty wejściowe dla różnych czujników: (piezoelektryczne, elektromagnetyczne, prądów wirowych, ICP)
-- Kolorowy wyświetlacz 5-calowy z interfejsem chińskim dla wyraźnej i estetycznej wizualizacji
-- Ogromna przestrzeń dyskowa z dyskiem twardym 16 GB, który może automatycznie przechowywać dziesiątki tysięcy wartości cech drgań i widm punktów pomiarowych
-- Czterokanałowa akwizycja synchroniczna z próbkowaniem AD 24-bitowym
-- Widmo FFT o rozdzielczości 1600, 3200, 6400 lub 12800 linii
-- Interfejs komunikacyjny USB 2.0 z zupełnie nowym chińskim menu w stylu Windows dla łatwiejszej obsługi
-- Częstotliwość analizy do 35 KHZ z 8 opcjonalnymi poziomami
-- Pełna funkcja analizy dynamicznej o wysokiej prędkości, w tym widmo amplitudy, widmo mocy, widmo logarytmiczne itp.
-- Wyświetlanie różnych wartości cech w dziedzinie czasu, w tym wartości szczytowej, wartości szczyt-szczyt, wartości skutecznej, współczynnika szczytu, skośności, kurtozy itp.
-- Wiele funkcji analizy i diagnostyki: analiza łożysk/przekładni (analiza demodulacji obwiedni) diagnostyka usterek, diagnostyka częstotliwości naturalnej (test uderzeniowy) itp.
-- Przechowywanie i odtwarzanie danych/rekordów do wyważania wirników
-- Waga testowa może być selektywnie usuwana lub zachowywana, a jej jakość może być szacowana
-- Wysokiej precyzji operacja wyważania z szybkim wyważaniem do pomiaru i wyświetlania wartości drgań, amplitud, faz
-- Wykrywanie i diagnostyka usterek łożysk/przekładni za pomocą sprzętowej demodulacji obwiedni
-- Pomiar prędkości, pomiar hałasu, pomiar fazy, diagnostyka fazy
-- Ręczne ustawianie progu wyzwalania (duży, średni, mały)
-- Może być wyposażony w oprogramowanie EMD systemu zarządzania urządzeniami (w tym bazę danych łożysk)
Przegląd oprogramowania:
Wraz z szybkim rozwojem Internetu Rzeczy i platform Big Data, zintegrowaliśmy zalety funkcjonalne naszego istniejącego systemu oprogramowania i przyjęliśmy platformę Windows.Net 3.5-5.0, pakiet Microsoft Visual Studio 2019 i bazę danych MySQL. Komunikacja między systemem oprogramowania a kolektorem przyjmuje ujednoliconą architekturę UDP, a system oprogramowania jest zaprojektowany zarówno w wersji sieciowej, jak i samodzielnej. Po prawie roku wysiłków wprowadziliśmy najnowszą wersję Enterprise Equipment Intelligent Monitoring and Diagnosis System (dalej zwanego systemem EMD). Wykorzystując elastyczne działanie oprogramowania klienckiego i zalety kompleksowych narzędzi analitycznych, użytkownicy mogą wygodniej monitorować dane i skuteczniej analizować przyczyny anomalii. Oprogramowanie systemowe jest kompatybilne z wielokanałowymi kolektorami danych sieciowych, bezprzewodowymi kolektorami monitorującymi i przenośnymi analizatorami offline. Analizując trendy danych online, przenośny analizator może uzupełniać zbieranie danych, aby analiza urządzeń na miejscu była bardziej kompleksowa, tym samym kompleksowo analizując trendy i anomalie jednostek, dokładnie identyfikując przyczyny anomalii i maksymalizując ochronę urządzeń na miejscu.
