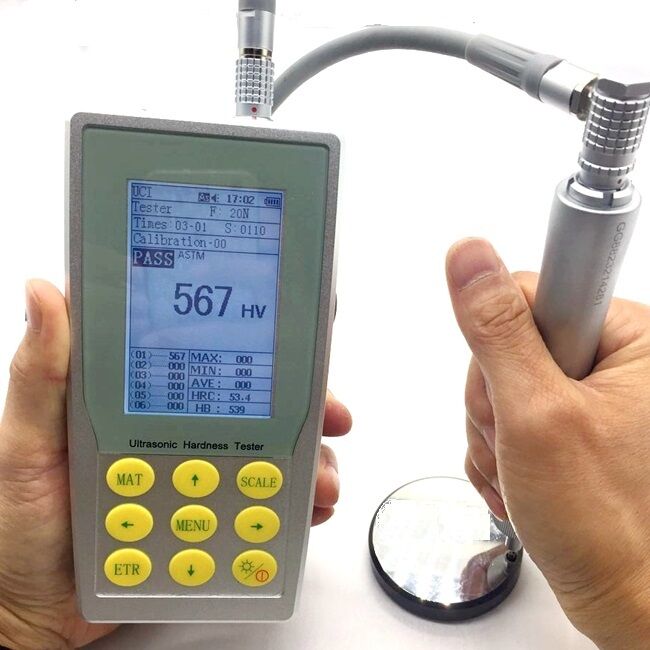

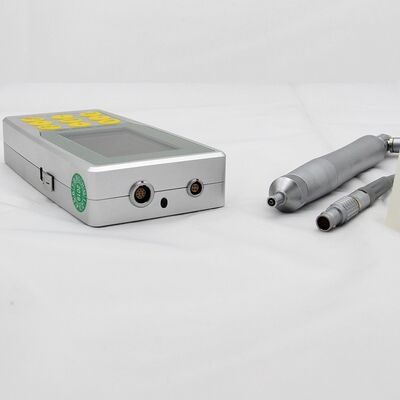

Ultradźwiękowy Twardościomierz UCI z Sondą Ręczną
Zastosowanie:
Ultradźwiękowy twardościomierz model HUH-5M jest szeroko stosowany do pomiaru twardości małych odkuwek, materiałów odlewanych, inspekcji spoin, stref wpływu ciepła, matryc i form do tłoczenia jonowo-azotowanych, pras, części o cienkich ściankach, łożysk, boków zębów itp.
Zasada działania:
metoda impedancji kontaktowej ultradźwięków
Specyfikacje:
| Nazwa produktu |
Ultradźwiękowy Twardościomierz (UCI) |
| Nazwa modelu |
HUH-5M |
| Siła obciążenia |
10N/20N/50N/98N |
| Typ wgłębnika |
136° Diamentowy wgłębnik Vickersa |
| Zakres pomiarowy |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; MPa: 255-2180N/mm
|
| Dokładność pomiaru |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Kierunek pomiaru |
Obsługuje 360° |
| Przechowywanie danych |
Do zapisania 1000 grup danych pomiarowych i 20 grup danych kalibracyjnych |
| Skale twardości |
HV, HB, HRC, HLD |
| Wyświetlanie danych |
Siła obciążenia, Liczba testów, Wynik testu, Średnia,
Maksimum, Minimum, Odchylenie i skala konwersji. |
| Wskazanie twardości |
Wyświetlacz LCD |
| Środowisko pracy |
Temperatura: -10°C ~ 50°C; Wilgotność: 30% ~ 80% RH |
| Napięcie robocze |
DC 6V |
| Wymiary przyrządu |
160x80x31mm |
| Masa netto |
Około 500g (bez sondy) |
Cechy sond ręcznych powyżej:
● Najnowsza technologia czujników ultradźwiękowych
● Która pozwala uzyskać dokładną wartość twardości bez urządzeń pomocniczych
● Obsługuje szybkie pomiary pod kątem 360°
● Doskonała ergonomiczna konstrukcja i łatwość trzymania
● Odpowiedni wymiar i waga sondy, co ułatwia kontrolę
● Szybki i dokładny pomiar krawędzi i stałej pozycji badanej próbki
● Mikrowgłębienie, Nieniszczące dla każdej próbki po teście
Główne cechy:
● Ręczny pomiar twardości powszechnie stosowany, taki jak Brinell, Rockwell, Vickers, Leeb itp.
● Testowanie twardości Rockwell i Brinell z dużą siłą obciążenia i dużym wgnieceniem, prowadzące do poważnych uszkodzeń powierzchni próbki.
● Twardość Vickersa wykorzystuje pomiar optyczny, profesjonalni technicy mogą obsługiwać płynnie, niemożliwe jest zmierzenie twardości ciężkich elementów roboczych, zainstalowanych maszyn i trwale zmontowanych części.
● Testowanie twardości Leeb wykorzystuje metodę odbicia i pośrednią do pomiaru twardości, łatwo prowadzi do dużego odchylenia przy konwersji na skale Brinella, Rockwella i Vickersa.
● Ultradźwiękowy twardościomierz model HUH-5M wykorzystuje metodę impedancji kontaktowej ultradźwięków do porównawczego pomiaru twardości elementów testowych, z zaletami wysokiej dokładności, wydajności, przenośności i łatwej obsługi.

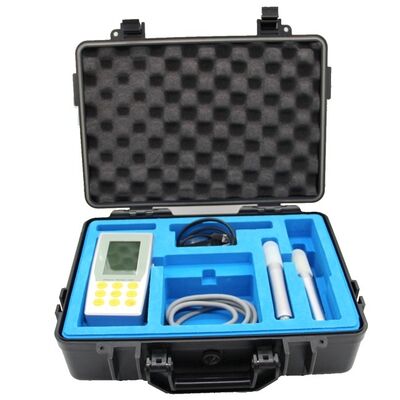

Standardowa dostawa:
| Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
| Jednostka główna HUH-5M |
1 |
Kabel sondy |
1 |
Walizka antywibracyjna |
1 |
Instrukcja obsługi w języku angielskim |
1 |
| Sonda ręczna 50N/98N |
1 |
Kabel komunikacyjny |
1 |
Śruba |
1 |
Karta gwarancyjna |
1 |
| Standardowy blok Rockwell |
1 |
Kabel USB |
1 |
Certyfikat kwalifikacji |
1 |
Lista pakowania |
1 |
Specyfikacje sondy ręcznej:
| Typ sondy |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Siła testowa |
10N |
20N |
50N |
98N |
| Średnica |
22mm |
22mm |
22mm |
22mm |
| Długość |
154mm |
154mm |
154mm |
154mm |
| Średnica pręta oscylacyjnego |
2.4mm |
2.4mm |
3mm |
3mm |
| Chropowatość powierzchni pomiarowej |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Min. waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość |
2mm |
2mm |
2mm |
2mm |
Specyfikacje sondy zmotoryzowanej:
| Typ sondy |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Siła testowa |
3N |
5N |
8N |
10N |
| Średnica |
46mm |
46mm |
46mm |
46mm |
| Długość |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Średnica pręta oscylacyjnego |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Min. waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość |
2mm |
2mm |
2mm |
2mm |
