HCDX-IISC Kompatybilny wielofunkcyjny wykrywacz wad cząstek magnesowych w proszku z sondami A/D/E/O

Wielofunkcyjny magnetyczny defektoskop cząstek proszku z możliwością przełączania AC/DC HCDX-IISC z sondami A/D/E/O

Wstęp:

Defektoskop magnetyczny proszkowy HCDX-IISC wykorzystuje sterowany silikonem bezdotykowy przełącznik o niskim poziomie hałasu, dużej sile magnetycznej, długiej żywotności i prostej obsłudze, odpowiedni do zastosowań terenowych i laboratoryjnych. Przyrząd przyjmuje konfigurację łączoną, a użytkownicy mogą swobodnie wybierać sondę zgodnie ze swoimi potrzebami. Sonda typu A, D, E, O może być skonfigurowana zgodnie z wymaganiami użytkownika.

Seria HCDX-IISC posiada funkcję rozmagnesowania i regulację prądu.

W tym defektoskopie cząstek magnetycznych (z obwodem o kontrolowanej fazie) jako kontroler zastosowano 8-bitowy MCU, a ciągłą regulację prądu magnesowania można zrealizować poprzez precyzyjne zbieranie sygnału przejścia napięcia AC przez zero i sygnału regulacji prądu. Poza tym wyposażony jest w funkcję rozmagnesowania; funkcję rozmagnesowania można włączyć po wybraniu trybu rozmagnesowania i naciśnięciu przycisku spustowego. Ponadto program MCU może korzystać z dożywotnich bezpłatnych aktualizacji, a sondy typu A, D, E, O można skonfigurować zgodnie z wymaganiami użytkownika.

Wszystkie opcjonalne parametry sond:

Aplikacja:

Stosowany głównie do wykrywania pęknięć powierzchniowych i przypowierzchniowych przedmiotu ferromagnetycznego.

Zbiornik ciśnieniowy kotła, konstrukcja stalowa, odkuwki, odlewy, części spawalnicze, części obrobione itp.

Wprowadzenie do standardowych sond dla modelu HCDX-IISC:

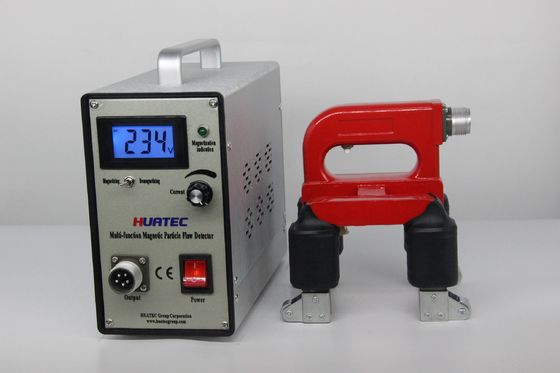

Sonda typu D (sonda elektromagnetyczna z jarzmem): wyposażona w ruchome przeguby, może magnesować i wykrywać powierzchnię przedmiotu obrabianego.

Sonda typu A (sonda podkowa): odpowiednia do wszystkich rodzajów spoin pachwinowych, dużych detali, wewnętrznych i zewnętrznych narożników lokalnej kontroli magnetyzacji, wyposażona w oświetlenie robocze.

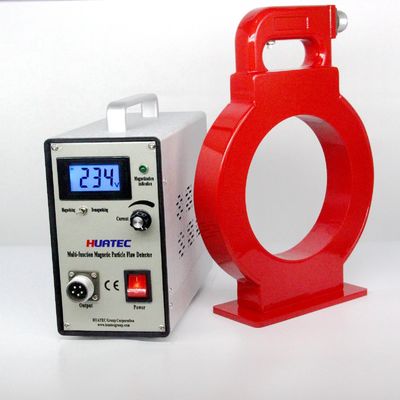

Sonda typu O (cewka pierścieniowa): nadaje się do wykrywania pęknięć obwodowych przedmiotu obrabianego i jest bardzo wrażliwa na pęknięcia spowodowane zmęczeniem przedmiotu obrabianego. Ponadto może rozmagnesować obrabiany przedmiot metodą na odległość.

Sonda typu E (obrotowa sonda pola magnetycznego): umożliwia wszechstronne wykrywanie wad wszystkich rodzajów spoin prostych, spoin obwodowych, spoin czołowych oraz powierzchni płaskich i zakrzywionych o dużych kształtach geometrycznych. Sonda wyposażona jest w rolkę, która ułatwia obsługę i zwiększa prędkość. Sonda wyposażona jest w oświetlenie robocze ułatwiające obserwację.

Parametry techniczne:

Zasilanie: AC 220 V ± 10% 50 Hz 5 A

Wyjście: AC 38 V 10 A

Sondy typu ADEO są opcjonalne i dostępne

Prędkość kontroli: ≥6 m/min

Wzrost temperatury sondy: ≤60℃

Takt pracy: zaleca się pracę przez długi okres ciągłej pracy: czas magnesowania ≤3 sekundy, czas przerwy ≥5 sekund

Waga: około 6,5 kg (jednostka główna)

Rozmiar kontrolera: 95x45x75mm (dł.*szer.*wys.)

Wymiary walizki transportowej: 170x140x70mm (dł.*szer.*wys.)

Dostawa standardowa:

Host HCDX-IISC 1

Sonda jarzmowa typu D 1

Sonda typu A    1

Sonda typu E    1

Sonda typu O    1

Linia energetyczna   1

Linia sondy   1

Próbka standardowa 1

Instrukcja obsługi  1

Certyfikat       1

Opcjonalne akcesoria:

Sonda typu A

O sonda

Sonda E

Sonda D

Ciężar własny

Próbka testowa

Światło UV
