Kompozytowy defektoskop magnetyczno-proszkowy HCDX-ESC z sondami A/D/E/O i funkcją demagnetyzacji

HCDX-ESC Kompozytowy Defektoskop Magnetyczno-Proszkowy z Sondami A/D/E/O i Funkcją Rozmagnesowania

Wprowadzenie:

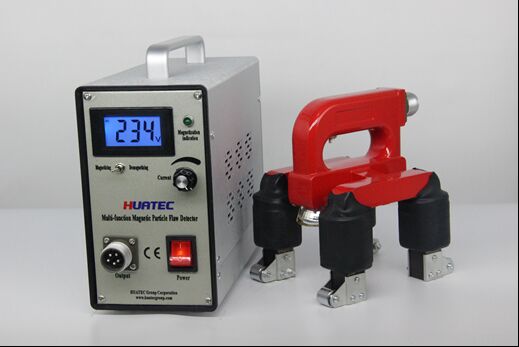

Kompozytowy defektoskop magnetyczno-proszkowy HCDX-ESC wykorzystuje bezstykowy przełącznik tyrystorowy, charakteryzujący się niskim poziomem hałasu, dużą siłą magnetyczną, długą żywotnością i prostą obsługą, nadaje się do użytku w terenie i w laboratorium. Urządzenie ma konfigurację łączoną, a użytkownicy mogą swobodnie wybierać sondy zgodnie ze swoimi potrzebami. Sondy typu A, D, E, O mogą być konfigurowane zgodnie z wymaganiami użytkownika.

Jako kontroler tego defektoskopu magnetyczno-proszkowego zastosowano 8-bitowy mikrokontroler (z obwodem sterowania fazowego), który umożliwia ciągłą regulację prądu magnesowania poprzez precyzyjne zbieranie sygnału przejścia przez zero napięcia AC i sygnału regulacji prądu. Ponadto wyposażony jest w funkcję rozmagnesowania; funkcję rozmagnesowania można włączyć po wybraniu trybu rozmagnesowania i naciśnięciu przycisku spustowego. Dodatkowo, program mikrokontrolera może być aktualizowany bezpłatnie przez cały okres użytkowania, a sondy typu A, D, E, O mogą być konfigurowane zgodnie z wymaganiami użytkownika.

Regulacja prądu

Rozmagnesowanie AC

Parametry wszystkich opcjonalnych sond:

Zastosowanie:

Głównie do wykrywania pęknięć powierzchniowych i podpowierzchniowych elementów ferromagnetycznych.

Kotły ciśnieniowe, konstrukcje stalowe, odkuwki, odlewy, części spawane, części obrabiane maszynowo itp.

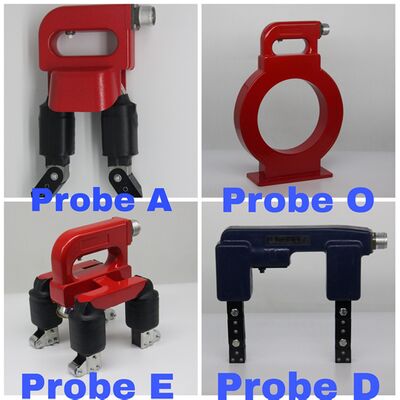

Wprowadzenie standardowych sond do modelu HCDX-ESC:

Sonda typu E (sonda z polem magnetycznym obrotowym): przeprowadza kompleksowe wykrywanie wad wszelkiego rodzaju spoin prostych, czołowych, doczołowych oraz powierzchni płaskich i zakrzywionych o dużych kształtach geometrycznych. Sonda jest wyposażona w rolki, co ułatwia obsługę i zwiększa prędkość. Sonda jest wyposażona w światła robocze ułatwiające obserwację.

Parametry techniczne:

Zasilanie: AC 220V ± 10% 50HZ 5A

Wyjście: AC 38V 10A

Sondy typu A.D.E.O są opcjonalne i dostępne

Prędkość inspekcji: ≥6 m/min

Wzrost temperatury sondy: ≤60℃

Cykl pracy: zaleca się długotrwałą ciągłą pracę: czas magnesowania ≤3 sekundy, czas przerwy ≥5 sekund

Waga: około 6,5Kg (jednostka główna)

Standardowa dostawa:

Host HCDX-ESC  1

Sonda typu E     1

Przewód zasilający    1

Przewód sondy    1

Standardowy wzorzec 1

Instrukcja obsługi  1

Certyfikat        1

Akcesoria opcjonalne:

Sonda typu A

Sonda O

Sonda D

Ciężar własny

Wzorzec testowy

Światło UV
