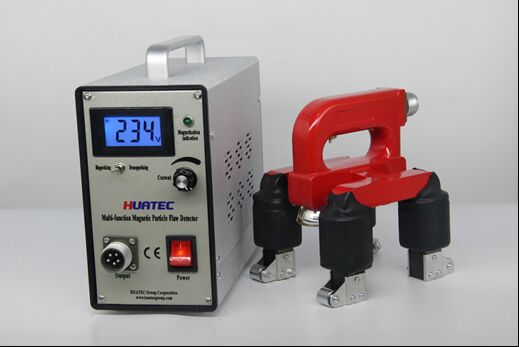

HCDX-ESC Przenośny złożony wykrywacz wad magnetycznych z regulowanym prądem i demagnetyzacją prądu przemiennego

Przenośny kompozytowy defektoskop magnetyczny HCDX-ESC z regulowanym prądem i rozmagnesowaniem AC

Wprowadzenie:

Kompozytowy defektoskop magnetyczny HCDX-ESC wykorzystuje bezstykowy przełącznik tyrystorowy, charakteryzujący się niskim poziomem hałasu, silną siłą magnetyczną, długą żywotnością i prostą obsługą, nadaje się do użytku w terenie i w laboratorium. Urządzenie ma konstrukcję modułową, a użytkownicy mogą swobodnie wybierać sondy zgodnie ze swoimi potrzebami. Sondy typu A, D, E, O mogą być konfigurowane zgodnie z wymaganiami użytkownika.

Jako kontroler tego defektoskopu magnetycznego (z obwodem sterowania fazą) zastosowano 8-bitowy mikrokontroler, który umożliwia ciągłą regulację prądu magnesowania poprzez precyzyjne zbieranie sygnału przejścia przez zero napięcia AC i sygnału regulacji prądu. Ponadto wyposażony jest w funkcję rozmagnesowania; funkcję rozmagnesowania można włączyć po wybraniu trybu rozmagnesowania i naciśnięciu przycisku spustowego. Ponadto program mikrokontrolera może korzystać z bezpłatnych aktualizacji przez całe życie, a sondy typu A, D, E, O mogą być konfigurowane zgodnie z wymaganiami użytkownika.

Regulacja prądu

Rozmagnesowanie AC

Parametry wszystkich opcjonalnych sond:

Zastosowanie:

Głównie do wykrywania powierzchniowych i bliskopowierzchniowych pęknięć w elementach ferromagnetycznych.

Kotły ciśnieniowe, konstrukcje stalowe, odkuwki, odlewy, części spawane, części obrabiane itp.

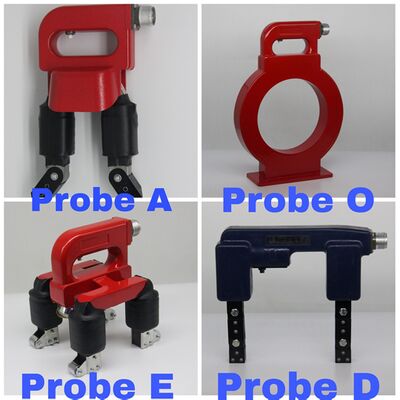

Wprowadzenie do standardowych sond dla modelu HCDX-ESC:

Sonda typu E (sonda pola magnetycznego obrotowego): przeprowadza wszechstronne wykrywanie wad wszelkiego rodzaju spoin prostych, spoin obwodowych, spoin doczołowych oraz powierzchni płaskich i zakrzywionych o dużych kształtach geometrycznych. Sonda jest wyposażona w rolki, co ułatwia obsługę i zwiększa prędkość. Sonda jest wyposażona w światła robocze ułatwiające obserwację.

Parametry techniczne:

Zasilanie: AC 220V ± 10% 50HZ 5A

Wyjście: AC 38V 10A

Sondy typu A, D, E, O są opcjonalne i dostępne

Prędkość inspekcji: ≥6 m/min

Wzrost temperatury sondy: ≤60℃

Cykl pracy: zaleca się długotrwałą ciągłą pracę: czas magnesowania ≤3 sekundy, czas przerwy ≥5 sekund

Waga: około 6,5Kg (jednostka główna)

Standardowa dostawa:

Host HCDX-ESC  1

Sonda typu E     1

Przewód zasilający    1

Przewód sondy    1

Standardowy wzorzec 1

Instrukcja obsługi  1

Certyfikat        1

Akcesoria opcjonalne:

Sonda typu A

Sonda O

Sonda D

Ciężar własny

Próbka testowa

Światło UV
