HCDX-Y9T Lekki wykrywacz wad magnetycznych AC DC do testowania konstrukcji stalowych kadłubów statków i naczyń ciśnieniowych

Lekki wykrywacz wad magnetycznych AC DC HCDX-Y9T do badań spawów kadłubów statków i naczyń ciśnieniowych

Przegląd

HCDX-Y9T to wytrzymały, wysokowytrzymały jarzm magnetyczny AC DC zaprojektowany do wykrywania wskazań powierzchniowych i podpowierzchniowych w najtrudniejszych zastosowaniach.

Wyposażony w szczelną, odporną na chemikalia konstrukcję, przegubowe nogi dopasowujące się do każdego kształtu części i solidny, odciążony dwunastostopowy kabel do użytku w terenie, HCDX-Y9T jest idealny do inspekcji spawów i innych zdalnych badań.

Sterowanie półprzewodnikowe pozwala operatorowi na wykorzystanie pól magnetycznych AC DC do wskazań powierzchniowych, aby sprostać wszystkim potrzebom inspekcji.

Wykrywacz wad cząstek magnetycznych typu ładowalnego charakteryzuje się zwartą konstrukcją, rozsądnym układem, małym rozmiarem, niewielką wagą i wygodną przenośnością. Wykrywacz wad może być używany bezpośrednio z zasilaczem magnetyzującym DC (akumulatorowy pakiet inwerterowy DC-AC), który jest wydajny i przenośny. Nadaje się do inspekcji spawów kadłubów, wykrywania spawów konstrukcji stalowych na dużych wysokościach i prac wewnętrznych naczyń ciśnieniowych. Instrument ten nadaje się do części konstrukcji stalowych w przemyśle energetycznym, metalurgicznym, petrochemicznym, maszynowym i innych, takich jak kotły, naczynia ciśnieniowe, rury ciśnieniowe, spawy kadłubów statków i konstrukcje spawane z różnych rodzajów materiałów ferromagnetycznych, do wykrywania wad powierzchniowych i podpowierzchniowych za pomocą cząstek magnetycznych.

Instrument ten jest zgodny z wymaganiami norm JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "warunki techniczne wykrywacza wad jarzm elektromagnetycznych".

Magnetyzacja AC z akumulatorowego pakietu MT-610

Cechy produktu

Szczelna, wytrzymała konstrukcja

Odporny na chemikalia i ścieranie

Praca AC do inspekcji powierzchniowej i podpowierzchniowej

Przekracza specyfikacje podnoszenia ASTM

Możliwe jest użycie zasilacza magnetyzującego AC (akumulatorowy pakiet inwerterowy DC-AC) do zasilania prądem AC bez bezpośredniego podłączenia do zasilania AC.

Zasilacz magnetyzujący DC (akumulatorowy pakiet DC) może być używany do realizacji funkcji magnetyzacji DC.

Gdy siła podnoszenia jest niewystarczająca, zasilanie jest automatycznie odcinane, aby zapewnić czułość wykrywania wad.

Funkcja wyświetlania zasilania może wyświetlać aktualny poziom naładowania baterii i posiada funkcję alarmu dźwiękowego i świetlnego.

Wbudowany mikrokomputer stabilizuje napięcie wyjściowe i zapewnia czułość wykrywania.

Regulowana magnetyzacja

Specjalna torba na pas roboczy może przenosić akumulator, zawiesinę magnetyczną, środek kontrastowy, sondę jarzmową itp.

Parametr techniczny

Temperatura pracy: -10 ~ +40 C

Temperatura przechowywania: -20 ~ 50 C

Wilgotność względna:<80% bez kondensacji

Wzrost temperatury pracy:<18 C

Współczynnik obciążenia chwilowego: >50%

Czułość: Standardowy wzorzec testowy A1, rowek 15/50 wyraźnie wyświetlany.

Minimalna moc podnoszenia AC: >4.5kg (44N)

Minimalna moc podnoszenia DC: >18.1kg (177N)

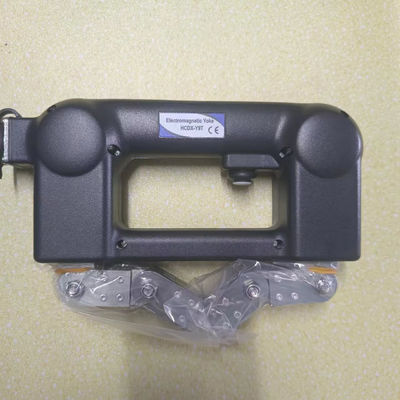

Jarzmo elektromagnetyczne: HCDX-Y9T

Rozstaw elektrod: 0～210mm

Maksymalny prąd: 2.8A

Waga: 2.6kg

Główna funkcja: Bezpośrednia magnetyzacja prądem przemiennym

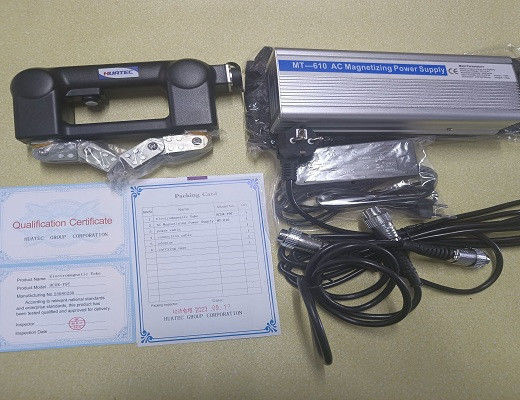

Standardowa konfiguracja:

Główny wykrywacz wad cząstek magnetycznychHCDX-Y9T 1 szt.

Linia zasilająca 1

Akumulatorowy pakiet inwerterowy DC-AC MT610 (zasilacz magnetyzujący AC) 1

Plecak zasilający AC 1

Zasilacz 1

Linia połączeniowa wyjścia AC 1

Walizka na instrument 1
