HD-170PCM Wielofunkcyjne urządzenia wykrywające korozję rurociągów do rurociągów naftowych i gazowych

HD-170PCM Wielofunkcyjne urządzenia wykrywające korozję rurociągów do rurociągów naftowych i gazowych

Przegląd:

Zintegrowany detektor stanu powłoki antykorozyjnej rurociągów HUATEC może sprawdzać zakopane rurociągi bez wykopania,ilościowo oceniać uszkodzenia zewnętrznej powłoki przeciwkorozyjnej zakopanych rurTechnologia wykrywania może być wykorzystywana nie tylko jako środek kontroli i akceptacji dla nowo ukończonych rurociągów,ale także do regularnego monitorowania przewodów rurociągowych w eksploatacji. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsJest on szeroko stosowany do oceny jakości zewnętrznych powłok antykorozyjnych dla rur antykorozyjnych ropy naftowej, gazu ziemnego, gazu miejskiego i wody z kranu itp.

Parametry techniczne:

Cechy:

*Ultra wąski przejście pasmowe 0.2HZ fazowo zamknięty pętl DSP filtr cyfrowy

* Odbiornik o wysokiej czułości znacznie zwiększa głębokość wykrywania i odległość.

* Niezależny czujnik ACVG (A-frame), bez konieczności podłączenia do odbiornika, wysoka niezawodność;

* Ramka w kształcie litery A ma funkcje wyświetlania napięcia akumulatora, pomiaru wartości dB wielkości punktu uszkodzenia warstwy antykorozyjnej,i wskazanie kierunku punktu uszkodzenia warstwy przeciwkorozyjnej.

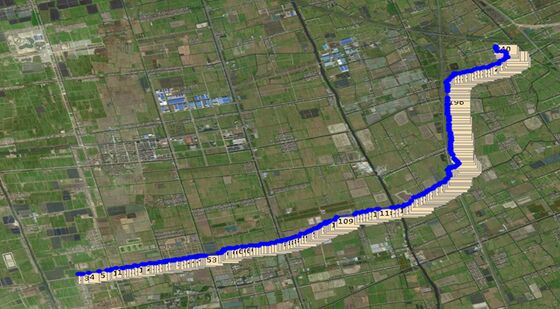

*funkcja pozycjonowania GPS, automatyczne mapowanie tras rurociągów;

* Lwicowe i prawe strzałki wskazują położenie rurociągu, umożliwiając szybkie zlokalizowanie rurociągu.

* Oprogramowanie do analizy danych może eksportować oryginalne dane rejestracyjne i automatycznie generować raporty wykrywania.

* Oprogramowanie do analizy danych może obliczyć wartość Y współczynnika tłumienia prądu, wartość P gęstości punktów uszkodzenia powłoki antykorozyjnej,i wartość Rg odporności izolacyjnej powłoki antykorozyjnej.

*Wyniki eksportu oprogramowania do analizy danych są zgodne z normą krajową (GB/T 19285-2014).

* Oprogramowanie do analizy danych posiada świadectwo rejestracji praw autorskich oprogramowania.

Zasada działania

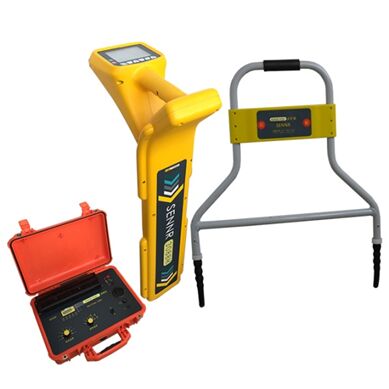

HD-170PCM składa się z trzech części: nadajnika, odbiornika i detektora (ramy A).a przenośny odbiornik służy do śledzenia tras rurociągów, dokładne zlokalizowanie punktów uszkodzenia i pomiar prądu.materiał rur i środowisko gleby pozostają bez zmian, im lepsza izolacja warstwy antykorozyjnej do podłoża, tym mniejsza strata prądu i mniejsze osłabienie.odrywanie się, a wydajność izolacji jest gorsza, utrata prądu będzie bardziej poważna, a tłumienie będzie większe.

Po załadowaniu sygnału ultra niskiej częstotliwości (CP) w pobliżu sygnału prądu stałego na rurociąg,gradient napięcia utworzony przez uszkodzony punkt warstwy antykorozyjnej rurociągu i gleby odpowiednio ustanawia rozkład pola elektrycznego na ziemi nad rurociągiemIm bliżej punktu uszkodzenia, tym większy gradient napięcia i tym większa gęstość prądu na ziemi nad rurociągiem.im większa gęstość prądu w pobliżuInstrument sondy wykrywa położenie rurociągu, utrzymując detektor w położeniu rurociągu. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Oprogramowanie do oceny:

1. Przegląd programu

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, informacje o głębokości zakopanej, informacje o prędkości prądu w rurociągu, wielkość punktu uszkodzenia warstwy antykorozyjnej itp.),zgodnie z normą krajową (GB/T 19285-2014) i odpowiednimi normami branżowymi, Przedstawić sprawozdanie z oceny powłoki przeciwkorozyjnej badanej sekcji rury (sprawozdanie z wykresu, sprawozdanie tekstowe), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: monitorowanie warstwy antykorozyjnej, lokalna naprawa warstwy antykorozyjnej, poważna modernizacja warstwy antykorozyjnej itp. i można je wydrukować w formie sprawozdań,zapewnienie wiarygodnej bazy odniesienia dla właścicieli gazociągów i ułatwienie archiwizacji.

2Funkcje oprogramowania

Na podstawie danych pomiarowych przeprowadzonych przez odbiornik na miejscu w zakresie zakopanych rurociągów (takich jak prąd, głębokość zakopania, długość i szerokość geograficzna, odległość, wielkość punktu uszkodzenia itp.),wygenerowane są odpowiednie krzywe i raportyOprogramowanie ma następujące funkcje:

1Można go podłączyć do odbiornika licznika rurociągu, a bieżące dane, głębokość zakopania rurociągu, długość i szerokość,odległość i inne dane zapisane podczas procesu pomiarowego mogą być importowane do oprogramowania (lub odpowiednie dane zebrane na miejscu mogą być wprowadzane ręcznie)Tymczasem w stanie podłączonym dane zapisane w urządzeniu mogą zostać wyczyszczone.

2Po zaimportowaniu danych oprogramowanie może obliczyć wartość bieżącej stężenia tłumienia Y, wartość gęstości P punktów uszkodzenia warstwy antykorozyjnej,i wartość odporności izolacyjnej Rg warstwy antykorozyjnej na podstawie importowanych danych.

3. Importowane dane i dane po odpowiednich obliczeniach mogą być edytowane.

4. Dane można przeglądać, a zapisane dane można wyświetlać w postaci tabel statystycznych.Utworzony raport powinien być zapisywany w formacie dokumentu Word lub PDF.
