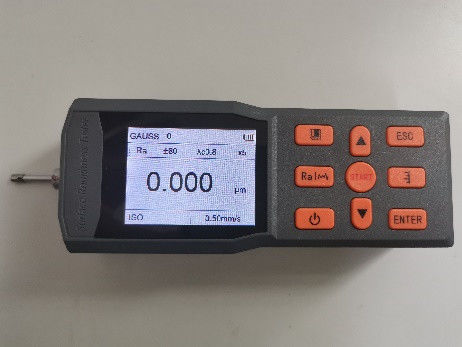

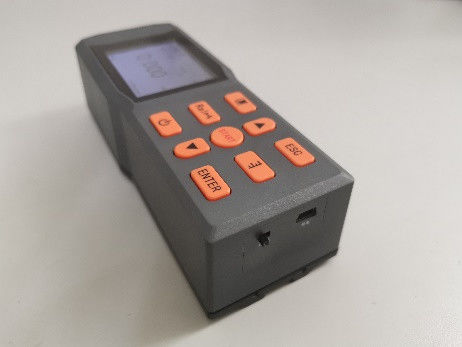

SRT-6450 Przenośny przyrząd do pomiaru chropowatości powierzchni, zakres 200μm, kolorowy ekran, pamięć 100 grup danych
1. Przegląd produktu
Ten przyrząd do pomiaru chropowatości powierzchni jest urządzeniem ręcznym, odpowiednim do środowisk produkcyjnych i potrzeb pomiarów mobilnych. Może mierzyć chropowatość powierzchni różnych obrobionych części, obliczać odpowiednie parametry na podstawie wybranych warunków pomiaru i wyświetlać wszystkie parametry pomiarowe oraz grafiki konturu na wyświetlaczu. Instrument ten może mierzyć główne parametry najnowszych norm międzynarodowych i w pełni oraz ściśle przestrzegać norm międzynarodowych. Parametry pomiarowe są zgodne z normą krajową GB/T3505 „Geometria wyrobów – Terminologia, definicje i parametry struktury powierzchni metodą konturu powierzchni” i są zgodne ze standardami Stanów Zjednoczonych, Niemiec, Japonii, Wielkiej Brytanii i innych krajów. Ma zastosowanie do różnych obrobionych części, przemysłu wytwórczego obróbki mechanicznej, inspekcji, kontroli towarów i innych działów, szczególnie nadaje się do inspekcji na miejscu dużych obrabianych przedmiotów i linii produkcyjnych, a także do weryfikacji zewnętrznej przez działy inspekcji, metrologii, kontroli towarów i inne, bez powodowania uszkodzeń obrabianych przedmiotów.
Zakres mierzonych obrabianych przedmiotów: płaszczyzna, powierzchnia zewnętrzna kołowa, powierzchnia stożkowa, otwór wewnętrzny, rowek, powierzchnia zakrzywiona itp. (Specjalne powierzchnie wymagają pomiaru odpowiednimi czujnikami).
2. Parametry techniczne
| Nazwa |
Zawartość |
| Zakres pomiarowy |
Oś Z (pionowa) |
200μm； |
| Oś X (pozioma) |
17,5 mm (0,71 cala)； |
| Rozdzielczość |
Oś Z (pionowa) |
0,002μm±20μm； |
| 0,004μm±40μm； |
| 0,008μm±80μm； |
| Pozycja |
Parametry |
Ra Rz Rq Rt；
Rp Rv R3z R3y Rz(JIS)；
Rs Rsk Rku Rsm Rmr；
|
| Standard |
Norma międzynarodowa ISO4287 Norma amerykańska ANSI B46.1
Norma niemiecka DIN4768 Norma japońska JIS B601
|
| Grafika |
Krzywa rozkładu, chropowatość, przebieg filtrowania |
| Filtr |
RC,PC-RC,Gauss,D-P； |
| Długość próbkowania (lr) |
0,25, 0,8, 2,5； |
| Długość oceny (ln) |
Ln=lr×n n=1～5； |
| Czujnik |
Zasada pomiaru |
Induktor różnicowy przemieszczenia |
| Rysik |
Naturalny diament, kąt 90 stopni, pół ostrza 5μm; |
| Pomiar siły |
＜4mN； |
| Głowica prowadząca |
Twardy stop, promień kierunku ślizgu 40 mm; |
| Prędkość ślizgu |
lr=0,25 ,Vt=0,135 mm/S； |
| lr=0,8 ,Vt=0,5 mm/S； |
| lr=2,5 ,Vt=1 mm/S； |
| Powrót ,Vt=1 mm/S; |
| Dokładność wskazania |
0,001μm； |
| Błąd wskazania |
±(5nm+0,1A)A: Standardowa wartość parametru Ra wieloliniowego szablonu |
| Zmienność wskazania |
Nie więcej niż 3%; |
| Kontur resztkowy |
Nie więcej niż 0,01μm; |
| Zasilanie |
Wbudowana bateria litowa, ładowana ładowarką DC5V, 2000mA; |
| Wymiary zewnętrzne |
156 mm × 61 mm × 45 mm； |
| Waga |
Około 450g |
| Środowisko pracy |
Temperatura: -20°C do 40°C Wilgotność: < 90% RH |
| Środowisko przechowywania i transportu |
Temperatura: -40°C do 60°C Wilgotność: < 90% RH |
| Akcesoria opcjonalne |
Czujnik powierzchni zakrzywionych, czujnik małych otworów, czujnik głębokich rowków, pręt przedłużający, trzpień adaptera, platforma pomiarowa 200 mm, platforma pomiarowa marmurowa 300 mm |
3. Cechy funkcjonalne
*Posiada zintegrowaną konstrukcję mechaniczną i elektryczną, jest kompaktowy, lekki i łatwy w użyciu.
*Zastosowano chip ARM+DSP do sterowania i przetwarzania danych, charakteryzujący się wysoką prędkością i niskim zużyciem energii.
*Wiele parametrów Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Duży zakres pomiarowy 200μm.
*Wyświetlacz kolorowy 320*240, wyświetlanie cyfrowe/graficzne; Jasny bez kąta widzenia;
*Wyświetlacz jest bogaty w informacje, intuicyjny i może pokazywać wszystkie parametry i grafiki.
*Kompatybilny z wieloma normami krajowymi, takimi jak GB, ISO, DIN, ANSI i JIS;
*Jest wyposażony w wbudowaną akumulator litowo-jonowy i obwód sterowania ładowaniem, charakteryzujący się dużą pojemnością i brakiem efektu pamięci.
*Istnieje ikona wskazująca pozostały poziom naładowania baterii, aby przypomnieć użytkownikom o konieczności ładowania na czas.
*Może wyświetlać instrukcje procesu ładowania, pozwalając operatorowi na bieżąco śledzić poziom naładowania.
*Ciągły czas pracy wynosi ponad 8 godzin;
*Super pojemna pamięć danych, zdolna do przechowywania 100 zestawów surowych danych;
*Rejestrowanie i przechowywanie zmierzonych danych;
*Niezawodny obwód zapobiegający zatrzymywaniu silnika i projekt oprogramowania;
*Wyświetlanie informacji o pomiarze, informacji z menu, a także różnych informacji z podpowiedziami i wyjaśnieniami, takich jak włączanie/wyłączanie zasilania.
*Ergonomiczna konstrukcja obudowy, solidna, kompaktowa, przenośna i bardzo niezawodna;
*Może być podłączony do komputera w celu transmisji danych w czasie rzeczywistym i historycznych danych.
*Bloki kalibracyjne wykorzystują podłoża ze szkła optycznego, które charakteryzują się wysoką precyzją, są trudne do zarysowania i mają długą żywotność.
*Akcesoria opcjonalne obejmują czujniki powierzchni zakrzywionych, czujniki małych otworów, czujniki głębokich rowków, platformy pomiarowe, osłony czujników, pręty przedłużające itp.
