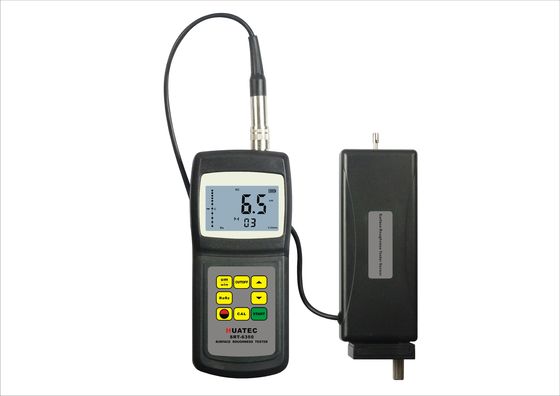

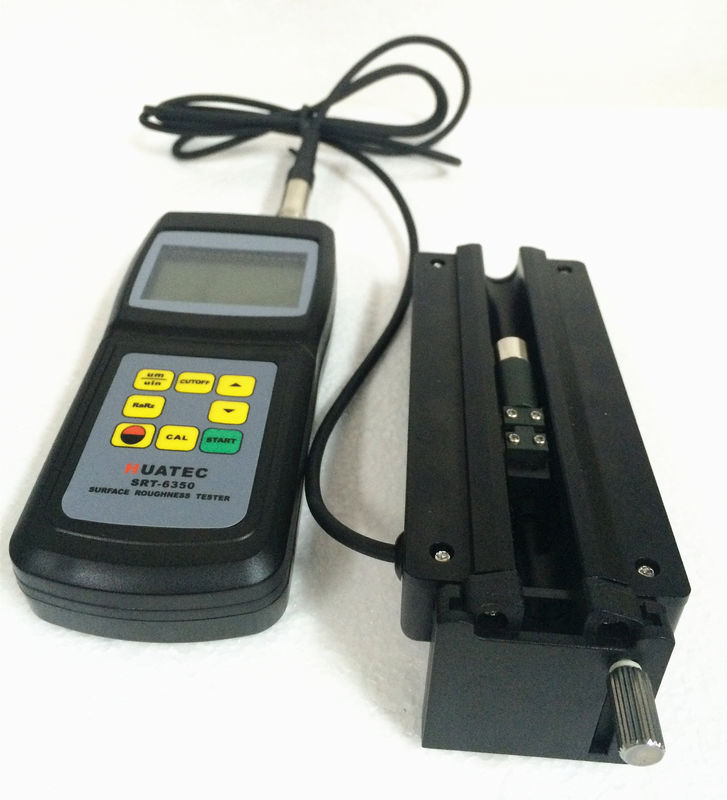

Cyfrowy miernik chropowatości powierzchni SRT-6350 z komunikacją z komputerem PC i pamięcią danych
Funkcje:
* Tester chropowatości powierzchni SRT6350 jest kompatybilny z czterema standardami terenowymi do pomiaru chropowatości powierzchni różnych części obrabianych maszynowo, oblicza odpowiednie i wyraźnie wyświetla wszystkie parametry pomiarowe.
* Podczas pomiaru chropowatości powierzchni czujnik jest umieszczany na powierzchni, a następnie równomiernie przesuwa się po powierzchni, napędzając mechanizm za pomocą oddzielnej sondy.
* Ta chropowatość powoduje przemieszczenie sondy, co skutkuje zmianą indukcyjnej ilości cewek indukcyjnych, generując sygnał analogowy, który jest proporcjonalny do chropowatości powierzchni na końcu wyjściowym prostownika synchronicznego.
* Wyłączny procesor DSP przetwarza i oblicza, a następnie wyświetla wyniki pomiarów na ekranie LCD.
* Pomiar wielu parametrów: Ra, Rz
* Wysoce zaawansowany czujnik indukcyjny
* Cztery metody filtrowania fal: RC, PC-RC, GAUSS i D-P
* Wbudowana bateria litowo-jonowa wielokrotnego ładowania i obwód sterujący o dużej pojemności
* Mały rozmiar, lekki i łatwy w użyciu
* Możliwość komunikacji z komputerem PC w celu analizy statystycznej, drukowania i analizy za pomocą opcjonalnego kabla i oprogramowania dla interfejsu RS232C lub USB.
* Ręczne lub automatyczne wyłączanie. Tester można wyłączyć, naciskając klawisz zasilania w dowolnym momencie. Z drugiej strony, tester wyłączy się automatycznie po około 5 minutach od ostatniej operacji klawiszem.
* Tester może zapamiętać 7 grup wyników pomiarów i warunków pomiarowych do późniejszego wykorzystania lub pobrania do komputera PC.
* Konwersja jednostek metrycznych / imperialnych
Specyfikacje:
| Wyświetlacz |
4 cyfry, 10 mm LCD, z niebieskim podświetleniem
|
| Parametry |
Ra, Rz |
| Zakres pomiarowy |
Ra: 0.050-10.00um/1.000-400.0uinch
Rz: 0.020-100.0um/0.780-4000uinch
|
| Dokładność |
≤±10% |
| Fluktuacja wartości wyświetlanej |
Nie więcej niż 6% |
| Czujnik |
Zasada pomiaru: typ indukcyjny
Promień trzpienia sondy: 5µm
Materiał trzpienia sondy: diament
Pomiar dynamiczny sondy: 4mN(0.4gf)
Kąt sondy: 90º
Promień pionowy głowicy prowadzącej: 48mm
|
| Maksymalny skok napędu |
17.5mm/0.7inch |
| Długość odcięcia (l) |
0.25mm / 0.8mm / 2.5mm opcjonalnie |
| Długość oceny |
1-5L |
| Prędkość napędu |
długość próbkowania = 0.25mm Vt=0.135mm/s
długość próbkowania = 0.8mm Vt=0.5mm/s
długość próbkowania = 2.5mm Vt=1mm/s
powrót Vt=1mm/s
|
|
Cyfrowy filtr profilu
|
Profil filtrowany: RC
Profil filtrowany: PC-RC
Profil filtrowany: Gauss
Profil niefiltrowany: D-P |
| Rozdzielczość |
0.001u m jeśli odczyt ＜10 um
0.01 um jeśli 10 um ≤ odczyt ＜100 um
0.1 um jeśli odczyt ≥100 um |
| Długość oceny |
( 1~5) odcięcie opcjonalne |
| Bateria Li-ion |
ładowalna |
| Warunki pracy |
Temp. 0~40℃,Wilgotność <80%
|
| Rozmiar i waga |
140x57x48 mm (5.5x2.2x1.9 cala), około 420 g
|
Standardowa dostawa:
Walizka.................1 szt.
Jednostka główna.........1 szt.
Standardowy czujnik.............1 szt.
Standardowa płyta próbna...1 szt.
Zasilacz................1 szt.
Instrukcja obsługi...........1 szt.
Śrubokręt.....................1 szt.
Regulowana nóżka................1 szt.
Osłona czujnika.............1 szt.
Akcesoria opcjonalne:
1. Kabel i oprogramowanie dla RS-232/USB
2. Przedłużacz
3. Rylec do rowków
4. Sonda krzywiznowa
5. Stojak pomiarowy
6. Interfejs Bluetooth
