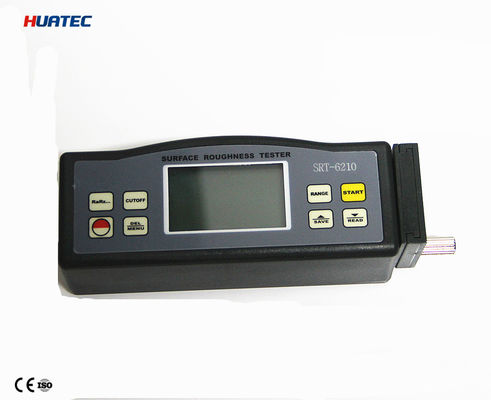

SRT-6210 Wieloparametrowy cyfrowy miernik grubości powierzchni z 4 metodami filtrowania i przechowywaniem danych
Charakterystyka:
Ten przyrząd jest kompatybilny z czterema normami obiektu do pomiaru chropowitości powierzchni różnych części przetwarzanych przez maszynę, do obliczania odpowiednich i wyraźnego wyświetlania wszystkich parametrów pomiarowych.Przy pomiarze chropowitości powierzchni, czujnik umieszczany jest na powierzchni, a następnie równomiernie przesuwa się wzdłuż powierzchni, napędzając mechanizm przez ostry wbudowany sondę.Ta nierówność powoduje przesunięcie sondy, co powoduje zmianę ilości indukcyjnej cewki indukcyjnej w celu generowania sygnału analogowego, co jest proporcjonalne do chropowitości powierzchni na końcu wyjściowym czujnego fazowo prostownika.
Wyłączny DSP przetwarza i oblicza wyniki pomiarów, a następnie wyświetla je na ekranie LCD.
* Wielokrotne pomiary parametrów: Ra, Rz, Rq, Rt
* Wysoce zaawansowany czujnik indukcji
* Cztery metody filtrowania fal: RC, PC-RC, GAUSS i D-P
* Wbudowany akumulator litowo-jonowy i układ sterujący o dużej pojemności
* Niewielkie rozmiary, lekkie i łatwe w obsłudze
* Może komunikować się z komputerem PC do celów statystyki, drukowania i analizy za pomocą opcjonalnego kabla i oprogramowania do interfejsu RS232C.
*Ręczne lub automatyczne wyłączenie.badanie zostanie zakończone w ciągu około 5 minut od ostatniej operacji klucza.
*Tester może zapamiętać 7 grup wyników pomiarów i warunków pomiaru do późniejszego użycia lub pobrania na komputer.
*Konwersja metryczna/imperialna
Specyfikacje:
| Wyświetlacz |
4 cyfry, 10 mm LCD, z niebieskim podświetleniem
|
| Parametry |
Ra, Rz, Rq, Rt |
| Zakres pomiarowy |
Ra, Rq: 0,005-16,00um/0,020-629,9 cala
Rz,Rt: 0,020-160,0um/0,078-6299uinch
|
| Dokładność |
Nie więcej niż 10% |
| Zmiany wartości wyświetlania |
Nie więcej niż 6% |
| Czujnik |
Zasada badania: typ indukcji
Promień szpilki sondy: 5 μm
Materiał szpilki sondy: diament
Dynamo-omiar sondy: 4mN ((0,4gf)
Kąt sondy: 90o
Pionowy promień głowicy kierowniczej: 48 mm
|
| Maksymalny czas jazdy |
17.5 mm/0.7 cala |
| Długość granicy (l) |
0.25mm/ 0,8 mm / 2,5 mm opcjonalnie |
| Długość oceny |
1-5L |
| Prędkość jazdy |
długość próbki = 0,25 mm Vt = 0,135 mm/s
długość próbki = 0,8 mm Vt = 0,5 mm/s
długość próbki = 2,5 mm Vt=1 mm/s
zwrot Vt=1 mm/s
|
|
Filtr cyfrowy profilu
|
Profil filtrowany: RC
Profil filtrowany: PC-RC
Profil filtrowany: Gauss
Profil niefiltrowany: D-P |
| Rozstrzygnięcie |
0.001u m w przypadku odczytu<10 um
00,01 um, jeżeli 10 um ≤czytanie<100 um
0.1 um, jeżeli odczyt wynosi ≥ 100 um |
| Długość oceny |
(1~5) ograniczenie opcjonalne |
| Akumulator Li-ion |
do ładowania |
| Warunki eksploatacji |
Temperatura 0~50°C,wilgotność powietrza < 80%
|
| Rozmiar i waga |
140x57x48 mm (5,5x2,2x1,9 cala), około 420 g
|

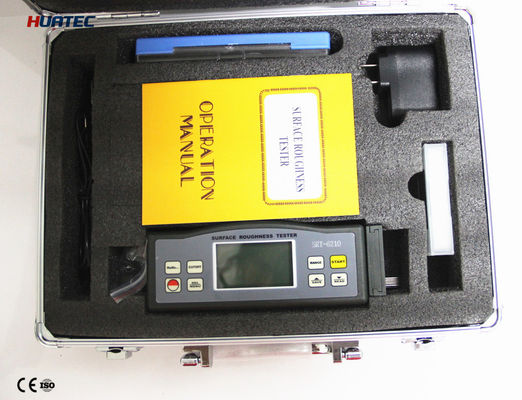

Standardowa dostawa:
Jednostka główna 1
Przenoszenie walizki 1
Standardowy czujnik 1
Standardowa tablica próbkowa 1
Adapter zasilania 1
Podręcznik operacyjny 1
Śrubokręt 1
Zmienna noga 1
Ochrona czujników 1
Akcesoria opcjonalne:
Kabel i oprogramowanie dla RS-232
Przesunięcie
Wsparcie pomiarowe
Specjalny zbiornik dla rowków, otworów i otworów
