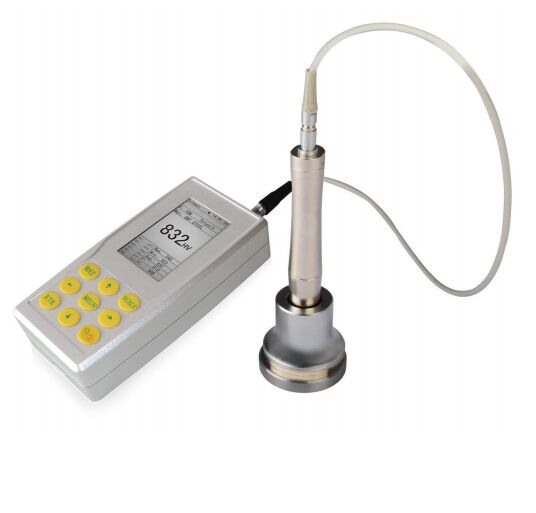

136° Indenter wibro-twardościomierza ultradźwiękowego Vickers z silnikowym czujnikiem
Cechy:
●Wady są oczywiste w powszechnie stosowanych metodach pomiaru twardości, takich jak Brinell, Rockwell, Vickers, Leeb itp.
●Metody Rockwell i Brinell z dużą siłą nacisku i dużym wgnieceniem powodują poważne uszkodzenia powierzchni próbki.
●Metoda Vickers wykorzystuje pomiar optyczny, ale tylko profesjonalni technicy mogą ją płynnie obsługiwać, niemożliwe jest zmierzenie twardości ciężkich elementów obrabianych, zainstalowanych maszyn i trwale zmontowanych części.
●Twardościomierz Leeb stosuje metodę odbicia i pośrednią do pomiaru twardości, co łatwo prowadzi do dużych odchyleń przy przeliczaniu na skale Brinella, Rockwella i Vickersa.
●Ultradźwiękowy twardościomierz HUH-5E stosuje metodę impedancji kontaktowej ultradźwięków do porównawczego pomiaru twardości badanych elementów, z zaletami wysokiej dokładności, wydajności, przenośności i łatwej obsługi.
●Ultradźwiękowy twardościomierz HUH-5E jest szeroko stosowany do pomiaru twardości małych odkuwek, materiałów odlewanych, inspekcji spoin, stref wpływu ciepła, matryc i form do azotowania jonowego, form, pras, cienkościennych części, łożysk, boków zębów itp.
Cechy czujników ręcznych:
●Wprowadzenie najnowszej technologii czujników ultradźwiękowych
●Uzyskanie dokładnej wartości twardości bez urządzeń pomocniczych
●Obsługa szybkiego pomiaru w 360°
●Doskonała ergonomiczna konstrukcja, łatwa do trzymania
●Odpowiedni wymiar i waga czujnika są wygodne do kontrolowania
●Szybki i dokładny pomiar krawędzi i stałej pozycji próbki
●Mikrowgniecenie, nieniszczące dla próbki
Specyfikacje:
| Nazwa produktu |
UCI Ultradźwiękowy twardościomierz |
| Model |
HUH-5E |
| Siła nacisku |
Silnikowy czujnik 10N |
| Indenter |
136° Indenter diamentowy Vickersa |
| Zakres pomiarowy |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Dokładność pomiaru |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Kierunek pomiaru |
Obsługa 360° |
| Przechowywanie danych |
Do zapisania 1000 grup danych pomiarowych i 20 grup danych kalibracyjnych |
| Skala twardości |
HV, HB, HRC, HLD |
| Wyświetlanie danych |
Siła nacisku, Liczba testów, Wynik testu, Średnia,
Maksimum, Minimum, Odchylenie i skala konwersji. |
| Wskazanie twardości |
Wyświetlacz LCD |
| Środowisko pracy |
Temperatura: -10°C ~ 50°C; Wilgotność: 30% ~ 80% RH |
| Napięcie robocze |
DC 6V |
| Wymiary instrumentu |
160x80x31mm |
| Waga netto |
Około 500g (bez czujnika) |
Standardowa dostawa:
| Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
| Jednostka główna HUH-5E |
1 |
Kabel czujnika |
1 |
Walizka antywibracyjna |
1 |
Instrukcja obsługi w języku angielskim |
1 |
| Silnikowy czujnik 10N |
1 |
Kabel komunikacyjny |
1 |
Śruba |
1 |
Karta gwarancyjna |
1 |
| Blok standardowy Rockwell |
1 |
Kabel USB |
1 |
Certyfikat kwalifikacji |
1 |
Lista pakowania |
1 |
Specyfikacje czujnika ręcznego:
| Typ czujnika |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Siła testowa |
Wydłużona długość (ręczna) |
20N |
Standardowa długość (ręczna) |
98N |
| Średnica |
22mm |
22mm |
22mm |
22mm |
| Długość |
154mm |
154mm |
154mm |
154mm |
| Średnica pręta oscylacyjnego |
2.4mm |
2.4mm |
3mm |
3mm |
| Chropowatość powierzchni pomiarowej |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Minimalna waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość |
2mm |
2mm |
2mm |
2mm |
Specyfikacje czujnika silnikowego:
| Typ czujnika |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Siła testowa |
3N |
5N |
8N |
Wydłużona długość (ręczna) |
| Średnica |
46mm |
46mm |
46mm |
46mm |
| Długość |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Średnica pręta oscylacyjnego |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Minimalna waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość |
2mm |
2mm |
2mm |
2mm |
Specyfikacja bloku:
| Zakres twardości |
Jednorodność |
Chropowatość |
Wymiar |
| (28~35)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (38~43)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (48~53)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (58~63)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (300~500)HV1 |
±3%HV |
Ra=0.02um |
Ø90x16mm |
| (300~500)HV5 |
±3%HV |
Ra=0.02um |
Ø90x16mm |
Specyfikacje pierścieni podporowych:
| Nazwa pierścienia podporowego |
Pierścień podporowy płaski |
Pierścień podporowy do małych cylindrów |
Pierścień podporowy do dużych cylindrów |
| Zastosowanie |
Płaska próbka testowa |
Próbka testowa o średnicy 8-22mm |
Próbka testowa o średnicy 16-80mm |
Wytyczne dotyczące wyboru i użytkowania instrumentów UCI:
| Obciążenie |
Model |
Cechy |
Typowe zastosowania |
| 98N |
Krótki czujnik (ręczny) |
Stosunkowo duże wgniecenie; wymaga minimalnego przygotowania powierzchni
Małe odkuwki, materiały odlewane, inspekcja spoin, HAZ
|
50N |
| Standardowa długość (ręczna) |
Krótki czujnik (ręczny)
Obciążenie jest łatwe do zastosowania i zapewnia kontrolę podczas testowania na ostrych promieniach
30 mm wydłużona długość
|
30 mm wydłużona długość
Matryce i formy do azotowania jonowego, formy, prasy, cienkościenne części
Łożyska, boki zębów
|
Pomiar w rowkach, na bokach i stopkach zębów kół zębatych
Łopatki turbin, wewnętrzna ściana rur o średnicy >90 mm
10N
Obciążenie jest stosowane przez serwomotor
|
| Wydłużona długość (ręczna) |
Krótki czujnik (ręczny)
Obciążenie jest łatwe do zastosowania i zapewnia kontrolę podczas testowania na ostrych promieniach
30 mm wydłużona długość
|
Zredukowana długość (90 mm); elektronika w oddzielnej obudowie
Matryce i formy do azotowania jonowego, formy, prasy, cienkościenne części
Łożyska, boki zębów
|
Łopatki turbin, wewnętrzna ściana rur o średnicy >90 mm
8 N
Styl czujnika silnikowego
Obciążenie jest stosowane przez serwomotor
|
| Wykończone części precyzyjne, koła zębate, bieżnie łożysk |
Stojak testowy |
Styl czujnika silnikowego |
Obciążenie jest stosowane przez serwomotor; raczej małe wgniecenia |
| Cienkie warstwy, na przykład miedź lub chrom na stalowych cylindrach; |
Stojak testowy |
HU-100 |
1 N
Styl czujnika silnikowego
Obciążenie jest stosowane przez serwomotor; raczej małe wgniecenia
Cienkie warstwy i powłoki
|
| Stojak testowy HU-100: |
Stojak testowy |
HU-100 |
Materiał |
Stal nierdzewna
| Waga |
8.8Kg |
| Wymiar (DxSxW) |
200 x 200 x 332mm |
|
|
|
|
