Instrument wykrywający prąd pulsowy HEF-17B
1Model i konfiguracja
| Pozycja |
Nazwa |
Jednostka |
Ilość |
|
Uwaga: |
| 1 |
Jednostka główna (włączając kabel danych, ładowarkę, kabel sondy 3m) |
Zestaw |
1 |
|
|
| 3 |
Sonda ze stali węglowej (C.S.: mniejsza, średnia, duża) |
Grupa |
1 |
|
|
2Krótkie wprowadzenie
Sprzęt może być wykorzystywany do kontroli grubości ścian rur metalowych poza warstwą pokrycia, zamiast tradycyjnych impulsów prądu sinusobowego do prądu impulsowego,pole magnetyczne impulsowe poza przewodnikiem, przewodnik w czujniku pulsującego prądu wirusowego, poprzez pomiar procesu tłumienia pola elektromagnetycznego pulsującego prądu wirusowego, w celu oceny stopnia korozji grubości ściany rury.W porównaniu z tradycyjną metodą wykrywania grubości ściany:Bez błyszczącego, bez sprzężenia, ciągłe skanowanie sprzętu w eksploatacji, może znacznie poprawić wydajność wykrywania.

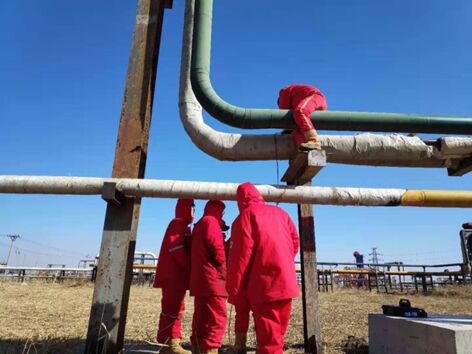

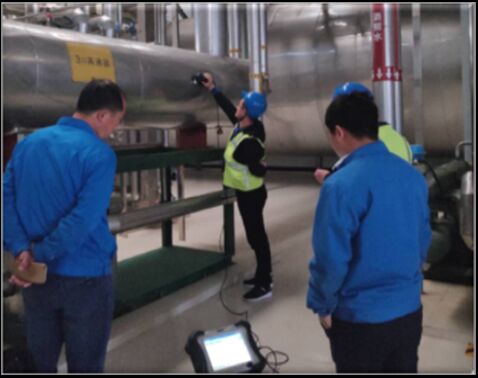

W porównaniu z konwencjonalną technologią testowania prądu wirusowego,funkcje skanowania precyzyjnego:mniejsze zakłócenia ze strony czynników środowiskowych, wysoka wydajność wykrywania, wyższa rozdzielczość (może wykryć niewielką korozję, wskaźnik niewykrywania jest niezwykle niski),odpowiedni do wykrywania korozji części o wysokim ryzyku bez warstwy powłoki (bez lub po usunięciu) lub cienkiej warstwy powłoki (mniej niż 300 mm warstwy powłoki przeciwkorozyjnej), itp.), na przykład: rurociąg procesowy zakładu produkcyjnego, ściana wodna, rurka pieca, mała rurociąg łączy, łokieć, sznurek itp.
3Funkcjonalne cechy
l ★Na sondzie znajdują się klawisze skrótów i ekran LCD, który może wyświetlać stan pracy i dane wykrywania w czasie rzeczywistym,i wydajność pracy jest znacznie poprawiona bez częstej pracy gospodarza podczas procesu wykrywania.
l ★Sonda wykorzystuje technologię skupiania elektronicznego, która ma wyższą rozdzielczość przestrzenną, większą rozpoznawalność i silniejszą zdolność przeciwdziałania zakłóceniom w przypadku lokalnych wad korozyjnych.
l Nie jest wrażliwy na kształt wad, może wykrywać korozję grubości ściany lub inne wady redukcji grubości elementów metalowych z warstwą pokrywającą (warstwa izolacyjna, warstwa chłodząca, warstwa chłodząca)warstwa ochronna, itp.) ".
l Kontrole mogą być przeprowadzane podczas pracy urządzenia (wysoka temperatura, niska temperatura, materiały w urządzeniach itp.).
l Materiały wykryte: wykrycie pozostałych grubości ścian ferromagnetycznych materiałów metalicznych, takich jak stal węglowa, stal niskiego stopnia.
l ★Potrafi również wykrywać pozostałe grubości ścian stali nierdzewnej, stopów aluminium i innych niferomagnetycznych materiałów metalowych.
I kształt płyty rury: płytka, rurociąg prosty, łokieć, zbiornik.
l Materiały powłoki pokrywczej: materiały nieprzewodzące, niemagnetyczne (azbest, pianka itp.), siatki metalowe, blachy żelaza, blachy aluminium i inne metalowe warstwy ochronne.
l zasilanie hybrydowe AC/DC, wbudowana ładowalna bateria litowa, pracująca nieprzerwanie przez ponad 4 godziny.
l W pełni uszczelniona konstrukcja IP64 przeciwpyłowa i antysplash, silikonowa osłona antydropowa i antywibracyjna, bardziej odpowiednia do trudnych warunków pracy.
4Parametry techniczne
l Maksymalna wysokość podnoszenia: 300 mm
l Maksymalna grubość ściany wykrywającej: 2 ̊45 mm
l Średnica rury: ≥ 20 mm
l Grubość metalowej warstwy ochronnej: ≤ 1 mm
l ★dokładność wielokrotnego wykrywania: 2%
l ★Wrażliwość wykrywania usterek korozyjnych: 5% (stosunek objętościowy)
l Prędkość pomiaru: 15~0,5 razy/s (zmniejsza się wraz ze wzrostem grubości pomiarowej ściany)
l Długość kabla sondy:3m, 10m (opcjonalnie)
l ★Wbudowany ładowalny akumulator litowy, pracujący nieprzerwanie ≥ 4 godziny.
l ★Wielkość i waga: gospodarz: L290×W220×H95mm≤3,8kg, typ P1/mała sonda: L106×W61×H52mm 0,5kg, typ P2/średnia sonda: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5kg
l Temperatura materiału badanego: -200°C-800°C
l Temperatura kontaktu z sondą: -50°C+200°C
l Temperatura pracy gospodarza: -10°C+50°C
l Wilgotność: ≤85%R.H.
l Zasilanie adaptera: jednofazoweAC100~240V/1.7A,50/60Hz, wyjście DC20V/5A
l Rozpraszanie mocy: ≤ 38VA
5Wykaz opakowań
l Jednostka główna (włączając kabel danych, ładowarkę, kabel sondy 3 m) 1 zestaw
l Węglowodanowa, goła, rurowa sonda o wysokiej rozdzielczości (C.S. wraz z uchwytem) 1 sztuk
l Sonda ze stali węglowej (C.S.: mniejsza, średnia, duża) 1 Grupa
l Przystawkę obsługi 1 Książkę
l Certyfikat kalibracji HUATEC 1 Kopia
Pudełko przyrządowe/puszka
