Detektor prądów wirowych impulsowych HEF-17B

Instrument do wykrywania prądów wirowych impulsowych HEF-17B

1. Model i konfiguracja

2. Krótkie wprowadzenie

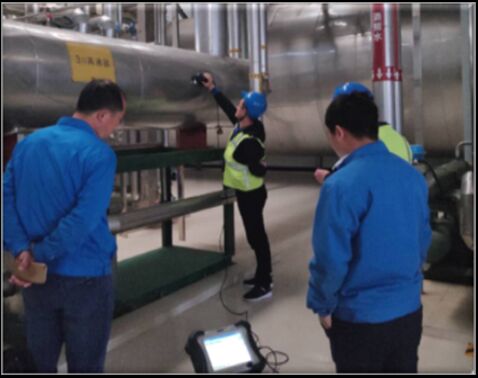

Urządzenie może być używane do inspekcji w eksploatacji grubości ścianki metalowej rury poza warstwą okładziny, zamiast tradycyjnych bodźców prądu sinusoidalnego do prądu impulsowego, pola magnetycznego impulsowego poza przewodnikiem, w czujniku prądów wirowych impulsowych, poprzez pomiar procesu tłumienia pola elektromagnetycznego prądów wirowych impulsowych, ocenić stopień korozji grubości ścianki rury. W porównaniu z tradycyjną metodą wykrywania grubości ścianki:bez polerowania, bez sprzęgania, ciągłe skanowanie urządzenia w eksploatacji, może znacznie poprawić wydajność wykrywania.

W porównaniu z konwencjonalną technologią testowania prądów wirowych impulsowych,funkcje precyzyjnego skanowania:mniejsze zakłócenia od czynników środowiskowych, wysoka wydajność wykrywania, wyższa rozdzielczość (może wykryć małą korozję, wskaźnik pominięcia wykrycia jest niezwykle niski), nadaje się do wykrywania korozji części wysokiego ryzyka bez warstwy powłoki (bez lub po usunięciu) lub cienkiej warstwy powłoki (poniżej 300 mm warstwy antykorozyjnej itp.), na przykład: rurociągi procesowe w zakładach produkcyjnych, ściana wodna, rury pieca, małe złącza rurowe, kolanka, trójniki itp.

3. Funkcje

• ★Na sondzie znajdują się klawisze skrótów i ekran LCD, które mogą wyświetlać stan pracy i dane wykrywania w czasie rzeczywistym, a wydajność pracy jest znacznie poprawiona bez częstej obsługi jednostki głównej podczas procesu wykrywania.
• ★Sonda wykorzystuje technologię elektronicznego ogniskowania, która zapewnia wyższą rozdzielczość przestrzenną, większą rozpoznawalność i silniejszą zdolność przeciwdziałania zakłóceniom dla lokalnych defektów korozyjnych.
• Nie jest wrażliwy na kształt defektów, może wykrywać korozję grubości ścianki lub inne defekty zmniejszenia grubości elementów metalowych "z warstwą osłonową (izolacyjną, chłodzącą, ochronną itp.)".
• Inspekcje mogą być przeprowadzane, gdy urządzenie pracuje (wysoka temperatura, niska temperatura, materiały w urządzeniu itp.).
• Wykrywane materiały: Wykrywanie pozostałej grubości ścianki materiałów metalowych ferromagnetycznych, takich jak stal węglowa, stal niskostopowa.
• ★Może również wykrywać pozostałą grubość ścianki stali nierdzewnej, stopów aluminium i innych materiałów metalowych nieferromagnetycznych.
• Kształt płyty rurowej: Płyta, rura prosta, kolanko, zbiornik.
• Materiały warstwy okładzinowej: materiały nieprzewodzące, niemagnetyczne (azbest, pianka itp.), siatka metalowa, blacha żelazna, blacha aluminiowa i inne metalowe warstwy ochronne.
• Zasilanie hybrydowe AC/DC, wbudowana bateria litowo-jonowa z możliwością ładowania, ciągła praca przez ponad 4 godziny.
• W pełni uszczelniona konstrukcja IP64 chroniąca przed kurzem i zachlapaniem, konstrukcja z silikonową osłoną chroniącą przed upadkiem i wibracjami, bardziej odpowiednia do trudnych warunków pracy.

4. Parametry techniczne

• Maksymalna wysokość podnoszenia: 300 mm
• Maksymalna wykrywana grubość ścianki: 2-45 mm
• Średnica rury: ≥20 mm
• Grubość metalowej warstwy ochronnej: ≤1 mm
• ★Dokładność powtarzalnych pomiarów: 2%
• ★Czułość wykrywania defektów korozyjnych: 5% (stosunek objętości)
• Prędkość pomiaru: 15-0,5 razy/s (zmniejsza się wraz ze wzrostem mierzonej grubości ścianki)
• Długość kabla sondy: 3m, 10m (opcjonalnie)
• ★Wbudowana bateria litowo-jonowa z możliwością ładowania, ciągła praca ≥4 godziny.
• ★Rozmiar i waga: Jednostka główna: D290xS220xW95mm ≤3,8 kg, Sonda typu P1/mała: D106xS61xW52mm 0,5 kg, Sonda typu P2/średnia: D148xS73xW192mm 1 kg, Sonda typu P3/duża: D196xS100xW62,5mm 1,5 kg
• Temperatura badanego medium: -200-800 °C
• Temperatura styku sondy: -50- +200 °C
• Temperatura pracy jednostki głównej: -10 °C - +50 °C
• Wilgotność: ≤85% R.H.
• Zasilacz adaptera: Jednofazowy AC100-240V/1,7A, 50/60Hz, Wyjście DC20V/5A
• Pobór mocy: ≤38 VA

5. Lista pakowania

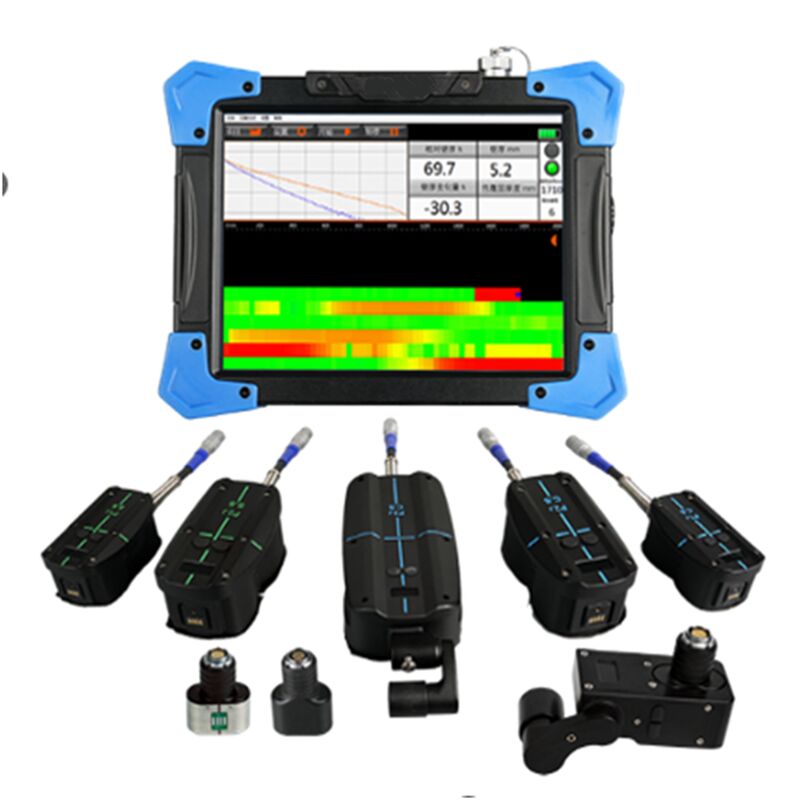

• Jednostka główna (w tym kabel danych, ładowarka, kabel sondy 3m) 1 zestaw
• Sonda do rur stalowych węglowych gołych o wysokiej rozdzielczości (C.S w tym uchwyt) 1 sztuka
• Sonda do stali węglowej (C.S: mała, średnia, duża) 1 grupa
• Instrukcja obsługi 1 książka
• Certyfikat kalibracji HUATEC 1 kopia
• Walizka/torba na instrument 1 sztuka
