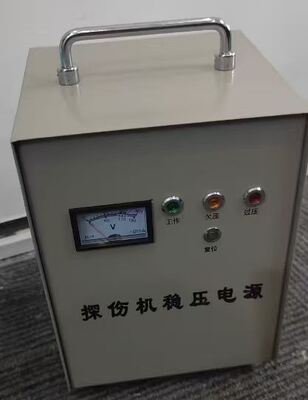

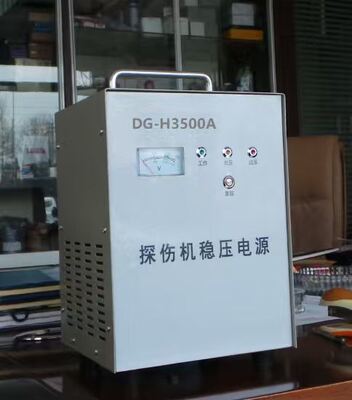

Stabilizator napięcia do defektoskopu DG-H3500A

Stabilizator napięcia do defektoskopu DG-H3500A

I. Główne cechy funkcjonalne:

Ten stabilizator napięcia wykorzystuje konstrukcję o bardzo niskim napięciu i może automatycznie i szybko dostosować napięcie wyjściowe do normalnej wartości w bardzo szerokim zakresie napięcia wejściowego.

Zastosowano transformator toroidalny, charakteryzujący się wysoką wydajnością i niskimi stratami.

Jest wyposażony w zabezpieczenie przeciwprzepięciowe, zabezpieczenie podnapięciowe, zabezpieczenie opóźniające i zabezpieczenie nadprądowe, niezawodnie zapewniając bezpieczne użytkowanie defektoskopu.

II. Główne wskaźniki techniczne

1. Typ zasilania: 220VAC 50HZ

2. Znamionowa moc wyjściowa: 3500VA

3. Zakres napięcia wejściowego: 130V-270V

4. Dokładność napięcia wyjściowego: 220V±8%

5. Zabezpieczenie opóźniające: 5±2 minuty

6. Wytrzymałość izolacji elektrycznej: 1500V AC przez 1 minutę

7. Temperatura otoczenia: 0-40℃

8. Wilgotność środowiska: 20-90% RH

9. Standard wykonania: SB/T10266-1996

III. Instalacja i użytkowanie

Tył stabilizatora napięcia jest wyposażony w listwy zaciskowe z oznaczeniami "Input" (Wejście) i "Output" (Wyjście). Okablowanie powinno być wykonane przez osoby posiadające pewną wiedzę elektryczną po odłączeniu zasilania. "Input" (Wejście) powinno być podłączone do sieci zasilającej 220VAC, a przekrój przewodu nie powinien być mniejszy niż 2,5 mm². Koniec wyjściowy powinien być podłączony do maszyny promieniującej. Oznaczone jako "L" to przewód fazowy, "N" to przewód neutralny, a " " to przewód ochronny uziemiający. Musi być bezpiecznie uziemiony podczas użytkowania, aby uniknąć ryzyka porażenia prądem. Boczny pasek gniazd może być również bezpośrednio podłączony do defektoskopu i innych urządzeń elektrycznych. Gdy linia nagle straci zasilanie lub przekroczy limit ochrony, naciśnij przycisk "Reset" (Resetuj), aby przejść do stanu roboczego.

IV. Uwagi

1. Ten stabilizator napięcia jest wyposażony w przełącznik stabilizacji napięcia i przełącznik obejścia. Gdy przełącznik stabilizacji napięcia jest włączony, zasilacz przechodzi w stan stabilizacji napięcia. Gdy przełącznik obejścia jest włączony, zasilacz przechodzi w stan obejścia (bez regulacji napięcia).
2. Instrumenty i kontrolki na panelu wskazują aktualny stan pracy.

3. Urządzenie posiada wysokie napięcie wewnętrzne. Osoby nieprofesjonalne nie mogą otwierać obudowy, aby uniknąć ryzyka porażenia prądem.
