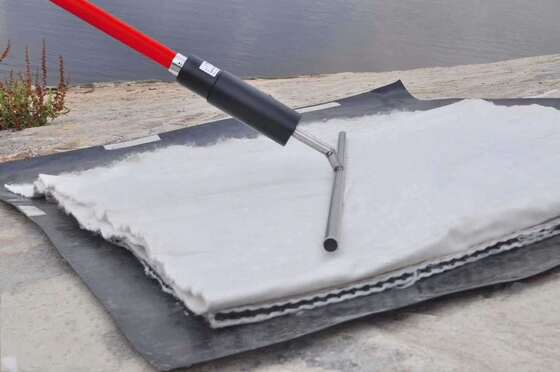

Sprzęt do wykrywania nieszczelności składowisk odpadów HD-109 o wysokiej dokładności z pozycjonowaniem GNSS
Poprzez zastosowanie wysokiego napięcia między gruntem wewnątrz i na zewnątrz geomembrany, w przypadku wystąpienia punktu nieszczelności w geomembranie, prąd utworzy gradient napięcia przez punkt nieszczelności. Odbiornik jest podłączony do wspornika (wspornik to dwa niepolaryzowane elektrody) w celu wykrycia napięcia i jego zarejestrowania. Oprogramowanie analizuje zmianę napięcia, aby określić, czy istnieje punkt nieszczelności. Urządzenie może wykryć punkt nieszczelności nie mniejszy niż 3 mm, gdy warstwa pokrywy jest mniejsza niż 0,5 m, a warstwa pokrywy musi zapewniać dobrą przewodność elektryczną.
Funkcje odbiornika:
posiada Bluetooth, WiFi, USB, centymetrowe pozycjonowanie GNSS, obsługuje globalne satelity cywilne, przednie i tylne kamery o wysokiej rozdzielczości, masową pamięć eMMC, rozmowy sieciowe, transmisje wideo i inne funkcje.
umożliwia użytkownikom robienie zdjęć i nagrywanie sytuacji nieszczelności w czasie rzeczywistym, współpracę z platformą Kexin w celu realizacji komunikacji głosowej i wideo z pracownikami oraz udostępnianie danych pomiarowych lub zdalne wskazówki techniczne za pośrednictwem połączenia głosowego lub wideo w czasie rzeczywistym.
wykres trendu napięcia, wyświetlanie maksymalnego napięcia, wyświetlanie minimalnego napięcia, alarm ostrzegawczy o odwróceniu napięcia dodatniego i ujemnego, zapis współrzędnych punktu nieszczelności, zapis zakresu pomiaru w terenie, przetwarzanie danych w centrum danych i generowanie raportu, dzięki czemu użytkownicy mają prostszy i wygodniejszy proces wykrywania, a dane są bardziej elastyczne w użyciu.
wbudowana mapa online, umożliwiająca przeglądanie lokalizacji nieszczelności oraz mapy napięcia i potencjału online.
wykres kołowy punktów uszkodzeń w celu wizualnego obliczenia przyczyny i ilości uszkodzeń.
sprawdza, czy lokalizacje uszkodzonych punktów są spójne na podstawie lokalizacji. Naprawione punkty uszkodzeń mają wyraźniejszy zapis.
Parametry odbiornika:
| Model |
HD-109 |
| Zakres pomiaru napięcia |
±200VDC |
| Dokładność pozycjonowania |
Poziom centymetra RTK |
| Trend napięcia |
Ręczne zapisywanie wartości napięcia i generowanie wykresów liniowych napięcia |
| Alarm nieszczelności |
Gdy wartość napięcia jest dodatnia lub ujemna, emitowany jest dźwięk alarmu |
| Rejestracja danych |
Wartość napięcia, szerokość i długość geograficzna, wysokość, uwagi, przyczyny nieszczelności i zdjęcia |
| Generowanie raportu |
Generowanie raportu jednym kliknięciem na podstawie zarejestrowanych treści |
| Zintegrowana ochrona |
Wspierająca osłona ochronna, możliwość noszenia w ręku i na zawieszce |
| Ekran wyświetlacza |
5-calowy ekran dotykowy IPS HD LCD |
| Interfejs danych |
Komunikacja bezprzewodowa i interfejs USB |
| Tryb przechowywania |
16 GB eMMC, rozszerzalna karta TF |
| Niestandardowa aplikacja |
Obsługa niestandardowej aplikacji |
| Źródło zasilania |
Akumulator litowy 7,4 V, 4000 mAh |
| Konstrukcja ochronna |
Wodoodporna, pyłoszczelna, odporna na upadki konstrukcja |
| Temperatura serwisowa |
Wilgotność względna: ≤90%;
Temperatura: -10 ℃ ~ +40 ℃
|
| Czas pracy |
10~20 godzin |
| Waga |
Około 520g |
Parametry nadajnika:
| Model |
HD-109 |
| Moc wyjściowa |
100W |
| Napięcie wyjściowe |
0~700V |
| Prąd wyjściowy |
0~1000mA |
| Zasilanie |
110VAC~240VAC |
| Tryb wyjściowy |
Połączenie bezpośrednie, zaciskanie za pomocą zacisku szybkiego złącza z osłoną |
| Ochrona bezpieczeństwa |
Otwarcie osłony złącza wyjściowego powoduje wyłączenie zasilania; Czerwony przycisk "STOP" wyłącza zasilanie; Przerwanie biegu wstecznego na wysokim i niskim biegu; Dwa zielone przyciski "START" wciśnięte jednocześnie włączają zasilanie, aby uniknąć wypadków |
| Ostrzeżenie o przeciążeniu |
Gdy prąd jest >1000mA, a temperatura >60 ℃, na ekranie pojawia się komunikat alarmowy, a napięcie wyjściowe musi być ręcznie zmniejszone |
| Tryb wyświetlania |
5-calowy wyświetlacz LCD |
| Konstrukcja ochronna |
Wodoodporna, pyłoszczelna, odporna na upadki konstrukcja |
| Temperatura serwisowa |
Wilgotność względna: ≤90%; Temperatura: -10 ℃ ~ +60 ℃ |
| Waga |
16kg |
Parametry wspornika:
Dwa niepolaryzowane elektrody na dole, metalowy pręt o dobrej przewodności końcówki lub roztwór CuSO4, z łatwo wymienialnym klipsem.
