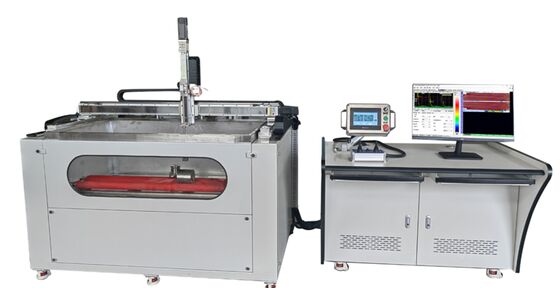

Wielokanałowy defektoskop ultradźwiękowy HUT-8 z analizą defektów A/B/C/D
Zastosowania produktu

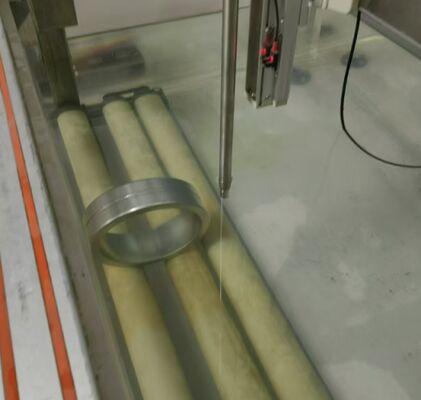

Ultradźwiękowy defektoskop do inspekcji zanurzeniowej w wodzie nadaje się do systemów inspekcji C-scan materiałów takich jak stal węglowa, stal nierdzewna, stop aluminium, stop tytanu, stop miedzi i materiały kompozytowe. Jest to urządzenie do badań ultradźwiękowych stosowane w przemyśle lotniczym, stoczniowym i metali nieżelaznych do wykrywania wewnętrznych defektów, takich jak pęknięcia, rozwarstwienia, warstwy kleju, wtrącenia i pory.
Główne parametry techniczne
| Zakres grubości |
0,8~9999 mm (skan A)0,8~500 mm (skan C)
|
| Liczba kanałów pojedynczej jednostki |
1-8 kanałów, wybierany podział/połączenie nadawczo-odbiorcze |
| Skan C |
Analiza przekrojów tomograficznych, minimalny rozmiar przekroju 0,1 mm |
| Częstotliwość sondy |
0,2~25 MHz |
| Rozmiar kroku pojedynczej sondy |
0,1~3 mm |
| Rozmiar dużego kroku |
80, 200, 400 i 800 mm (cztery specyfikacje) |
| Minimalny wykrywany defekt |
głębokość 5 mm,φ0,2 mm |
| Napięcie nadawania |
-350 V opcjonalnie
|
| Impedancja nadawania |
400Ω, 80Ω |
| Krawędź opadania impulsu |
<15 ns (10%~90%)
|
| Szerokość impulsu |
30–1000 ns, z przyrostem co 5 ns
|
| Częstotliwość robocza |
100 MHz
|
| Kanały próbkowania |
1 / 2 / 4Ścieżka wybieralna, praca równoległa
|
| Częstotliwość próbkowania |
100 MHz (8 bitów)
|
| Zakres wzmocnienia |
0 dB~110 dB, z przyrostem co 1 dB i 6 dB
|
| Filtr dolnoprzepustowy |
3,5 / 5 / 7,5 / 10 MHz wybieralny
|
| Pasmo odbioru |
0,5 MHz ~ 22 MHz
|
| Metoda detekcji |
Detekcja radiowa/pełna, wybieralna połowa dodatnia lub ujemna
|
| Liniowość pozioma |
<0,5%
|
| Liniowość pionowa |
<3%
|
| Rozdzielczość |
>28 dB
|
| Margines czułości |
>55 dB
|
| Częstotliwość powtarzania |
2,5 kHz~5 kHz (na kanał)
|
| Kodowanie i zliczanie |
2-osiowe, faza AB, lub impuls + kierunek
|
| Wejście/wyjście izolacji optycznej |
8/8 kanałów
|
| Interfejs sygnałowy |
SMA/BNC opcjonalnie
|
| Interfejs sieciowy |
100 Mbps
|
| Temperatura otoczenia-30°C ~ 70°C |
Wilgotność otoczenia
|
| <90% |
Funkcje
|
Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Oprogramowanie C-scanning może bezpośrednio mierzyć powierzchnię defektów, odległość między defektami, oceniać defekty i oznaczać obszary nieprawidłowe, co ułatwia badania eksperymentalne i rejestrację.
Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta. Ø
Oprogramowanie do akwizycji i analizy danych posiada interfejs użytkownika w języku chińskim (dostępny jest również interfejs w języku angielskim). Interfejs użytkownika jest przyjazny, łatwy w obsłudze i zapewnia intuicyjne wyniki, zmniejszając wymagania dotyczące umiejętności technicznych operatorów. Funkcjonalność może być stale aktualizowana zgodnie z potrzebami klienta.
