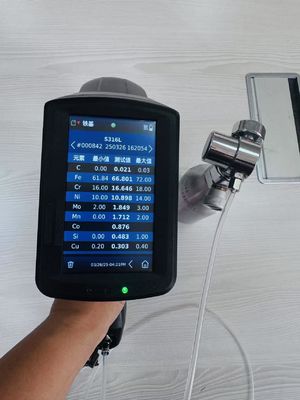

HXRF-1XLIBS Ręczny analizator laserowy LIBS PMI do wykrywania stopów stopu i pierwiastków

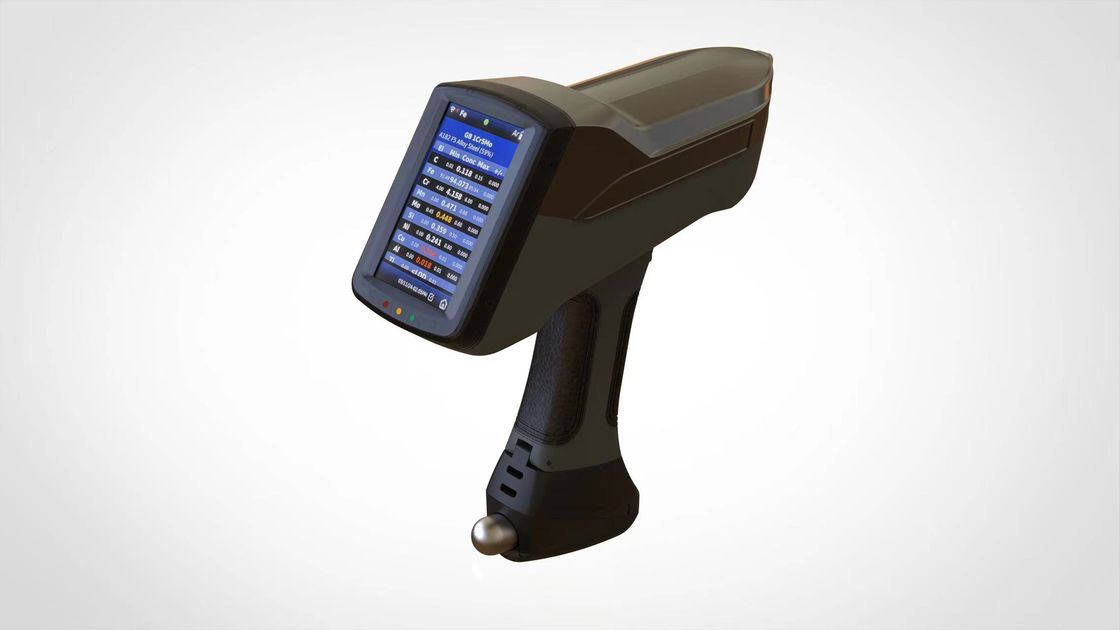

Ręczny analizator PMI stopów HXRF-1XLIBS z laserem LIBS do identyfikacji gatunku stopu i pierwiastków

Cechy wydajności

1) Analizowane i wykrywane pierwiastki (najczęściej używane): Beryl Be, Magnez Mg, Aluminium Al, Krzem Si, Tytan Ti, Wanad V, Chrom Cr, Mangan Mn, Żelazo Fe, Kobalt Co, Nikiel Ni, Miedź Cu, Cynk Zn, Niob Nb, Molibden Mo, Cyna Sn, Wolfram W, Ołów Pb, Bizmut Bi

2) Szybko wykrywa i identyfikuje stopy aluminium, stopy miedzi, stopy niklu, stale nierdzewne, stale niskostopowe i średniostopowe oraz inne gatunki stopów i zawartość głównych pierwiastków. Urządzenie posiada preinstalowaną bibliotekę gatunków UNS, użytkownicy mogą również tworzyć własne biblioteki gatunków.

Analizowane pierwiastki

Wydajność technologiczna

1) Konstrukcja urządzenia jest solidna i trwała, a aluminiowa obudowa posiada stopień ochrony IP54 (pyłoszczelna i wodoodporna).

2) Szybkie wykrywanie: w ciągu jednej sekundy można wyświetlić gatunek materiału, można również wybrać tryb precyzyjnego wykrywania ilościowego.

3) Bezpieczny i niezawodny, bez zagrożeń radiacyjnych. Nie podlega żadnym wymogom kontroli bezpieczeństwa rządowego ani w zakresie sprzedaży, ani użytkowania.

4) Doskonała ergonomiczna konstrukcja, waga całego urządzenia wraz z baterią wynosi 1,25 kg, rozmiar jest mały, mocny i trwały, a standardowe dwie baterie wystarczają na całodniową pracę.

5) Adaptacja do temperatury otoczenia: zalecana temperatura robocza otoczenia wynosi 5℃-40℃.

6) Oparty na systemie operacyjnym Linux, interfejs jest przejrzysty i prosty, a obsługa ekranu dotykowego jest wygodna.

8) Źródło wzbudzenia wykorzystuje laser impulsowy klasy 3B o niskiej mocy i wysokiej wydajności, w pełni półprzewodnikowy laser pasywnie Q-switched o długości fali 1064 nm, impuls wyjściowy do 100 mikrosekund.

9) Układ optyczny oparty na mikrokratce, wykorzystujący detektor micro-CCD / CMOS o wysokiej rozdzielczości.

10) Przyjmuje najbardziej zaawansowany algorytm współczynników empirycznych, w połączeniu z unikalną opatentowaną technologią wykrywania ścieżki wibracyjnej: technologia wykrywania ablacji laserowej, która może wykonywać posuwisto-zwrotny ruch ablacyjny osi próbki, może usuwać zanieczyszczenia i warstwy tlenków z powierzchni próbki, analizować głębszy sygnał próbki i uzyskać najdokładniejsze informacje spektralne.

Obszary zastosowań ręcznych urządzeń LIBS

1, Identyfikacja materiałów stopowych (PMI) - kontrola przychodząca, zarządzanie zapasami materiałów, ponowna kontrola materiałów instalacyjnych

W budownictwie petrochemicznym, w przemyśle naczyń ciśnieniowych, hutnictwie, przemyśle naftowym, energetycznym, lotniczym i innych branżach, identyfikacja materiałów stopowych jest kluczowym elementem systemu zarządzania bezpieczeństwem produkcji. Jak powszechnie wiadomo, mieszanie lub stosowanie materiałów niespełniających norm może prowadzić do poważnych wypadków bezpieczeństwa (pożary, eksplozje itp.). Wiele firm i organizacji branżowych opracowało ścisłe procedury oceny surowców, aby zapewnić, że materiały stopowe stosowane w produkcji i instalacji są zgodne z wymaganiami projektu inżynieryjnego.

2, Recykling złomu złota

W ostatnich latach przemysł recyklingu odpadów metali rozwija się niezwykle szybko. W obliczu złożonych i zróżnicowanych typów stopów oraz dobrej i złej jakości materiałów, konieczne jest stosowanie metod wykrywania na miejscu, szybka i dokładna analiza oraz wykrywanie w czasie rzeczywistym, aby dostosować się do zmieniających się warunków rynkowych i utrzymać pozycję lidera w ostrej konkurencji branżowej. Ręczny analizator stopów LIBS może przeprowadzać wykrywanie na miejscu i szybkie sortowanie dużych ilości złomu metali, dostarczając kupującym i sprzedającym niezbędnych informacji do podejmowania szybkich i wiarygodnych decyzji podczas handlu surowcami.

3, Zapewnienie jakości i kontrola jakości (QA/QC)

W przemyśle produkcji wyrobów metalowych, zapewnienie jakości materiałów i kontrola jakości (QA/QC) są niezbędne. Użycie materiałów metalowych niezgodnych z normami lub niekwalifikowanych często przynosi straty przedsiębiorstwom produkcyjnym. Obecnie w tej branży stosuje się setki ręcznych analizatorów stopów LIBS, od małych producentów metali po dużych producentów lotniczych, ręczne analizatory stopów LIBS są stopniowo wyznaczane jako potężne narzędzie do weryfikacji materiałów stopowych w systemach jakości (QA/QC).

Dodatek:

Przykłady zastosowań ręcznych urządzeń LIBS w przemyśle stopów aluminium:

1. Klasyfikacja surowców przed wytopem stopów aluminium - zazwyczaj duże przedsiębiorstwa produkujące i przetwarzające stopy aluminium posiadają urządzenia do wytopu. Zgodnie z wymaganiami klientów lub produkcji, pierwotne aluminium i stopy aluminium z recyklingu oraz inne pierwiastki są wytapiane w wymagany stop. Im bliższy skład surowca do gatunku produkowanego stopu, tym niższy koszt wytopu. W tym czasie zmniejsza się zużycie droższego czystego miedzi, czystego aluminium lub czystego magnezu, a także skraca się czas wytopu i czas przetrzymania (oszczędność energii). Wymaga to narzędzia, które może szybko przeprowadzić analizę składu i rozpoznawanie gatunków w terenie, aby pomóc w klasyfikacji surowców.

Na przykład, ręczny analizator stopów LIBS zakupiony przez HUATEC HXRF-1XLIBS jest głównie używany do klasyfikacji złomu stopów aluminium przed wytopem. HUATEC HXRF-1XLIBS dostarcza cztery stopy aluminium dla pickupów Ford F-150 Raptor: 6022, 6111, 5182, 5754. Złom aluminiowy z fabryki Forda jest poddawany recyklingowi przez American Aluminum i ponownie wytapiany jako surowiec. HUATEC HXRF-1XLIBS będzie starał się używać złomu stopu aluminium serii 6000 do produkcji stopu aluminium serii 6000, a także będzie starał się używać złomu stopu aluminium serii 5000 do produkcji stopu aluminium serii 5000, aby zmniejszyć ilość czystego magnezu i innych czystych pierwiastków.

2. Szybka kontrola jakości/potwierdzenie surowców (np. wlewków aluminiowych) w przedsiębiorstwach przetwarzających stopy aluminium.

Przedsiębiorstwa przetwarzające stopy aluminium zazwyczaj kupują wlewki/płyty aluminiowe jako surowce i mogą polegać jedynie na raporcie z inspekcji dostarczonym przez sprzedawcę lub na badaniach laboratoryjnych po przygotowaniu próbki za pomocą OES (spektrometru iskrowego). Jednak testowanie OES jest bardziej uciążliwe i nie pozwala na badanie cienkich płyt. Zdarzały się przypadki, gdy dostawcy materiałów błędnie sprzedawali płyty aluminiowe 1060 (magnez Mg: 0,03, mangan Mn ≤ 0,05) jako płyty aluminiowe 3004 (magnez Mg: 0,8 ~ 1,3, mangan Mn 1,0 ~ 1,5) klientom do zastosowań konstrukcyjnych, co prowadziło do poważnych wypadków jakościowych. Ręczny analizator stopów LIBS może zapobiec takim problemom.

3. Przedsiębiorstwa przetwarzające stopy aluminium w procesie produkcji i potwierdzenie gatunku produktu gotowego lub analiza składu (kontrola jakości)

Niektóre przedsiębiorstwa przetwarzające stopy aluminium mogą używać różnych gatunków części przetwarzanych ze stopów aluminium, czasami przypadkowo zmieszanych. W takim przypadku można użyć ręcznego analizatora stopów LIBS do szybkiego rozpoznawania gatunków w celu potwierdzenia. Można również użyć ręcznego analizatora stopów LIBS do 100% pełnej kontroli produktów ze stopów aluminium przed opuszczeniem fabryki, a wykrywanie jest nieniszczące. Spektrometr iskrowy zazwyczaj nie jest używany do bezpośredniego wykrywania produktu gotowego, ponieważ jest stratny i wymaga przygotowania próbki. Jeśli przedsiębiorstwo produkujące stopy miedzi wymaga, aby cały proces produkcyjny nie zawierał "berylu" lub innych szkodliwych pierwiastków, można to potwierdzić w dowolnym momencie za pomocą ręcznego analizatora stopów LIBS, badając surowce, półprodukty i produkty gotowe.

4. Zastosowanie pomiaru węgla (funkcja niestandardowa, na zamówienie):

Węgiel jest jednym z najczęściej występujących pierwiastków w naturze. W górnictwie, hutnictwie, produkcji materiałów i innych etapach, pierwiastek węgla nieuchronnie dostaje się do materiałów metalowych i ma istotny wpływ na właściwości mechaniczne metali i procesy produkcyjne. Dlatego też dokładne wykrywanie zawartości węgla w metalach ma duże znaczenie. Ręczny analizator LIBS firmy HUATEC nadrabia braki tradycyjnej technologii fluorescencji rentgenowskiej w analizie węgla, takie jak określanie gatunku stali węglowej i analiza zawartości pierwiastków, a także identyfikacja materiałów, w których węgiel jest pierwiastkiem rozróżniającym.
