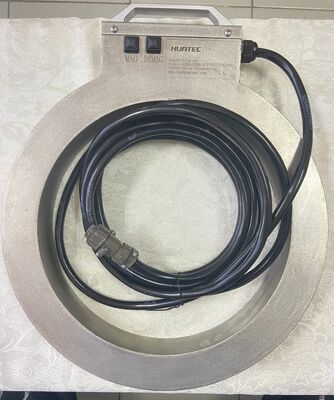

Cewka do namagnesowywania i rozmagnesowywania prądem stałym o silnym polu magnetycznym HCDX-C280DC 508GS
I. Przegląd produktu
*Nazwa produktu: Cewka do namagnesowywania i rozmagnesowywania prądem stałym
*Model produktu: HCDX-C280DC
*Główne zastosowanie: Produkt ten jest kluczowym elementem wyposażenia do badań cząstek magnetycznych, używanym do namagnesowywania (magnetyzowania) i rozmagnesowywania żelaznych elementów obrabianych magnetycznie w celu wykrywania wad na powierzchni lub w pobliżu powierzchni elementu obrabianego.
*Cechy produktu: Na podstawie fabrycznego raportu z testów, urządzenie to charakteryzuje się silnym centralnym polem magnetycznym (do 508GS lub więcej), doskonałym efektem rozmagnesowania (do 0,1mT), stabilną pracą oraz bezpieczeństwem i niezawodnością.
II. Parametry techniczne
Poniższe parametry zostały przetestowane i zweryfikowane jako kwalifikowane przy opuszczaniu fabryki, reprezentując wskaźniki wydajności urządzenia w normalnych warunkach pracy:
| Prąd namagnesowania |
Przy napięciu roboczym AC230V, maksymalny prąd wynosi 9,8A (zalecany zakres regulacji to 0-8A. Nadmierne użycie prądu może spowodować przegrzanie cewki). |
| Prąd rozmagnesowania |
9,8A - 0 |
| Siła pola magnetycznego w centrum |
> 450GS (rzeczywisty limit to 508GS).
|
| Współczynnik błędu osiowego prądu namagnesowania |
≤ ±10% (rzeczywisty pomiar to < +3%), zapewniając równomierne namagnesowanie |
| Efekt rozmagnesowania |
Pole magnetyczne szczątkowe ≤ 0,2mT (rzeczywisty pomiar to 0,1mT).
|
| Ogólna rezystancja izolacji |
≥ 2MΩ (rzeczywisty pomiar to 5,2MΩ), zapewniając bezpieczeństwo elektryczne |
| Czułość |
Może być kalibrowana za pomocą standardowych próbek testowych A1 15/50, z wyraźnym wyświetlaczem.
|
| Wzrost temperatury |
Przy współczynniku obciążenia 10%-20%, po ciągłej pracy przez 4 godziny, wzrost temperatury jest zgodny ze standardem JB/T8290-2011.
|
| Hałas roboczy |
< 60dB |
III. Kroki operacyjne
(1) Kontrola przedoperacyjna
*Kontrola bezpieczeństwa: Upewnij się, że urządzenie jest prawidłowo uziemione i sprawdź przewód zasilający oraz kabel wyjściowy pod kątem integralności. Obserwuj, czy powierzchnia urządzenia nie jest uszkodzona i potwierdź, że znaki ostrzegawcze są wyraźnie widoczne.
*Kontrola akcesoriów: Potwierdź, że wszystkie akcesoria (takie jak kable połączeniowe, złącza itp.) są kompletne i w dobrym stanie.
*Potwierdzenie środowiska: Upewnij się, że środowisko pracy jest suche i czyste, i że nie ma łatwopalnych ani wybuchowych przedmiotów.
(2) Procedura operacji ładowania
*Podłącz element obrabiany: Mocno podłącz koniec wyjściowy urządzenia do elementu obrabianego, który ma być badany.
*Ustawienie parametrów: Na podstawie materiału, specyfikacji i standardów inspekcji elementu obrabianego, ustaw odpowiedni prąd namagnesowania w zakresie 0-8A. Zaleca się rozpoczęcie od niższego prądu.
*Rozpocznij ładowanie: Naciśnij przycisk ładowania, a urządzenie namagnesuje element obrabiany. Czas namagnesowania jest zazwyczaj bardzo krótki (kilka sekund).
*Zastosuj zawiesinę magnetyczną: Spryskaj powierzchnię elementu obrabianego zawiesiną magnetyczną podczas lub bezpośrednio po namagnesowaniu.
*Inspekcja wad: W odpowiednim oświetleniu obserwuj, czy na powierzchni elementu obrabianego znajdują się ślady magnetyczne. Możesz użyć próbek testowych A1 15/50, aby zweryfikować, czy czułość jest zgodna ze standardem.
(3) Procedura operacji rozmagnesowania
*Rozmagnesuj element obrabiany: Upewnij się, że element obrabiany znajduje się w centrum cewki.
*Rozpocznij rozmagnesowanie: Naciśnij przycisk rozmagnesowania, a urządzenie automatycznie wykona operację rozmagnesowania. Rozmagnesowanie jest zakończone, gdy wskaźnik amperomierza powróci do zera.
*Weryfikacja efektu: Użyj przyrządu do pomiaru pola magnetycznego (takiego jak miernik Gaussa), aby wykryć pole magnetyczne szczątkowe w kluczowych częściach elementu obrabianego. Nie powinno ono przekraczać 0,2mT (rzeczywisty pomiar zazwyczaj osiąga 0,1mT).
IV. Środki ostrożności i konserwacja
*Ostrzeżenie dotyczące bezpieczeństwa:
Zapewnij niezawodne uziemienie podczas pracy.
Urządzenie generuje silne pole magnetyczne. Osoby z rozrusznikami serca, wszczepionymi urządzeniami medycznymi i kobiety w ciąży powinny zachować ostrożność.
Unikaj bezpośredniego dotykania zacisków wysokiego napięcia, gdy urządzenie pracuje.
*Wskazówki dotyczące obsługi:
Nie pracuj przez długi czas przekraczający maksymalny prąd namagnesowania (8A), aby uniknąć uszkodzenia urządzenia.
Podczas pracy ciągłej zwracaj uwagę na współczynnik czasu pracy urządzenia (10%-20%) i unikaj nadmiernego wzrostu temperatury z powodu długotrwałej pracy przy dużym obciążeniu. Zaleca się zatrzymanie maszyny w celu schłodzenia lub zmniejszenie współczynnika obciążenia po 2 godzinach pracy.
Utrzymuj urządzenie w czystości i suchości oraz regularnie sprawdzaj wydajność izolacji.
*Codzienna konserwacja:
Regularnie sprawdzaj jakość natrysku powierzchni. Jeśli wystąpią jakiekolwiek uszkodzenia, należy je niezwłocznie naprawić, aby zapobiec rdzewieniu.
Regularnie sprawdzaj, czy wszystkie instrumenty elektryczne i systemy operacyjne działają prawidłowo.
Gdy urządzenie nie jest używane przez dłuższy czas, powinno być przechowywane w suchym i dobrze wentylowanym miejscu.
V. Rozwiązywanie problemów (Krótko)
|
Zjawisko
|
Możliwe przyczyny
|
Sugerowane środki
|
|
Nie można namagnesować / rozmagnesować
|
Zasilanie nie jest podłączone, a okablowanie nie jest prawidłowo podłączone.
|
Sprawdź zasilanie, przełącznik i kable połączeniowe
|
|
Niewystarczające pole magnetyczne w centrum
|
Ustawienie prądu namagnesowania jest zbyt niskie.
|
Prawidłowo zwiększ prąd (w zakresie 8A)
|
|
Pole magnetyczne szczątkowe jest bardzo silne po rozmagnesowaniu.
|
Procedura rozmagnesowania nie została w pełni przeprowadzona lub materiał elementu obrabianego jest specjalny.
|
Ponownie przeprowadź operację rozmagnesowania lub skontaktuj się z technikiem.
|
|
Nienormalny hałas z urządzenia
|
Luźne elementy wewnętrzne.
|
Natychmiast zatrzymaj maszynę i skontaktuj się z profesjonalnym serwisantem.
|
