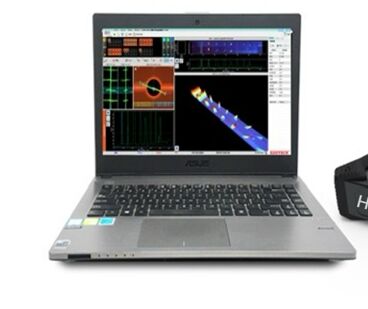

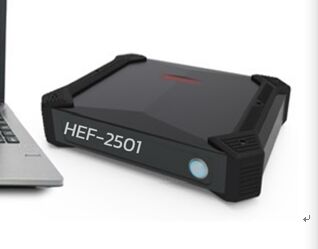

HEF-2501 Wysokoczuły 64-kanałowy tester prądów wirowych z obrazowaniem 3D i detekcją głębokości pęknięć
HEF-2501 to wieloczęstotliwościowy detektor prądów wirowych z układem wielokanałowym. Może wykrywać wady w materiałach metalowych w czasie rzeczywistym i skutecznie, rozróżniać typy stopów, stany obróbki cieplnej i zmiany grubości itp. Wyniki testów uzyskane dzięki połączeniu wielu metod detekcji ułatwiają kompleksową analizę danych i wzajemne weryfikowanie przez inspektorów, co pozwala na uzyskanie bardziej obiektywnej i prawdziwej oceny. Jest szczególnie przydatny do nieniszczących badań przed i w trakcie eksploatacji w takich dziedzinach jak lotnictwo, inżynieria kosmiczna, energetyka, inżynieria jądrowa, metalurgia, żegluga, petrochemia i motoryzacja.
I. Opis funkcji
64-kanałowe badanie prądów wirowych z układem
Niekierunkowa inspekcja spoin
Unikalna funkcja detekcji głębokości pęknięć;
Diagram płaszczyzny impedancji, wyświetlanie diagramu skanowania w bazie czasu, wyświetlanie nakładki bazy czasu, skanowanie prądów wirowych z układem II (B/C) i funkcje wyświetlania obrazowania trójwymiarowego;
Wysoka rozdzielczość i wysoka czułość;
Prosta obsługa, z interfejsami obsługi w języku chińskim i angielskim (opcjonalnie);
Pozyskiwanie danych z widoku C-scan pozwala na szybkie i skuteczne wykrywanie wad i ich lokalizację.
Obsługuje pomiar zmniejszenia grubości ścianki rury, detekcję wad powierzchniowych i pomiar głębokości, pomiar grubości powłok powierzchniowych i warstw galwanicznych materiałów metalowych oraz sortowanie różnych materiałów metalowych i twardości.
Posiada 32 kompleksowe jednostki przetwarzania (mieszania): zdolne do jednoczesnego oddzielania lub tłumienia wielu grup sygnałów zakłócających;
Wiele metod filtrowaniaRóżnorodne metody przechowywania danych
Posiada funkcję analizy konfiguracji wieloczęstotliwościowego wykrywania
Przechowuje parametry i dane detekcji, może eksportować raporty w formatach PDF, EXCEL, WORD itp.
Może przechowywać/odtwarzać przebieg sygnału całego procesu detekcji
Jest wyposażony w wbudowaną baterię litową i może pracować nieprzerwanie przez ponad 6 godzin
II,
Wskaźnik wydajnościLiczba połączeń
|
Wskaźnik wydajności
|
Liczba połączeń
|
|
2 szt.
|
Liczba kanałów
|
|
64
|
Kanał Typ interfejsu sondy
|
|
Interfejs LEMO
|
Częstotliwość
|
|
zakres
|
Sonda typu długopis
|
|
zakres10 Hz
|
do+55Zakres regulacji wzmocnienia
|
|
0
|
do+55,Minimalny krok 0,5 dBPłaszczyzna impedancji
|
|
32 szt.
|
Filtr górnoprzepustowy
|
|
32 szt.
|
Filtr górnoprzepustowy
|
|
0
|
do+55Filtr dolnoprzepustowy
|
|
10 Hz
|
do+55Filtr cyfrowy
|
|
1
|
+55Wzmocnienie przednie
|
|
10
|
1+55Napęd
|
|
Poziom 8
|
Pomiar amplitudy i fazy
|
|
Automatyczny/Ręczny
|
Wyświetlanie układu
|
|
Diagram płaszczyzny impedancji, wyświetlanie krzywej skanowania w bazie czasu, wyświetlanie A-scan
|
Tryb alarmu
|
|
Alarm półfazowy/alarm fazowy/alarm skrzynkowy
|
Sygnał wyjściowy alarmu
|
|
Wyjście bramki OC tranzystora
|
Tryb balansu
|
|
Cyfrowy balans elektroniczny
|
Metoda filtrowania
|
|
trzy typy: filtr górnoprzepustowy, dolnoprzepustowy i cyfrowy
|
Tryb wyświetlania
|
|
Punkt/linia/zanikanie mogą wyświetlać maksymalną głębokość pęknięcia i pokazywać głębokość pęknięcia w czasie rzeczywistym
|
Kalibracja sondy
|
|
Posiada funkcję wyświetlania przebiegu sygnału częstotliwości podstawowej przed detekcją ze znakami skali. Posiada funkcję autodiagnostyki czujnika
|
Współczynnik wzmocnienia dwukierunkowego
|
|
(Y/X)0,1 do 10/0,1 do 10, gdzie X i Y można ustawić oddzielnie
|
Krzywa kalibracyjna
|
|
Głębokość wady (grubość) - amplituda / amplituda Y/funkcja kalibracji krzywej fazowej
|
Funkcja rozszerzona
|
|
Odtwarzanie, analiza i zapisywanie sygnału detekcji prądów wirowych
|
Analiza danych
|
|
Automatyczne generowanie raportów z inspekcji, zawierających informacje o inspekcji, sygnały wad, lokalizację, datę, personel i inne parametry inspekcji
|
Rejestracja i zarządzanie danymi
|
|
1. System może zapisywać diagram czasowy impedancji lokalnych sygnałów wad, plik przebiegu sygnałów wad oraz odpowiadającą konfigurację parametrów podczas testowania.
|
2. System może zapisywać i odtwarzać dane każdego przebiegu detekcji w czasie rzeczywistym oraz analizować zapisane przebiegi sygnałów.
3. System jest wyposażony w kartę pamięci, która umożliwia przeniesienie danych z detekcji terenowej do laboratorium w celu analizy, ułatwiając przechowywanie.
Interakcja człowiek-maszyna
|
|
System może ręcznie oddzielać i klasyfikować sygnały w celu uzyskania parametrów charakterystycznych, takich jak amplituda i faza różnych typów sygnałów.
|
2. System może ręcznie korygować przesunięcie fazowe różnych sygnałów.
3. System posiada funkcję kalibracji amplitudy sygnału próbki wzorcowej.
4. System może ustawić czas trwania akwizycji danych.
Rozmiar, waga
|
|
292x214x69 mm
|
; 2,7 kg Zakres temperatury roboczej
|
|
-20
|
°CZasilacz zewnętrzny +55°CZasilacz zewnętrzny
|
|
Adapter: DC19V, akumulator litowo-jonowy (14,8V 5,7Ah)
|
III,
|
Lista konfiguracjiNr.
|
Nazwa
|
Model specyfikacja
|
Ilość
|
Jednostka
|
Uwagi
|
1
|
|
|
HEF-2501
|
1
|
|
|
|
|
Laptop
|
Dell
|
1
|
|
|
|
|
Sonda prądów wirowych z układem 32-kanałowym
|
Na zamówienie
|
1
|
|
|
4
|
|
Sonda typu długopis
|
EPB2.JO.20
|
1
|
|
|
|
|
Sonda typu długopis zakrzywiony
|
EPB2W.JO.20
|
1
|
|
|
|
|
Sonda krawędziowa
|
EPD1.CO.10
|
1
|
|
|
|
|
Blok testowy układu
|
Stal nierdzewna
|
1
|
|
|
|
|
Bloki testowe porównawcze
|
Stal
|
1
|
|
|
|
|
Przewód adaptera prądów wirowych z układem
|
LEMO 16-żyłowy - LEMO 19-żyłowy
|
1 szt. 10
|
|
|
|
|
1
|
szt.
|
Super Category 5
|
|
|
DC-19V
|
|
1
|
szt.
|
12
|
|
|
|
|
szt.
|
13
|
|
|
|
|
|
szt.
|
14
|
|
|
|
|
|
szt.
|
15
|
|
|
|
|
|
16
|
Instrukcja obsługi instrumentu
|
|
|
|
|
|
Kopia zapasowa oprogramowania systemowego
|
Angielski/Pendrive USB
|
|
|
|
|
|
|
|
|
|
|
|
