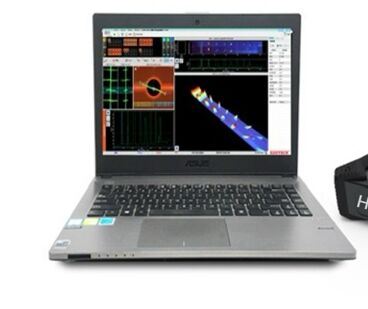

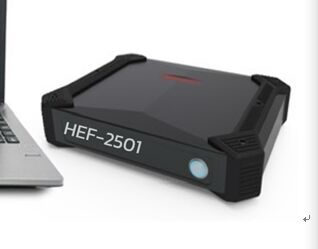

HEF-2501 Urządzenia do badania prądu wirusowego wielokrotnego szeregu częstotliwości dla przemysłu lotniczego i petrochemicznego
Detektor prądu wirusowego HEF-2501 jest wielofrekwencyjnym detektorem prądu wirusowego.stany obróbki cieplnej i zmiany grubości, itp. Wyniki badań uzyskane dzięki połączeniu wielu metod wykrywania mogą ułatwić kompleksową analizę danych i wzajemną weryfikację przez inspektorów,w ten sposób uzyskanie bardziej obiektywnej i prawdziwej ocenyJest on szczególnie stosowany do badań nieniszczących przed i w trakcie eksploatacji w takich dziedzinach, jak lotnictwo, lotnictwo kosmiczne, energetyka, inżynieria jądrowa, metalurgia, żegluga, petrochemikalia,i samochodów.
I. Opis funkcji
• testowanie prądu wirusowego 64-kanałowego
• Nie kierunkowa kontrola szwu spawania
• Unikalna funkcja wykrywania głębokości pęknięć;
• schemat płaszczyznowy impedancji, wyświetlacz schematu skanowania bazy czasu, wyświetlacz nakładany na bazie czasu, skanowanie prądu wirusowego II (B/C) i funkcje wyświetlania obrazu trójwymiarowego;
• Wysoka rozdzielczość i wysoka czułość;
• Prosta obsługa, z interfejsami obsługi zarówno w języku chińskim, jak i angielskim (opcjonalnie);
• Zbieranie danych z widoku skanu C umożliwia szybkie i skuteczne wykrywanie wad i ich lokalizację.
• Wspiera pomiar rozrzedzania grubości ścian rur, wykrywania wad powierzchniowych i pomiaru głębokości, pomiaru grubości powłok powierzchniowych i warstw powlekania materiałów metalowych,i sortowanie różnych materiałów metalowych i twardości.
• posiada 32 kompleksowe jednostki przetwarzania (mieszania): zdolne do jednoczesnego oddzielenia lub tłumienia wielu grup sygnałów zakłóceń;
•Metody wielokrotnego filtrowania
• Różne metody przechowywania danych
• Ma funkcję analizy konfiguracji wykrywania wielokrotności
• Przechowuje parametry i dane wykrywania i może eksportować raporty w formacie PDF, EXCEL, WORD itp.
• Może przechowywać/reprodukować formę fali sygnału całego procesu wykrywania
• Jest wyposażony w wbudowaną baterię litową i może pracować nieprzerwanie przez ponad 6 godzin
二,Wskaźnik wydajności
|
Pozycja
|
Wskaźnik wydajności
|
|
Liczba połączeń
|
2 sztuk
|
|
Liczba kanałów
|
64 Kanał
|
|
Typ interfejsu sondy
|
Interfejs LEMO
|
|
Częstotliwość
|
4
|
|
Częstotliwośćzakres
|
10 Hz/15 MHz
|
|
Zakres korekty zysków
|
0/90 dB,Minimalny krok 0,5 dB
|
|
Płaszczyzna impedancji
|
32 sztuk
|
|
Automatyczna jednostka mieszania
|
32 sztuk
|
|
Filtrowanie wysokiego przejścia
|
0/500 Hz
|
|
Filtrujący nisko przechodzący
|
10 Hz/10 kHz
|
|
Filtrowanie cyfrowe
|
1/100
|
|
Zwiększenie przodu
|
10/35 dB.
|
|
Wyrzucić
|
Poziom 8
|
|
Pomiar amplitudy i fazy
|
Automatyczny/Ręczny
|
|
Wyświetlacz układu
|
Płaszczyznowy schemat impedancji, wyświetlacz krzywej skanowania bazy czasu, wyświetlacz A-skanowania
|
|
Tryb alarmowy
|
Alarm półfazowy/alarm fazowy/alarm skrzynkowy
|
|
Sygnał wyjściowy alarmu
|
Wyjście przez bramę OC tranzystora
|
|
Tryb bilansu
|
Cyfrowy bilans elektroniczny
|
|
Metoda filtrowania
|
trzy rodzaje: filtrowanie przejściowe, przejściowe i cyfrowe
|
|
Tryb wyświetlania
|
Punkt / linia / zanik może wyświetlić maksymalną głębokość pęknięcia i pokazać głębokość pęknięcia w czasie rzeczywistym
|
|
Kalibracja sondy
|
Ma funkcję wyświetlania formy fali sygnału podstawowej częstotliwości przed wykryciem za pomocą znaków skali.
|
|
Współczynnik wzrostu dwukierunkowego(Y/X)
|
0.1 do 10/0.1 do 10, gdzie X i Y można ustawić oddzielnie
|
|
Krzywa kalibracji
|
Głębokość uszkodzenia (gęstość) - funkcja kalibracji amplitudy / amplitudy Y/krywy fazowej
|
|
Rozszerzona funkcja
|
Powtórz, przeanalizuj i zapisz sygnał wykrywania prądu wirusowego
|
|
Analiza danych
|
Automatyczne generowanie sprawozdań z inspekcji, w tym informacji z inspekcji, sygnałów usterek, lokalizacji, daty, personelu i innych parametrów inspekcji
|
|
Rejestracja i zarządzanie danymi
|
1System może zapisywać schemat bazowy czasu impedancji lokalnych sygnałów uszkodzeń, plik fal sygnałów uszkodzeń i odpowiednią konfigurację parametrów podczas badania.
2System może zapisywać i odtwarzać dane z każdej wykrytej formy fali w czasie rzeczywistym oraz analizować zapisane formy fal sygnału.
3System jest wyposażony w kartę pamięci, która może przenieść dane wykryte na miejscu do laboratorium do analizy, ułatwiając przechowywanie.
|
|
Interakcja człowiek-komputer
|
System może ręcznie oddzielać i klasyfikować sygnały w celu uzyskania parametrów charakterystycznych, takich jak amplituda i faza różnych typów sygnałów.
2System może ręcznie zmienić przesunięcie fazowe różnych sygnałów.
3System ma funkcję kalibracji amplitudy standardowego sygnału próbkowego.
4System może ustawić czas zbierania danych.
|
|
Wielkość, waga
|
292 × 214 × 69 mm;20,7 kg
|
|
Zakres temperatury roboczej
|
-20°C /+55°C
|
|
Zewnętrzne zasilanie
|
Adapter: DC19V, ładowalna bateria litowa (14.8V 5.7AH)
|
三,Lista konfiguracji
|
SN.
|
Nazwa
|
Specyfikacja modelu
|
Ilość
|
Jednostka
|
Wskazania
|
|
1
|
Detektor prądu wirusowego
|
HEF-2501
|
1
|
PC
|
|
|
2
|
laptopa
|
D e l l
|
1
|
PC
|
|
|
3
|
32 kanałowa sonda
|
Zindywidualizowane
|
1
|
PC
|
Sonda wykrywająca bez kierunku
|
|
4
|
Sonda typu długopis
|
EPB2.JO.20
|
1
|
PC
|
|
|
5
|
Sondu typu pióra z zakrzywieniem
|
EPB2W.JO.20
|
1
|
PC
|
|
|
6
|
Sonda krawędzi
|
EPD1.CO.10
|
1
|
PC
|
|
|
7
|
Blok badawczy tablicy
|
Pozostałe
|
1
|
PC
|
|
|
8
|
Porównanie bloków testowych
|
Stal.
|
1
|
PC
|
|
|
9
|
Przewód adaptera prądu wirusowego
|
LEMO16 rdzeń -LEMO19 rdzeń
|
1
|
PC
|
|
|
10
|
Linia komunikacyjna
|
Kabel sieciowy
|
1
|
PC
|
Superkategoria 5
|
|
11
|
Adapter zasilania
|
DC-19V
|
1
|
PC
|
|
|
12
|
Pudełko przyrządów
|
|
1
|
PC
|
|
|
13
|
Świadectwo kwalifikacji produktu
|
|
1
|
PC
|
|
|
14
|
Certyfikat gwarancji jakości
|
|
1
|
PC
|
|
|
15
|
Formularz informacji zwrotnych dotyczących jakości
|
|
1
|
PC
|
|
|
16
|
Przewodnik obsługi przyrządu
|
|
1
|
PC
|
|
|
17
|
Kopia zapasowa oprogramowania systemowego
|
Układ pamięci flash angielski/USB
|
1
|
PC
|
|
