HD-150 Detektor głębokości przecieku poziomu rurociągu, lokalizator usterek rurociągu

Lokalizator uszkodzeń podziemnych rurociągów HD-150

Zastosowanie

Lokalizator rur i detektor porowatości HD-150 jest łatwy w obsłudze. Niezawodność i dokładność wykrywania zostały znacznie zwiększone. Bez konieczności przekopywania ziemi, instrument ten może wygodnie i dokładnie wykrywać położenie, kierunek, głębokość i punkty wycieku. Jest to jeden z najbardziej zaawansowanych instrumentów w Chinach. Jest niezbędny przy układaniu rur, w przemyśle chemicznym itp.

Parametry techniczne

   (1)   Parametry zestawu nadawczego

    (2) Parametry instrumentu detekcyjnego

       1. Odchylenie położenia:  <5cm

       2. Zasięg detekcji: < 6m

       3. Precyzja obliczania odległości: <0.1% odległości detekcji

       4. Zasilanie: akumulator 9.6V

       5. Temperatura pracy: -10c- 50c

       6. Rozmiar: 165*110*68mm

    (3) Parametry instrumentu do wykrywania wycieków

       1. Precyzja wykrywania wycieków: >0.5mm2

       2. Zasilanie: akumulator 9.6V

       3. Temperatura pracy: -10c- 50c

       4. Rozmiar: 165*110*68mm

Wprowadzenie do instrumentu

1. Cechy instrumentu

   (1) Instrument wykorzystuje konstrukcję płaską, obsługę klawiaturą, co poprawia

       niezawodność w użytkowaniu terenowym.

   (2) Przyjęcie w pełni cyfrowego filtra pozwala na ustawienie zakresu punktów wycieku, automatyczne

       rejestrowanie liczby punktów wycieku. Pokazuje również odległość między punktami.

   (3) Instrument posiada dwa tryby wykrywania wartości szczytowej i zerowej, które zmieniają się automatycznie. Wyłączy się przy niskim poziomie baterii zestawu nadawczego. Wyśle

sygnał przypominający do zestawu odbiorczego automatycznie. Zapisze dane po wyłączeniu.

   (4) Instrument może wykrywać rezystancję między rurą a gruntem, generując sygnał do modulacji alarmu, co zwiększa odporność na zakłócenia. Zestaw nadawczy będzie się automatycznie

dostosowywał do odległości detekcji. Wyłączy się automatycznie po zakończeniu detekcji. Znacznie oszczędza zasoby.

2. Wprowadzenie do systemu instrumentu

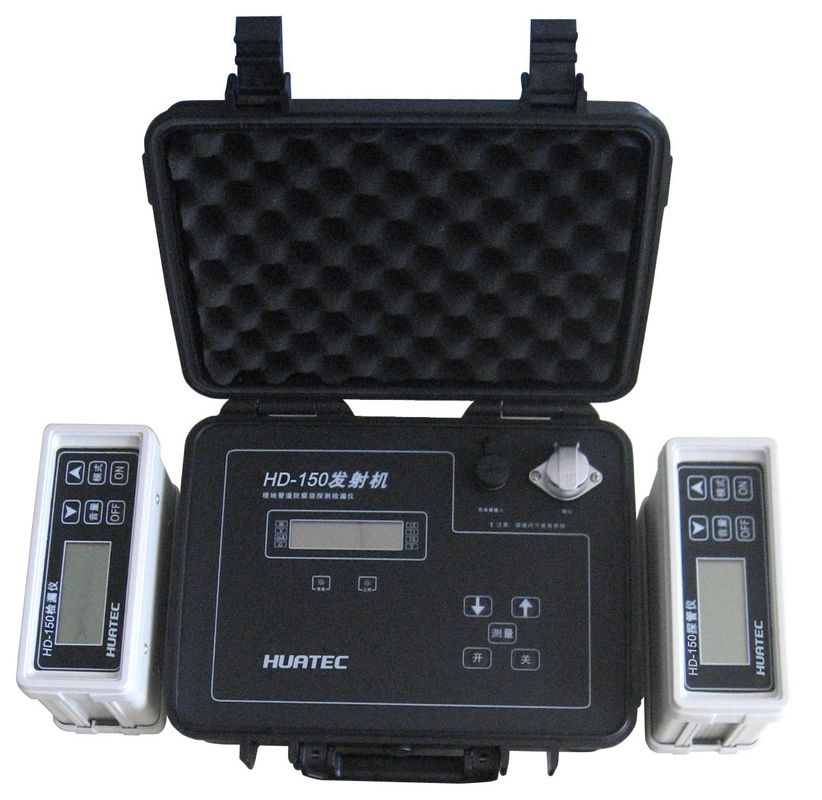

 Instrument do inspekcji stanu antykorozyjnego zewnętrznych rurociągów HD-150 składa się głównie z

 zestawu nadawczego, instrumentu detekcyjnego, instrumentu do wykrywania wycieków i innych akcesoriów.

 Instrument ten ma konstrukcję płaską, jest odporny na wilgoć i kurz, co poprawia jego niezawodność w użytkowaniu terenowym.

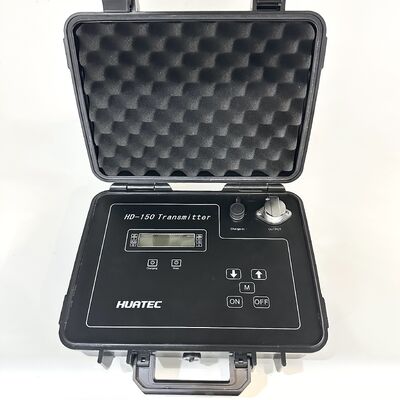

(1)  Funkcja zestawu nadawczego: Służy do wysyłania fal radiowych o określonej częstotliwości Hertz, jest

     zazwyczaj używany z zestawem odbiorczym. Może wygodnie i dokładnie wykrywać położenie,

     kierunek, głębokość i punkty wycieku.

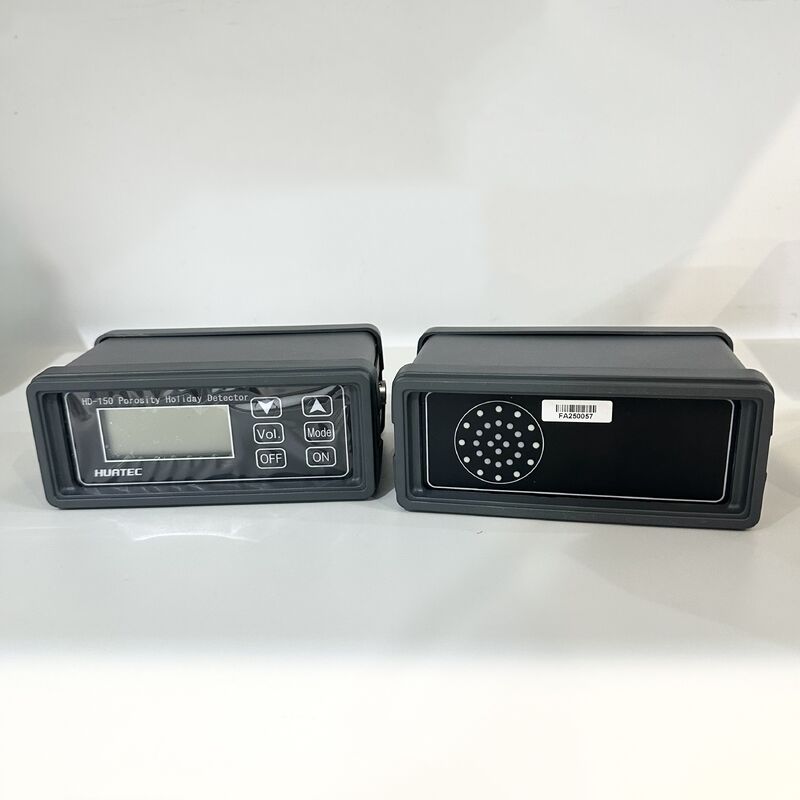

(2) Funkcja instrumentu detekcyjnego: Instrument detekcyjny służy do wykrywania położenia rury,

     kierunku, głębokości. Może również wykrywać długość rury za pomocą instrumentu do obliczania odległości.

     instrumentu.
