HD-150 Wielofunkcyjny lokalizator rurociągów urządzenia do badań korozji i wycieków rurociągów

HD-150 Wielofunkcyjny Lokalizator Rurociągów, Urządzenie do Testowania Korozji i Wycieków

Zastosowanie

Lokalizator rurociągów i detektor porowatości HD-150 jest łatwy w obsłudze. Niezawodność i dokładność wykrywania zostały znacznie zwiększone. Bez konieczności przekopywania ziemi, instrument ten może wygodnie i dokładnie wykrywać pozycję, kierunek, głębokość i punkty wycieków. Jest to jedno z najbardziej zaawansowanych urządzeń w Chinach. Jest niezbędne przy układaniu rurociągów, w przemyśle chemicznym itp.

Parametry techniczne

   (1)   Parametry zestawu nadawczego

    (2) Parametry instrumentu detekcyjnego

       1. Odchylenie pozycji:  <5cm

       2. Zasięg detekcji: < 6m

       3. Precyzja obliczania odległości: <0.1% odległości detekcji

       4. Zasilanie: akumulator 9.6V

       5. Temperatura pracy: -10°C - 50°C

       6. Rozmiar: 165*110*68mm

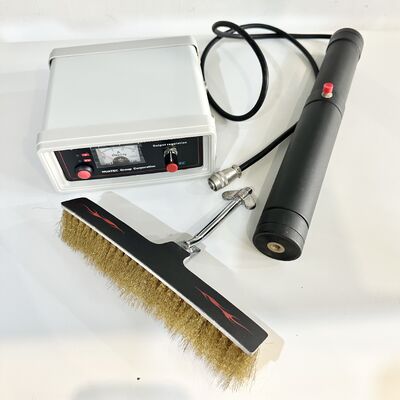

    (3) Parametry instrumentu do lokalizacji wycieków

       1. Precyzja lokalizacji wycieków: >0.5mm2

       2. Zasilanie: akumulator 9.6V

       3. Temperatura pracy: -10°C - 50°C

       4. Rozmiar: 165*110*68mm

Wprowadzenie do instrumentu

1. Cechy instrumentu

   (1) Instrument wykorzystuje konstrukcję płaską, obsługę klawiaturą, co zwiększa

       niezawodność w użytkowaniu terenowym.

   (2) Przyjęcie w pełni cyfrowego filtra pozwala na ustawienie zakresu punktów wycieków, automatyczne

       zapisywanie liczby punktów wycieków. Pokazuje również odległość między punktami.

   (3) Instrument posiada dwa tryby wykrywania wartości szczytowej i zerowej, które zmieniają się automatycznie. Wyłączy się przy niskim poziomie baterii zestawu nadawczego. Wyśle

sygnał przypominający do zestawu odbiorczego automatycznie. Zapisze dane po wyłączeniu.

   (4) Instrument może wykrywać rezystancję między rurą a gruntem, wysyłając sygnał do modulacji alarmu, co zwiększa odporność na zakłócenia. Zestaw nadawczy będzie się automatycznie

dostosowywał do odległości detekcji. Wyłączy się automatycznie po zakończeniu detekcji. Znacznie oszczędza zasoby.

2. Wprowadzenie do systemu instrumentu

 Instrument do inspekcji stanu antykorozyjnego zewnętrznych rurociągów HD-150 składa się głównie z

 zestawu nadawczego, instrumentu detekcyjnego, instrumentu do lokalizacji wycieków i innych akcesoriów.

 Instrument wykorzystuje konstrukcję płaską, jest odporny na wilgoć i kurz, co zwiększa niezawodność w użytkowaniu terenowym.

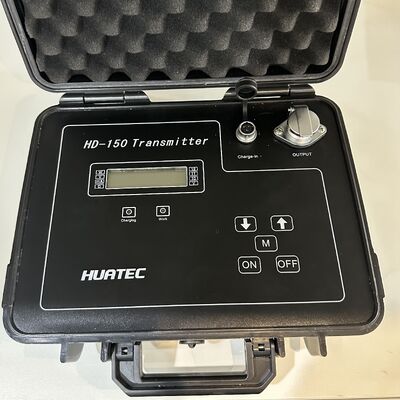

(1)  Funkcja zestawu nadawczego: Służy do wysyłania fal radiowych o określonej częstotliwości, jest

     zazwyczaj używany z zestawem odbiorczym. Może wygodnie i dokładnie wykrywać pozycję,

     kierunek, głębokość i punkty wycieków.

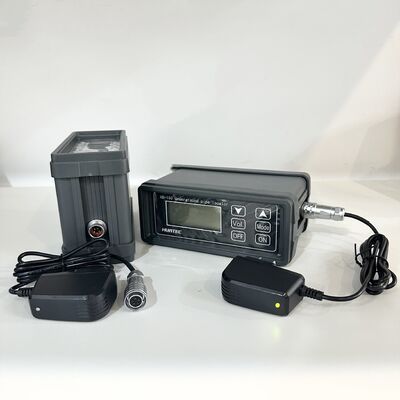

(2) Funkcja instrumentu detekcyjnego: Instrument detekcyjny służy do wykrywania pozycji rury,

     kierunku, głębokości. Może również wykrywać długość rury za pomocą instrumentu do obliczania odległości.

     instrumentu.
