HRD-120Urządzenie do nieniszczącego badania liny stalowej online - Maszyna do inspekcji wewnętrznych i zewnętrznych zerwanych drutów
一. Przegląd produktu
◆ Wykrywanie online liny stalowej wewnętrznych i zewnętrznych zerwanych drutów, zużycia, rdzy, deformacji, luźnych splotów, przeskoku drutu, zmian materiałowych i innych wad.
◆ Raport z wyników badań może spełniać standardy różnych branż i zawiera liczbę zerwanych drutów oraz stosunek powierzchni zerwanych drutów do całkowitej powierzchni zerwanej liny.
◆ Wykorzystanie interfejsu USB komputera (przewodowego) lub "własnej sieci Wi-Fi" (bezprzewodowego) do bezpośredniego próbkowania, przetwarzania i analizy, z alarmem dźwiękowym i świetlnym online oraz wyświetlaniem wyników w czasie rzeczywistym.
◆ Okrągła konstrukcja czujnika, otaczająca obwód, magnesowanie osiowe, natychmiastowe magnesowanie liny stalowej do stanu nasycenia.
◆ Czujnik przyjmuje obudowę ze stopu aluminium, z funkcjami wodoodporności, pyłoszczelności, wstrząsoodporności i odporności na wilgoć.
◆ Stabilna praca, niezawodna wydajność, wysoka dokładność wykrywania, silna odporność na zakłócenia, dokładne dane.
◆ Oprogramowanie ADAPTS do systemów operacyjnych komputerów Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11
◆ Szeroko stosowane w górnictwie, kolejkach linowych, urządzeniach dźwigowych, windach, maszynach portowych, mostach linowych i innych dziedzinach.
二.Konfiguracja systemu i model

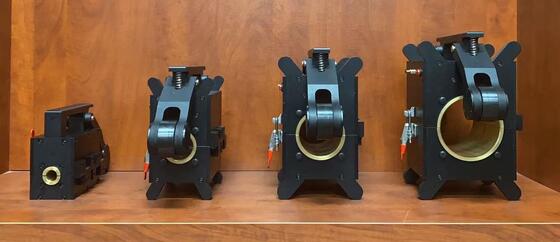

Wszystko wymaga dostosowania: Maszyna do wykrywania wad lin stalowych (mała 48mm - średnia 78mm - duża 108mm)
|
SN. |
Nazwa i model konfiguracji |
Ilość |
Oznaczenie |
| Jednostka czujnika |
W zestawie enkoder |
• Zintegrowana jednostka czujnika
• Szybki odwracalny wzbudnik • Koncentrator sygnału o wysokiej przewodności • Grupa czujników magnetycznych Hall • Pływający pierścień centrujący do pomiaru zużycia • Wysokiej precyzji enkoder odległości • Urządzenie do automatycznego pozycjonowania kółek
1
zestaw
|
W zestawie enkoder2 |
• Alarm w czasie rzeczywistym (konwersja cyfrowo-analogowa hi-fi) |
| • Moduł konwersji analogowo-cyfrowej AD • Moduł automatycznego tłumienia szumów • Moduł alarmu dźwiękowego i wizualnego wykrywania wad • Moduł zapewnienia jakości wykrywania • Tryb plug and play DAQ |
1
zestaw
Zawiera przechwytywanie Wi-Fi
3
|
Wymienne tuleje5 zestawów |
Niestandardowe specyfikacje omawiane osobno |
|
Jednostka przetwarzająca |
4 |
Kabel transmisyjny USB |
1 szt. |
| Wykonany na zamówienie o długości 20 metrów |
5 |
Antena Wi-Fi |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
Jedna na części zamienne |
| 6 |
Oprogramowanie do przetwarzania sygnałów w czasie rzeczywistym w wersji V3.0 |
1 zestaw |
7 |
| Komputer do akwizycji danych (typ tablet) |
1 szt. |
W zestawie ładowarka |
|
| Jednostka akcesoriów |
8 |

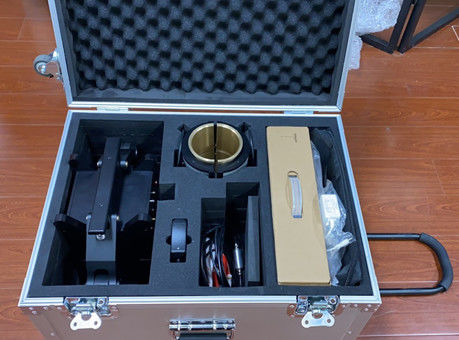

Niestandardowa walizka na instrument |
1 szt. |
| Niestandardowe kółko do zmiany biegu z drążkiem |
9 |
Uniwersalna ładowarka |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
Czerwone światło: Ładowanie |
| Zielone: Naładowane |
10 |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
1 szt.
Elastyczne połączenia dla jednostek czujników
|
| 11 |
Instrukcja obsługi (powiązane dane techniczne) |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
12 |
| Certyfikat (Karta gwarancyjna) |
1 szt. |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
|
| Lista pakowania |
1 szt. |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
|
| 2, wszystkie rozmiary można dostosować na żądanie (i można dokładnie dostosować wymienne tuleje); Na przykład tuleja wymienna 48mm+24mm |
三.Rdzeń techniczny i kwalifikacje prawne |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie próbkowanie przez komputery może zapewnić brak pominięć i błędnych ocen, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
|
2. Trzy instrumenty stałe: Zgodnie z krajowymi normami dotyczącymi złomu lin stalowych w różnych branżach, produkt ten stosuje elektromagnetyczne wykrywanie jakościowe, ilościowe, pozycjonujące, nieniszczące online lin stalowych w zakresie wewnętrznych i zewnętrznych zerwanych drutów, rdzy, zużycia, zmian przekroju metalu, luźnych splotów, przeskoku drutu, deformacji, anomalii materiałowych i innych wad.
3. Instrument prawny: zgodny z amerykańską normą ASTM1571-2021 i chińską normą krajową GB/T21387-2008.
四. Wskaźniki techniczne
Cała seria może wykrywać
zakres średnic lin stalowych:
φ1.5-300mm (wymaga konfiguracji czujnika o innej specyfikacji)
Prędkość względna czujnika i liny stalowej: 0,0-6,0 m/s Najlepsza: 0,1-0,5 m/s
Najlepsza szczelina między tuleją prowadzącą czujnika a liną stalową wynosi 2-4 mm, a dopuszczalna szczelina wynosi 0-15 mmZdolność wykrywania wad zerwanych drutów (LF)Jakościowe:
Dokładność jakościowego wykrywania pojedynczego, skoncentrowanego zerwanego drutu wynosi
99,99%
Ilościowe: Liczba zerwanych drutów w jednym miejscu dopuszcza jedną lub jedną równoważną sztukę błędnej oceny
Wskaźnik dokładności wynosi ponad 92% przy wykrywaniu liczby zerwanych drutów w jednym miejscu bez błędów przez ponad 100 razyWskaźnik ilościowej zmiany przekroju metalu (LMA)Dopuszczalny błąd powtarzalności czułości wykrywania wynosi
±0,055%
Dopuszczalny błąd wartości wskazywanej precyzji pomiaru:
± 0,2%
Waga czujnika: typowe specyfikacje Zasilanie: 5V z baterii komputera
Waga czujnika: typowe specyfikacje < 10 kg (dostosowane do sytuacji faktycznej)Temperatura otoczenia:
-10℃~40℃
Ciśnienie atmosferyczne: 86~106 Kpa Wilgotność względna: ≤85%
