Wysokowydajny, wielofunkcyjny i inteligentny tester prądów wirowych pola zdalnego o wielu częstotliwościach

Wysokowydajny, wielofunkcyjny i inteligentny wieloczęstotliwościowy tester prądów wirowych w polu zdalnym

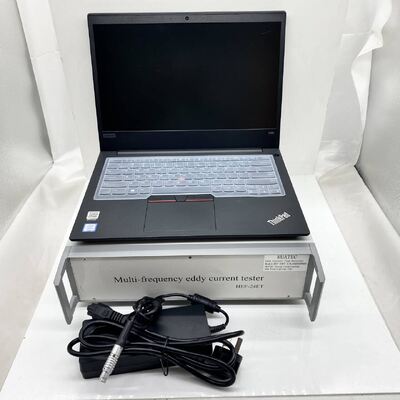

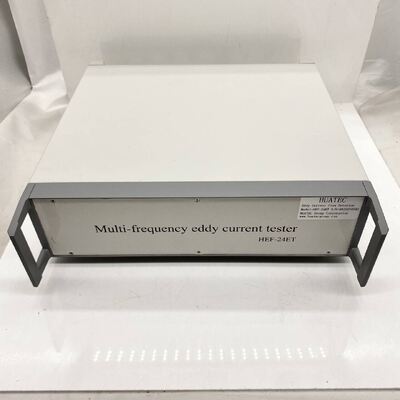

Inteligentny, w pełni cyfrowy, wieloczęstotliwościowy przyrząd do badań prądów wirowych HEF-24ET to nowa generacja urządzeń do nieniszczących badań prądów wirowych. Dzięki zastosowaniu najbardziej zaawansowanej cyfrowej technologii elektronicznej, technologii wieloczęstotliwościowych prądów wirowych i technologii mikroprocesorowej, może on w czasie rzeczywistym wykrywać pęknięcia wewnętrznej i zewnętrznej ścianki rur ferromagnetycznych i nieferromagnetycznych.

HEF-24ET posiada kompletny system badań prądów wirowych. Zintegrowany z konwencjonalnymi systemami badań prądów wirowych o wielu częstotliwościach i wielu kanałach, może również stać się wysokowydajnym, wielofunkcyjnym, inteligentnym aparatem do badań prądów wirowych.

Dzięki czterem względnie niezależnym kanałom testowym, HEF-24ET może odbierać cztery sygnały prądów wirowych absolutnych i cztery sygnały różnicowe. Poprzez przełączanie programowe, przyrząd może być również przełączony na dwa dwuczęstotliwościowe detektory prądów wirowych z dwoma jednoczesnymi połączeniami sond. Częstotliwość testowania wynosi od 50 Hz do 10 MHz z możliwością wyboru zakresu zmiennej częstotliwości, a urządzenie posiada funkcję wzmacniania słabych sygnałów testowych i silną zdolność przeciwdziałania zakłóceniom. Stosowany do testowania pęknięć rur, z sondą wewnętrzną, może łatwo wykrywać wady takie jak pęknięcia powierzchni wewnętrznej/zewnętrznej ścianki, wżery, korozję, ścieńczenie, materiały ściankowe i wady wewnętrzne. Posiada również funkcje automatycznego testowania sterowanego komputerowo, wyświetlacza cyfrowego, wysokiej czułości testowania, stabilnej wydajności i tak dalej.

Dlatego HEF-24ET jest szczególnie odpowiedni do wykrywania wad i pomiaru grubości ścianek oraz analizy oceny rur metalowych (miedzianych, tytanowych, aluminiowych, cyrkonowych i innych materiałów metalowych) oraz części metalowych w służbie w energetyce jądrowej, energetyce, petrochemii, przemyśle lotniczym, lotnictwie i innych działach. Bardziej szczegółowo, na przykład do testowania rur kotłowych przed lub w trakcie eksploatacji, rur wymienników ciepła, rur podziemnych i rur żeliwnych itp.

Specyfikacja

1. Zakres częstotliwości: 50 Hz ~ 10 MHz

2. Dwie niezależnie wybieralne częstotliwości

3. 3 jednostki mieszające (automatyczny mikser)

4. Pamięć śladu w czasie rzeczywistym dla 4 sygnałów prądów wirowych

5. Zakres wzmocnienia: 0 ~ 99dB płynnie regulowany, praca każdego pliku w krokach co 0,1dB

6. Obrót fazy: 0 ~ 359 ° płynnie regulowany, precyzja 1 °. W procesie ustawiania fazy ekran natychmiast wyświetla zmianę fazy w impedancji po planach oraz wartości amplitudy i fazy sygnału prądów wirowych, co jest wygodne i intuicyjne

7. Regulowany stymulator sondy, 1-8

8. Szybkie elektroniczne balansowanie cyfrowe / analogowe

9. Cztery ślady planu impedancji i osiem analiz krzywych wewnętrznych pasm,

10. Wyświetlanie skanowania czasowego.

11. Funkcja wygaszania opóźnionego ścieżki pamięci

12. Dialog człowiek-maszyna sterowany menu (w języku angielskim).

13. System operacyjny to WinXp, Win7, Win8

14. Automatyczny pomiar amplitudy i fazy sygnału oraz wolne (regulowane) odtwarzanie sygnałów prądów wirowych

15. Filtrowanie cyfrowe: dolnoprzepustowe: 0 Hz ~ 2000 Hz, górnoprzepustowe: 0 Hz ~ 2000 Hz.

16. Funkcja analizy konfiguracji

17. Może być wyposażony w dostęp do form absolutnych, różnicowych i samokompensujących, w tym sond typu przelotowego, wtykowego, płaskiego, punktowego, obrotowego i innych

18. Z unikalnym alarmem w dziedzinie fazy / amplitudy o nieustalonej amplitudzie

19. Wielokrotne sprzętowe porty wyjściowe alarmowe

20. Alarm w czasie rzeczywistym, alarm opóźniony

21. Masowa pamięć może przechowywać różne procedury testowe i dane testowe

22. Wyświetlanie C-scan

23. Automatyczne wyświetlanie krzywych fazy / głębokości defektu

24. Wyświetlanie na jednym ekranie przekroju rurociągu w eksploatacji, numeru rankingu badanych rur i sygnałów z badań prądów wirowych.

25. Klasyfikowane oznaczenia przekroju rurociągu, tworzące mapę przeglądową badań prądów wirowych rurociągu w eksploatacji

26. Klasyfikowane statystyczne wyniki badań (wyświetlanie tabel i histogramów), ułatwiające analizę kumulatywną wyników badań

27. Automatyczne wyświetlanie kalendarza i czasu

28. Opcjonalny system analizy danych

Zastosowania

Szczególnie przydatny w energetyce jądrowej, energetyce, przemyśle petrochemicznym, przemyśle lotniczym, lotnictwie i innych działach do wykrywania wad i pomiaru grubości ścianek rur miedzianych, tytanowych, aluminiowych, cyrkonowych i innych części metalowych w eksploatacji, a także do badań, analizy i oceny różnych rurociągów ferromagnetycznych.
