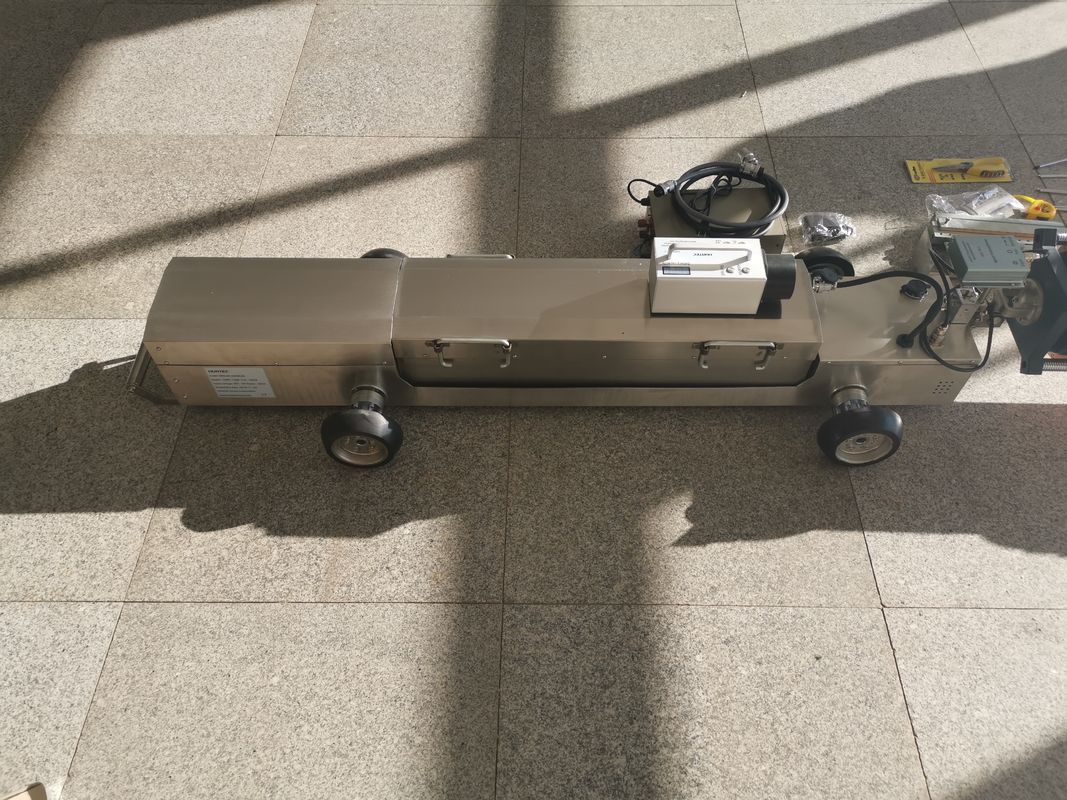

HUATEC X-ray Pipe Crawler HXPC-100B1
Główne obiekty wykrywania
·Inspekcja spoiny obwodowej rurociągu: 100% ekspozycja panoramiczna jest przeprowadzana na spoiny obwodowe rurociągu, aby wykryć wady, takie jak porowatość, włączenie złomu, brak penetracji,pęknięcia, itp. Ten rodzaj wykrywania zazwyczaj wykorzystuje wiązkę rentgenowską 360 ° x 30 ° w celu zapewnienia okrągłego obrazowania spawania.
·Wykrywanie korozji i grubości ścian korpusu rurociągu: może wykryć korozję, erozję i utratę grubości ścian wewnętrznej ściany rurociągu,w tym korozję pod warstwą izolacyjną (CUI) rurociągu z warstwą izolacyjną, a zazwyczaj nie wymaga wyłączenia lub usunięcia warstwy izolacyjnej.
·Nieprawidłowości wewnętrzne w strukturze: w rurociągu występują zablokowania, osadzenia, deformacje lub inne uszkodzenia mechaniczne.
Parametry
|
Model wędrowniczy
|
HXPC-100B1X
|
|
Stosowana średnica wewnętrzna rury
|
Φ400-1100 mm
|
|
Optymalny nachylony nachylnik rury czyszczącej
|
12°
|
|
metoda kontroli
|
Pozycjonowanie magnetyczne
|
|
napięcie wyjściowe
|
150-250 kv
|
|
Prąd wyjściowy
|
3 mA
|
|
czas ekspozycji
|
0-3 minuty
|
|
dokładność pozycji
|
± 5 mm
|
|
Prędkość jazdy
|
12 m/min
|
|
Napięcie / pojemność baterii
|
108V/7AH, 108V/12AH
|
|
Odległość spaceru bez narażenia
|
2000 m
|
|
Zastosowana grubość ściany
|
≤ 34 mm
|
|
Całkowita długość czołgacza, mm
|
2100 ((koło samochodu1100mmbut550mm)
|
|
Tryb jazdy
|
Jednorazowy napęd
|
|
rozmiar punktu ogniskowego
|
2.0*2.0
|
|
kąt promieniowania rentgenowskiego
|
360°*30°
|
|
Temperatura otoczenia roboczego
|
-20°C do +75°C
|
|
temperatura przechowywania
|
0°C do +60°C
|
|
Zastosowana wilgotność otoczenia
|
≤ 85%
|
|
Waga pudełka akumulatorów
|
21 kg,42 kg
|
|
Masa generatora
|
13 kg
|
|
Waga wspinaczki
|
30 kg
|
|
Promień obrotu pełzacza
|
>7D
|
|
Rodzaj generatora
|
HUATEC XXGH-2505wrurka amic
|
Cechy
Ja... W przeciwieństwie do sterowania sprzętem poprzez słuchanie dźwięków, manipulatorzy mogą kontrolować momenty ekspozycji i manipulować przewodnikiem rurociągów rentgenowskiego, aby poruszać się do przodu lub do tyłu za pomocą orientacji magnetycznej.
Ja... Lokalizatory magnetyczne mają następujące cechy: wyższą dokładność pozycji, silną przepuszczalność i większą stabilność.
Ja... Prześwietlacze przewodów radiologicznych mogą wyświetlać napięcie akumulatora i bezpośrednio oceniać jego zużycie.
Ja... Oprogramowanie X-ray pipeline crawlers jest napisane z kodami usterek.
Ja... Przewód przewodowy rentgenowskie ma mniejsze rozmiary, lżejszą wagę i jest wygodniejsze do transportu i obsługi.
Ja... Wyposażone w wszelkiego rodzaju funkcje ochronne, w tym ochronę przed wpadaniem w wodę, ochronę przed 20 minutami bez pracy itp.
Ja... Dzięki modułowej konstrukcji użytkownicy mogą łatwo wymienić sterownik, płytę obwodową i inne części.
Ja... Generator przyjmuje mały przenośny wykrywacz wad obwodowych stożkowych celu 2005: sterownik i głowica maszyny są oddzielone, co jest wygodniejsze dla użytkowników do wymiany, debugowania,i badanieJeśli generator jest wyposażony w sterownik, cały zestaw może być używany jako przenośny wykrywacz wad.
Ja... Pociąg jest wyposażony w fałszywe obciążenie, a czas jest ustawiony na 0,2 minuty.Ta funkcja umożliwia użytkownikom nauczyć się, jak znaleźć i określić usterkę.
Ja... Węzeł wydłużający przyjmuje połączenie bez klucza, co jest wygodniejsze do wymiany.
Ja... Odbiornik magnetyczny posiada 8 zakresów biegów, które spełniają wymagania różnych średnic.
