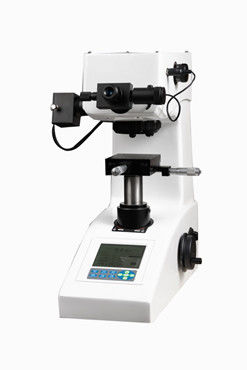

W pełni automatyczny tester twardości Vickersa z cyfrowym wyświetlaczem dotykowym HVS-100MDX-AXY
W pełni automatyczny mikrotwardościomierz Vickersa HVS-100MDX-AXY składa się z dwóch części:
l Automatyczny tester twardości Vickersa z cyfrowym wyświetlaczem dotykowym THV-100MDX
l Vickers HVS—AXYsystem automatycznego pomiaru i kontroli twardości
Automatyczny tester twardości Vickersa z cyfrowym wyświetlaczem dotykowym HV-100MDX
①,Wprowadzenie do produktu:
Automatyczny tester twardości Vickersa z cyfrowym wyświetlaczem dotykowym HV-100MDXjest:1.
2.
Gwarancja i naprawa3.
Zobowiązanie do obsługi posprzedażnej4.
Zapewnienie bezpłatnego wsparcia technicznego dla użytkowników zgodnie z ich wymaganiami. ,
Główne cechyOkular mikrometryczny

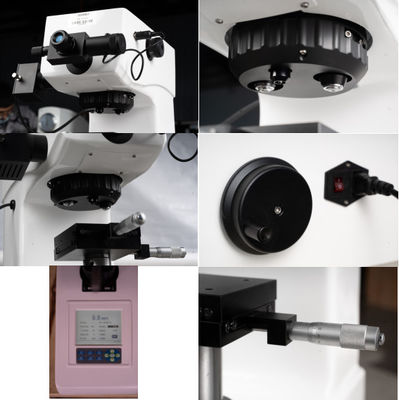

Gwarancja i naprawa3. Obrotowa wieżyczka jest wyposażona w dwa obiektywy o różnym powiększeniu, 10x i 20x, które mogą być używane do skanowania szerokiego zakresu konturów próbki przy niskim powiększeniu, w zależności od potrzeb.
Zobowiązanie do obsługi posprzedażnejDostępne są obiektywy o powiększeniu 10x i 20x do pomiarów, a 40x jest opcjonalny.
Zapewnienie bezpłatnego wsparcia technicznego dla użytkowników zgodnie z ich wymaganiami.Podczas testu docisk i obiektyw automatycznie przełączają się między sobą, a punkt testowy jest automatycznie i precyzyjnie pozycjonowany;
Może być kalibrowany zgodnie ze standardowymi blokami twardości lub skalami długości, a korekta twardości może być wykonywana automatycznie zgodnie z wysokimi, średnimi i niskimi wartościami twardości, co sprawia, że wartość twardości jest dokładniejsza.
7.Konwersja między różnymi wartościami twardości;8.
9.
10.
11.
,12.
,;
③,Parametry techniczne:model
HV-100MDXOkular mikrometryczny2,0 kgf (19,6 N), 3,0 kgf (29,4 N), 5,0 kgf (49,0 N), 10,0 kgf (98,0 N), 20,0 kgf (196 N), 30,0 kgf (294 N), 50,0 kgf (490 N), 60,0 kgf (588 N), 80,0 kgf (784 N), 100,0 kgf (980 N)
|
(Wartość siły można dostosować)
|
Standardy wykonania
|
|
GBT4340.1, GBT4340.2, ASTM_E92
|
Konwersja wartości twardościZgodnie ze standardami GB1172-99 i ASTM
|
|
Dokładność spełnia
|
JJG260-91, JIS B 7725, JIS B 7734, GB/T3430.2-99
|
|
ASTM E-384, ISO 6507-2, ISO4546
|
Metoda przykładania obciążenia
|
|
Automatyczne ładowanie/przytrzymanie/rozładowanie
|
Mechanizm obrotowej wieżyczki
Automatyczny, ręczny
|
|
Obiektyw - wgłębnik - obiektyw automatyczne przełączanie i obrót
|
Automatyczna wieżyczka zapewnia szybką i łatwą sekwencję operacji bez ręcznego obracania wieżyczki, umożliwiając automatyczne przełączanie obiektywu i wgłębnika. Środek obiektywu i środek wgłębnika są precyzyjnie wyrównane w odległości 1 mikrona, zapewniając dokładne pozycjonowanie próbki podczas wgniatania. Położenie środka obiektywu jest regulowane.
|
|
Minimalna jednostka testowa
|
0,01 µm
Wyjście danych
Odczyt na wyświetlaczu LCD, bezpośrednie zapisywanie na USB w formacie EXCEL
|
|
Skala konwersji
|
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
|
|
Zakres testu twardości
|
8~2900HV
|
|
Metoda przykładania siły testowej
|
Automatyczna (ładowanie, przytrzymanie, rozładowanie)
|
|
Okular pomiarowy
|
Elektroniczny 10x
|
|
Obiektyw
|
10X, 20X
|
|
Całkowite powiększenie
|
100X, 200X
|
|
Czas przytrzymania siły testowej
|
1~99s
|
|
Maksymalna dopuszczalna wysokość próbki
|
160 mm
|
|
Odległość od środka wgłębnika do zewnętrznej ściany
|
160 mm
|
|
Rozmiar
|
Około 55 kg
|
|
Waga
|
Około 55 kg
|
|
Można automatycznie wybierać punkty, klikając myszą dowolny punkt na interfejsie, ustawić pozycję początkową linii prostej i losową pozycję ruchu, oraz sterować ruchem automatycznego stolika XY w 8 kierunkach, klikając myszą. Można regulować prędkość, automatycznie resetować i dowolnie czyścić współrzędne.
|
AC220V + 5%, 50-60Hz
|
|
④
|
,
|
|
Akcesoria standardowe:
|
NazwaIlośćNazwa
|
IlośćOkular mikrometryczny1
|
Blok twardościomierza Vickersa
|
2 szt.
|
Blok twardościomierza Vickersa
|
2 szt.
|
|
Zapasowy bezpiecznik (2A)
|
Dane techniczne
|
Przewód zasilający
|
Dane techniczne
|
|
Pokrowiec przeciwpyłowy
|
1
|
Dysk USB
|
1
|
|
Rysik
|
1
|
Klucz imbusowy (2,5 mm)
|
Dane techniczne
|
|
Nóżki poziomujące
|
Dane techniczne
|
Certyfikat produktu, karta gwarancyjna
|
Dane techniczne
|
|
Instrukcja obsługi
|
Dane techniczne
|
System automatycznego pomiaru i kontroli twardości Vickersa HVS—AXY
|
|
|
Ten automatyczny system pomiaru twardości jest przeznaczony głównie do testowania twardości Vickersa różnych metali i niektórych materiałów niemetalicznych. Może mierzyć twardość różnych części metalowych i elementów po obróbce cieplnej. Nadaje się również do pomiaru efektywnej głębokości warstwy utwardzonej, stref wpływu ciepła powłok i spoin. Może być również używany do obserwacji wewnętrznej struktury metalograficznej różnych części metalowych oraz do przechwytywania, wyświetlania i drukowania obrazów.
|
|
一,
|
|
Parametry techniczne
1.
Kamera ma wbudowane 5 milionów pikseli, a obraz jest wyraźny.
2.W siedzibie użytkownika obie strony przeprowadzą inspekcję i odbiór wyglądu, działania i dokładności sprzętu zgodnie z odpowiednimi normami krajowymi, umowami technicznymi, listami konfiguracji, parametrami technicznymi produktu i wskaźnikami technicznymi fabrycznymi;System operacyjny komputera: Windows 10
Precyzyjny automatyczny stolik XYSilnik napędowySilnik krokowySterowanie napędemPrędkość ruchu w osiach XY można elastycznie zmieniać za pomocą oprogramowania
Gwarancja i naprawaMaksymalny zakres ruchu50 × 50 mm w kierunku XY
Zobowiązanie do obsługi posprzedażnejPrędkość ruchu
|
1-10 mm/s, regulowana
|
Powtarzalność przemieszczenia
|
|
W granicach 1 µm-3 µm
|
Ustawienie trybu ruchu stolika
|
|
Można automatycznie wybierać punkty, klikając myszą dowolny punkt na interfejsie, ustawić pozycję początkową linii prostej i losową pozycję ruchu, oraz sterować ruchem automatycznego stolika XY w 8 kierunkach, klikając myszą. Można regulować prędkość, automatycznie resetować i dowolnie czyścić współrzędne.
|
4.
|
|
|
Oprogramowanie do pomiaru i kontroli
|
|
Opis systemu
|
Może wykonywać skanowanie panoramiczne i skanowanie krawędzi. Może automatycznie zakończyć ciągłe dociskanie, przytrzymanie obciążenia, odczyt i rejestrację danych. Wybierając metodę pomiaru, wszystkie pomiary zostaną zakończone automatycznie i szybko.1 szt.1 szt.
|
|
Może wygodnie wyprowadzać różne dane pomiarowe, tabelę wartości twardości, głębokość warstwy utwardzonej, wartość maksymalną, średnią i minimalną.
|
Sterowanie twardościomierzem
|
|
Automatyczne sterowanie twardościomierzem: automatyczna wieżyczka (obiektyw, wgłębnik, automatyczne przełączanie obiektywu), automatyczne ładowanie, automatyczne sterowanie pomiarem
|
Jasność źródła światła mikrotwardościomierza można ustawić
|
|
Wybierz sterowanie konwersją obiektywu i odzwierciedl zmiany parametrów obliczeniowych w interfejsie oprogramowania
|
Wybierz lub rozpocznij sterowanie wgłębnikiem twardościomierza, aby automatycznie wejść w pozycję ładowania, załadować, przytrzymać, rozładować i automatycznie powrócić do pozycji soczewki pomiarowej
|
Zapewnienie bezpłatnego wsparcia technicznego dla użytkowników zgodnie z ich wymaganiami.System oprogramowania może sterować automatycznym stolikiem do zaprogramowanego ruchu i może wykonywać:
|
1) Tryb pomiaru (Losowy A)
|
Użyj tego trybu, aby wykonać wgniecenie i odczyt w dowolnym punkcie.2) Tryb pomiaru (Losowy B)
Mierz i odczytaj dowolny punkt. Obróć wybraną pozycję współrzędnych pod dowolnym kątem.
3) Wykonaj wgniecenie i odczyt w poziomie (oś X)
4) Wykonaj wgniecenie i odczyt w pionie (kierunek osi Y)
|
|
5) Tryb pomiaru (Ustawienie linii A)
|
Użyj tego trybu, aby wykonać wgniecenie i odczyt na powierzchni w kierunku ukośnym (ruch w kształcie litery Z, tj. ruch połamanej linii do pomiaru głębokości warstwy nawęglonej).
6) Tryb pomiaru (Ustawienie linii B)
Użyj tego trybu, aby wykonać wgniecenie i odczyt w stałych odstępach czasu.
7) Śledzenie ruchu współrzędnych i inne metody programowania ruchu
Powyższe może ustawić 8 linii prostych jednocześnie, a każda linia prosta może ustawić 999 pozycji
|
|
Metoda pomiaru
|
Tryb automatyczny: automatyczne ładowanie + automatyczny pomiar + automatyczne wyświetlanie wyników pomiaru
Opcjonalny pomiar w trybie ręcznym
Metody akwizycji/rozpoznawania obrazu
Przyjmuje wysokiej jakości kamerę o wysokiej rozdzielczości z rozdzielczością 5 milionów pikseli i akwizycją oryginalnego obrazu w dużym rozmiarze; wiele metod kompresji obrazu jest wygodnych w użyciu (obraz i wyniki pomiaru są przechowywane w popularnych formatach plików, takich jak BMP i JPG).
Automatyczny system pomiaru wgnieceń Vickersa wykorzystuje technologię rozpoznawania pikseli do analizy obrazu wgniecenia za pomocą dedykowanego oprogramowania do analizy wgnieceń twardości Vickersa. Oprogramowanie analityczne wykorzystuje technologię przetwarzania obrazów cyfrowych i algorytm segmentacji krawędzi do ekstrakcji krawędzi wgniecenia testowego, a następnie wykorzystuje teorię wielorozdzielczości falkowej do analizy sygnału próbkowania wgniecenia testowego. Metoda najmniejszych kwadratów jest używana do dopasowania prostej krawędzi wgniecenia w celu ekstrakcji krawędzi mikrotwardościomierza. Ta metoda może szybko i dokładnie wyodrębnić obszar wgniecenia z testu mikrotwardości Vickersa i automatycznie obliczyć wartość twardości Vickersa, tym samym poprawiając czytelność niejasnych wgnieceń na nierównych powierzchniach.
Czas automatycznego pomiaru
Około 0,3 sekundy/1 wgniecenie
Powtarzalność pomiaru
±1,0% (700HV/500gf)
Minimalne mierzalne wgniecenie
Około 5 µm (pomiar automatyczny)
Najmniejsza jednostka pomiarowa
0,01 µm
|
|
Język
|
Angielski
Format wyjściowy danych / Funkcje edycji
|
|
Raporty z inspekcji mogą być dostosowane do wymagań użytkownika;
|
Za pomocą oprogramowania do przetwarzania danych głębokości warstwy utwardzonej utworzonej po ciągłym pomiarze próbki mogą być wyświetlane w formie tabeli;
Może wygodnie wyprowadzać różne dane pomiarowe, tabelę wartości twardości, głębokość warstwy utwardzonej, wartość maksymalną, średnią, minimalną, a także wyświetlać i wyprowadzać obrazy kolorowe z wartościami twardości;Wartości twardości, tabele twardości, wykresy głębokości warstwy utwardzonej i dane wstawiania obrazu mogą być elastycznie edytowane i drukowane w WORD (EXCEL opcjonalnie) w celu wygenerowania raportów z testów zawierających statystyki matematyczne i krzywe głębokości warstwy utwardzonej (format WORD) (opcjonalnie EXCEL). Obserwowana topografia próbki może być również drukowana i zapisywana, bezpośrednio odzwierciedlając mikrostrukturę wgniecenia i tło. Analiza metalograficzna i obserwacja mogą być również przeprowadzane pod obiektywami o różnym powiększeniu.二,
|
|
Zakres dostawy:
|
System automatycznego pomiaru i kontroli twardości Vickersa HVS—AXY
|
|
1 zestaw
|
1
|
|
Automatyczny stolik i skrzynka napędowa (150 × 150 mm, ruch X, Y 50 mm)
|
1 szt.1 szt.Komputer markowy
|
|
1 szt.
|
31 szt.1 szt.
|
|
4
|
Adapter optyczny i mocowanie C
|
|
1 szt.
5
|
Dysk USB (zawierający oprogramowanie HVS-AXY)
1 szt.
三,
|
Serwis pogwarancyjnyW siedzibie użytkownika obie strony przeprowadzą inspekcję i odbiór wyglądu, działania i dokładności sprzętu zgodnie z odpowiednimi normami krajowymi, umowami technicznymi, listami konfiguracji, parametrami technicznymi produktu i wskaźnikami technicznymi fabrycznymi;
|
|
Czas dostawyDostawa nastąpi w ciągu 10 dni roboczych od podpisania i wejścia w życie umowy.2.
|
|
|
Dane techniczne
|
1) Dostarczyć kupującemu fabryczną gwarancję jakości i pełną dokumentację techniczną wraz z instrumentem;
|
1)
|
|
|
Dostarczyć kupującemu polską wersję instrukcji obsługi wraz z instrumentem, w tym instrukcję instalacji, obsługi, konserwacji, użytkowania i naprawy instrumentu;
|
1)
|
|
|
Specjalne oprogramowanie z niezależnymi prawami własności intelektualnej i zapasowa płyta CD są dostarczane w zestawie, a użytkownicy cieszą się dożywotnim prawem do korzystania z oprogramowania.
|
1)
|
|
|
Instalacja, uruchomienie, odbiór i szkolenie
|
1)
|
|
|
Odpowiedzialność za bezpłatną instalację i debugowanie sprzętu po jego przybyciu;
|
2)
|
W siedzibie użytkownika obie strony przeprowadzą inspekcję i odbiór wyglądu, działania i dokładności sprzętu zgodnie z odpowiednimi normami krajowymi, umowami technicznymi, listami konfiguracji, parametrami technicznymi produktu i wskaźnikami technicznymi fabrycznymi;3)
4.
Gwarancja i naprawa
Zobowiązanie do obsługi posprzedażnej
Zapewnienie bezpłatnego wsparcia technicznego dla użytkowników zgodnie z ich wymaganiami.
