Blok odniesienia ISO 3452-3 typu 1

Referencyjny blok typu 1 wg ISO 3452-3

Panele czułości NiCr typu bliźniaczego,Panele do badań penetracyjnych z pęknięciami NiCr typu bliźniaczego

Panel testowy typu 1 wg ISO 3452-1

Panele do badań penetracyjnych z pęknięciami NiCr typu bliźniaczego służą do porównywania i oceny czułości oraz wydajności penetrantów barwnych.

Są dostępne w głębokości defektu 10, 20, 30 i 50 mikronów (0,0004, 0,0008, 0,0012, 0,002 cala).

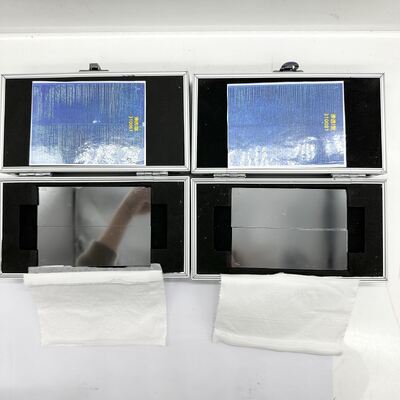

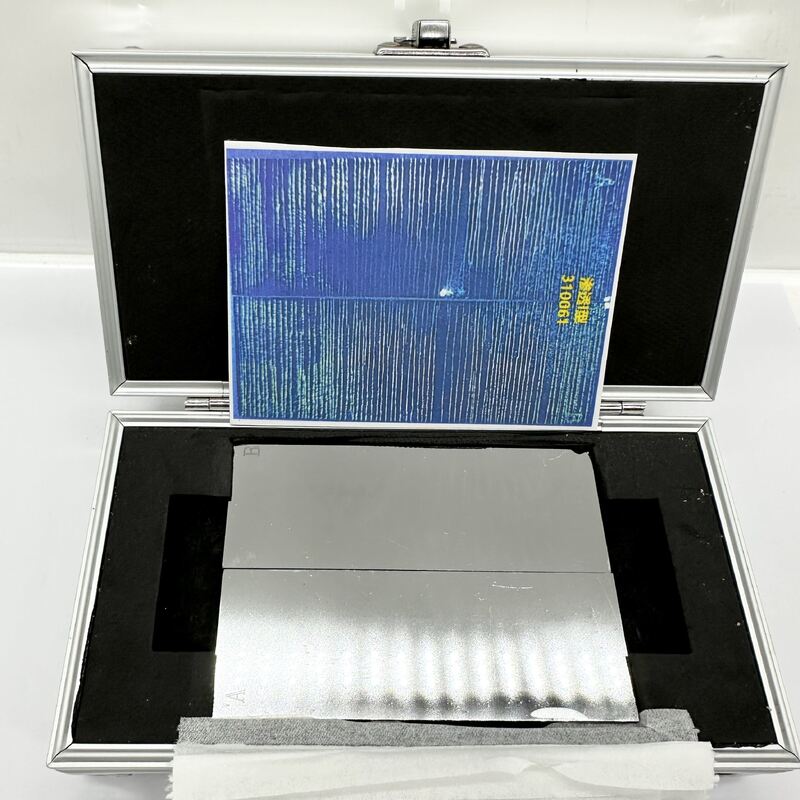

Każdy zestaw składa się z pary identycznych paneli oznaczonych A i B z certyfikatem producenta i fotografią pęknięcia.

Panele te są wykonane przez napawanie twardego stopu niklu i chromu na podłożu mosiężnym o grubości 2 mm i naprężanie panelu na rozciąganie. Twardy stop NiCr jest kruchy w porównaniu do podłoża mosiężnego, dzięki czemu pęknięcia powstałe w warstwie napawanej są ograniczone do grubości warstwy. Panel jest następnie cięty na pół prostopadle do kierunku pęknięć, tworząc w ten sposób dopasowaną parę praktycznie identycznych pęknięć o kontrolowanej głębokości.

Panele NiCr są używane do porównywania nowych i zużytych penetrantów, a także mogą być używane do porównywania wydajności różnych materiałów penetracyjnych lub różnych technik przetwarzania.

Gwarantowana równoważność z panelami dostarczanymi przez Sherwin i Magnaflux.

Zgodność ze specyfikacjami: ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
