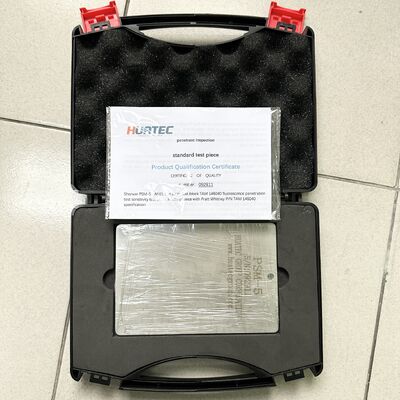

Blok kalibracyjny panelu monitorującego system penetrantów PSM-5

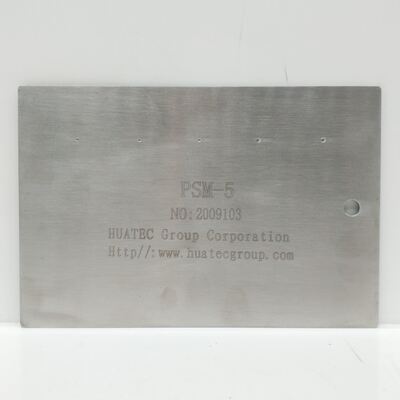

Panel monitorujący system penetrantów. Stalowy panel o grubości 0,090 cala i wymiarach 4 x 6 cali. Pasek chromowany biegnie wzdłuż jednego boku panelu. Pięć centrów pęknięć jest równomiernie rozmieszczonych na chromowanej powierzchni w kolejności wielkości; największe jest łatwo widoczne przy penetrantach o niskiej czułości, podczas gdy najmniejsze jest trudne do zaobserwowania nawet przy materiałach o wysokiej czułości. Obok chromowanej sekcji znajduje się obszar piaskowany o „średniej chropowatości”, służący do oceny charakterystyki zmywania penetrantu.
Panel PSM-5 występuje w dwóch wersjach. Obie wersje są produkowane zgodnie ze specyfikacjami:
Typ piaskowany - posiada chromowany pasek, który został lekko piaskowany w celu zmatowienia powierzchni.
Typ gładki - chromowany pasek drugiej wersji nie jest piaskowany.
Przetwarzanie panelu PSM-5 spełnia wymagania MIL-STD-6866 i ASTM E-1417 dotyczące codziennej kontroli systemu.
|
Specyfikacja
|
Wszystkie wymiary liniowe zgodne z wymaganiami AS2083/2005, BS2704/1978/1983, gdzie dotyczy. Obróbka cieplna zgodna z wymaganiami GB/T6394/2002. Tam, gdzie to możliwe, tolerancje (+/-0,1 mm), chyba że zaznaczono inaczej. |
| Materiał: |
Raport z badań zgodnie z ISO 10474-3.1.B, JIS G 0415-3.1.B |
| Głębokość |
106µm |
| Szerokość |
0,2~0,5µm |
| Właściwości utleniające |
W temperaturze -55°C ~ 200°C - przechowywać przez trzy lata bez metamorfizmu, bez utleniania, kolor i połysk są srebrne |
| IDENTYFIKOWALNOŚĆ |
Użyte standardy kalibracyjne są identyfikowalne z międzynarodowymi standardami |
Użycie bloku testowego PMS-5
„Blok testowy do monitorowania systemu penetrantów” może stanowić metodę szybkiego określenia ciągłej wydajności systemu badań penetracyjnych, który może odzwierciedlać różne czynniki w systemie. Czy środki chemiczne, środki czyszczące, suszarki i środki wywołujące są normalne, czy nie. Blok testowy PSM-5, znany również jako blok standardu znanych defektów, może ujawnić nagłą utratę wydajności każdego czynnika, tym samym ostrzegając operatora o awarii wydajności systemu, aby uniknąć błędów i pominięć. Blok testowy PSM-5 jest najbardziej praktycznym narzędziem do badań penetracyjnych, spełniającym wymagania MIL-STD-6866 i ASTM E1417, a także spełniającym wymagania P&WA TAM146040.
Kształt i struktura bloku testowego PMS-5

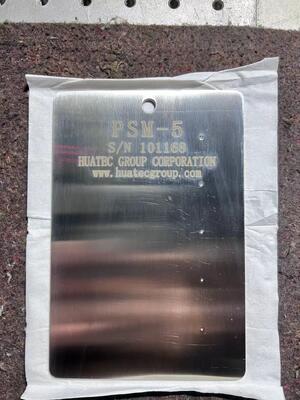

Blok testowy PSM-5 jest wykonany zgodnie ze standardem P&WA, jego matrycą jest stal nierdzewna, powierzchnia jest podzielona na dwie części: strefę chromowania i strefę piaskowania, na strefie chromowania rozmieszczonych jest 5 promieniowych pęknięć o różnej wielkości, ich kształt i rozmiar pokazano na Rysunku 1. Wzór 5 promieniowych pęknięć na bloku testowym ma kształt gwiazdy lub promieniowy. Obszar chromowania jest polerowany na lustro, a obszar piaskowania ma średnią chropowatość.
