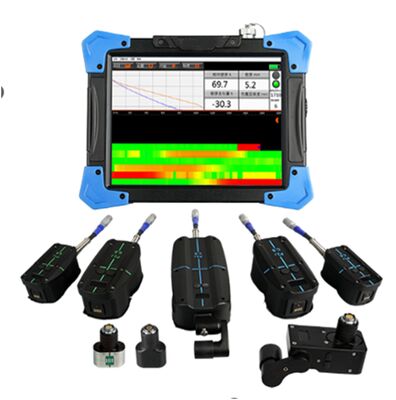

Detektor grubości ścianki metalowej rury z pomiarem grubości poza płaszczem, wykorzystujący prądy wirowe impulsowe (HEF-17B) do inspekcji w trakcie eksploatacji

HEF-17B Prąd pulsowy wirowy w trakcie eksploatacji w badaniu grubości ściany rury metalowej poza warstwą pokrycia Instrument wykrywający

1       Krótkie wprowadzenie

Sprzęt może być stosowany do kontroli grubości ścian rur metalowych poza warstwą pokrycia w trakcie eksploatacji, zamiast tradycyjnych impulsów prądu sinusoidalnego do prądu impulsowego, pole magnetyczne impulsowe poza przewodnikiem, przewodnik w pulsowanym czujniku prądu wirusowego,poprzez pomiar procesu tłumienia pola elektromagnetycznego pulsującego wiru prądu, w celu oceny stopnia korozji grubości ścian rur.W porównaniu z tradycyjną metodą wykrywania grubości ścian:Bez błyszczącego, bez sprzężenia, ciągłe skanowanie sprzętu w eksploatacji, może znacznie poprawić wydajność wykrywania.

W porównaniu z konwencjonalną technologią testowania prądu wirusowego,funkcje skanowania precyzyjnego:mniejsze zakłócenia ze strony czynników środowiskowych, wysoka wydajność wykrywania, wyższa rozdzielczość (może wykryć niewielką korozję, wskaźnik niewykrywania jest niezwykle niski),odpowiedni do wykrywania korozji części wysokiego ryzyka bez warstwy powłoki (bez lub po usunięciu) lub cienkiej warstwy powłoki (mniej niż300mm warstwy powłoki przeciwkorozyjnej itp.), na przykład: rurociąg procesowy zakładu produkcyjnego, ściana wodna, rurka pieca, mała rurociąg łącznikowy, łokieć, sznurek itp.

2      Model i konfiguracja

3 Cechy funkcjonalne

Ja...  ★Na sondzie znajdują się klawisze skrótów i ekran LCD, który może wyświetlać status pracy i dane wykrywania w czasie rzeczywistym,i wydajność pracy jest znacznie poprawiona bez częstej pracy gospodarza podczas procesu wykrywania.

Ja...  ★Sonda wykorzystuje technologię elektronicznego skupiania, która ma wyższą rozdzielczość przestrzenną, większą rozpoznawalność i silniejszą zdolność przeciwdziałania zakłóceniom w przypadku lokalnych wad korozyjnych.

Ja...  Niewrażliwe na kształt defektówCTS, może wykrywaćkorozja grubości ściany lub inne wady redukcji grubości elementów metalowych "z warstwą pokrywającą (warstwa izolacyjna, warstwa chłodząca, warstwa ochronna itp.) ".

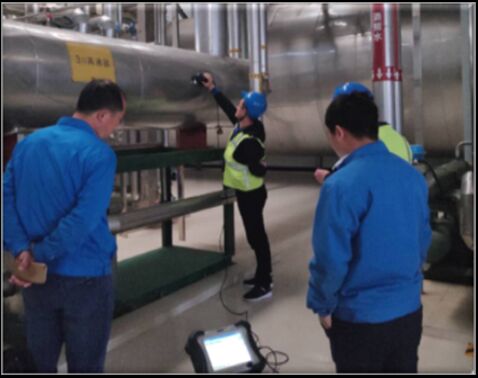

Ja...  Kontrola może być przeprowadzana podczas pracy urządzenia (wysoka temperatura, niska temperatura, materiały w urządzeniach itp.).

Ja...  Materiały wykryte: wykrycie pozostałych grubości ścian ferromagnetycznych materiałów metalicznych, takich jak stal węglowa, stal niskopołurowa.

Ja...  ★Może również wykrywać pozostałe grubości ścian stali nierdzewnej, stopów aluminium i innych niferomagnetycznych materiałów metalowych.

Ja...  Kształt płyty rurkowej: płytka, strzałkaRura, łokieć, zbiornik..

Ja...  Materiały powłoki pokrywczej: materiały nieprzewodzące, niemagnetyczne (azbest, pianka itp.), siatka metalowa, blacha żelaza, blacha aluminiowa i inne metalowe warstwy ochronne.

Ja...  Zasilanie hybrydowe AC/DC, wbudowany ładowalny akumulator litowy, pracujący nieprzerwanie przez ponad 4 godziny.

Ja...  Całkowicie uszczelniona konstrukcja IP64 przeciwpyłowa i antysplash, silikonowa osłona antydropowa i antywibracyjna, bardziej odpowiednia do trudnych warunków pracy.

4 Parametry techniczne

Ja...  Maksymalna wysokość podnoszenia: 300 mm

Ja...  Maksymalna grubość ściany wykrywającej: 2/45 mm

Ja...  Średnica rury:≥20 mm

Ja...  grubość metalowej warstwy ochronnej:≤1 mm

Ja...  ★Dokładność wykrywania wielokrotnego: 2%

Ja...  ★Czułość wykrywania wad korozyjnych: 5% (stosunek objętościowy)

Ja...  Prędkość pomiaru: 15~0,5 razy/s (zmniejsza się wraz ze wzrostem grubości pomiarowej ściany)

Ja...  Długość kabla sondy:3m, 10m (opcjonalnie)

Ja...  ★Wbudowany, ładowalny akumulator litowy, działający nieprzerwanie≥Cztery godziny.

Ja...  ★Wielkość i waga: gospodarz: L290×W220×H95mm≤3,8 kg, typ P1/mała sonda: L106×W61×H52mm 0,5 kg, typ P2/średnia sonda:L148×W73×H192 mm 1 kg,P3/wielka sonda:L196×W100×H62,5 mm 1,5 kg

Ja...  Temperatura badanej substancji: -200/800°C

Ja...  Temperatura kontaktu z sondą:-50/+200°C

Ja...  Temperatura pracy hosta: -10°C/+50°C

Ja...  wilgotność:≤85% R.H.

Ja...  Zasilanie adaptera: jednofazoweAC100~240V/1,7A,50/60 Hz,Wyjście DC20V/5A

Ja...  Rozpraszanie mocy:≤38VA

5    Wykaz opakowań

Ja...  Jednostka główna(włączając kabel danych, ładowarkę, kabel sondy 3m)                   1 zestaw

Ja...  Węglowo-stalowa naga sonda wysokiej rozdzielczości (C.S.włącznie z uchwytem)  1 sztukę

Ja...  Sonda ze stali węglowej (C.S.: mniejsza, średnia,Wielkie)                            1 Grupa

Ja...  Podręcznik obsługi                                                                                1 Książka

Ja...  Certyfikat kalibracji HUATEC                                                        1 egzemplarz

Ja...  Kasy przyrządówe/saczka                                                                             1Pieczęć
