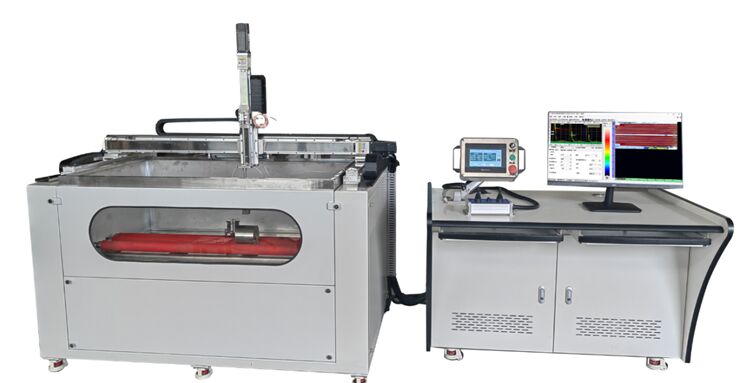

Wielokanałowy defektoskop ultradźwiękowy do zanurzenia w wodzie

Zanurzenie w wodzie Wielokanalizowy detektor błędów ultradźwiękowych

(Dostępne są kanały 1-128)

Wykorzystanie produktu

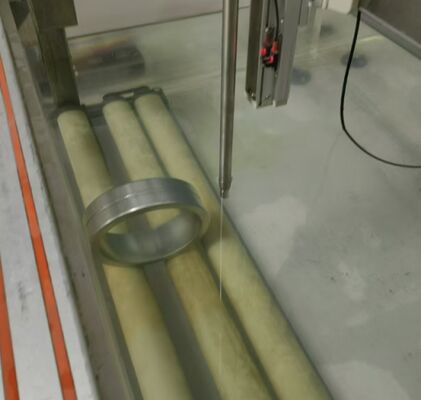

Detektor błędów ultradźwiękowych z zanurzeniem w wodzie nadaje się do systemów inspekcji C-scan materiałów takich jak stal węglowa, stal nierdzewna, stop aluminium, stop tytanu, stop miedzi,i materiałów kompozytowychJest to ultradźwiękowy sprzęt do badań stosowany w przemyśle, takim jak lotnictwo, budowa statków i metale nieżelazne, w celu wykrywania wad wewnętrznych, takich jak pęknięcia, delaminacja, warstwy klejących, włączenia,i pory.

Cechy

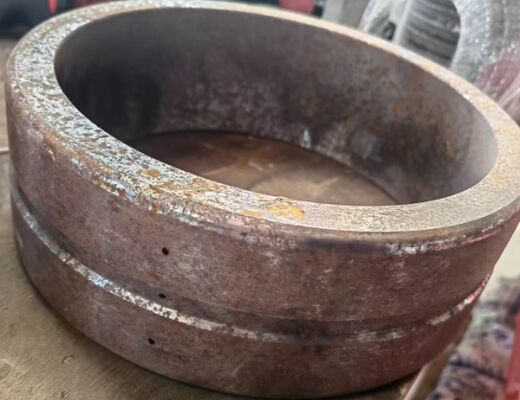

• Przedmioty podlegające badaniom: płaskie płyty, cylindry, stożki, pokrywy kuliste i ciała obrotowe;
• Oprogramowanie wyświetla tryby skanowania, takie jak skanowanie A, skanowanie B, skanowanie C, skanowanie D i pomiar grubości.
• Oprogramowanie do tomografii tomografii cesarskiej może przeprowadzać analizę cięcia części o minimalnym rozmiarze cięcia 0,1 mm;
• Rodzaje sond: koncentracja punktowa, koncentracja liniowa
• Obsługuje funkcje analizy ilościowej, które mogą wyświetlać lokalizację, kształt i wielkość wad wewnętrznych w badanej części w postaci obrazów oraz wykonywać statystyki wielkości i powierzchni wad,i automatycznie obliczyć obszar wad i wskaźnik wad.
• Wspiera automatyczne lokalizowanie wad i nadaje się do jednoczesnego skanowania i analizy pojedynczych lub wielu części roboczych.i intuicyjne obrazowanie tomografią cesarską.
• Nowa płyta ultradźwiękowa przyjmuje szeroki zakres szerokości pasma, wysoką częstotliwość pobierania próbek i wysoką częstotliwość powtarzania układu ultradźwiękowego.

Oprogramowanie do skanowania C może bezpośrednio mierzyć obszar wad, odległość między wadami, oceniać wady i oznaczać nieprawidłowe obszary, co ułatwia badania eksperymentalne i rejestrację.

• Po ustawieniu przez użytkownika parametrów system może automatycznie skanować, zapisywać dane i wykonywać inne zadania.automatycznie wróci do źródła i poczeka na następne skanowanie.
• Oprogramowanie do pozyskiwania i analizy danych posiada chiński interfejs użytkownika (dostępny jest również interfejs w języku angielskim).,Zmniejszenie wymogów w zakresie umiejętności technicznych operatorów.

Oprogramowanie do skanowania C-scan, minimalna grubość kawałka 0,1 mm

(Jednostka główna może być rozbudowana do 128 kanałów)

Główne parametry techniczne

• Zakres grubości:00,8~9999 mm (skan)

0.8~500 mm (skan C)

• Liczba pojedynczych kanałów jednostkowych: 1-8 kanałów, możliwość wyboru podziału transmisji/odbioru/kombinacji
• C-scan: analiza tomograficzna sekcji, minimalna wielkość sekcji 0,1 mm
• Częstotliwość sondy:0.2~25MHz
• Wielkość kroku pojedynczej sondy:0.1~3 mm
• Duże stopnie: 80, 200, 400 i 800 mm (cztery specyfikacje)
• Minimalna wadę do wykrycia: głębokość 5 mm, φ0,2 mm
• napięcie przesyłowe:-350V nieobowiązkowe
• Impedancja przesyłowa: 400Ω, 80Ω
• Krawędź opadającej impulsu: < 15ns (10% ~ 90%)
• Szerokość impulsu: 30 ‰ 1000 ns, w przemianach 5 ns.
• Częstotliwość pracy: 100 MHz
• Kanały pobierania próbek: 1 / 2 / 4Path selectable, parallel operation
• Częstotliwość pobierania próbek: 100 MHz (8 bitów)
• Zakres wzrostu: 0dB~110dB, w stopniach 1dB i 6dB.
• Szerokość pasma odbioru: 0,5 MHz ~ 22 MHz
• Filtr o niskiej przepustowości: 3,5 / 5 / 7,5 / 10 MHz wybieralny
• Metoda wykrywania: częstotliwość radiowa/pełne wykrycie, można wybrać dodatnią lub ujemną połowę.
• Liniowość pozioma: < 0,5%
• Liniowość pionowa: < 3%
• Rozdzielczość: > 28 dB
• Marża wrażliwości: > 55 dB
• Częstotliwość powtarzania: 2,5 kHz ~ 5 kHz (na kanał)
• Kodowanie i liczenie: 2-osiowe, faza AB lub impuls + kierunek
• Wstęp/wyjście izolacji optycznej: 8/8 kanałów
• Interfejs sygnału: SMA/BNC nieobowiązkowe
• Interfejs sieciowy: 100 Mbps
• Środowiskotemperatura: -30°C~ 70°C
• wilgotność otoczenia: < 90%
