Cyfrowy system kontroli pełzania za pomocą promieni rentgenowskich

System kontroli prześlizgania zdjęć cyfrowych promieniowania rentgenowskiego

1.0 Producent sprzętu: HUATEC Group Corporation

2.0 Nazwa urządzenia: System kontroli cyfrowej obrazowania rentgenowskiego HXPC-DR02

3.0 Model specyfikacji:HXPC-DR02

4.0 Sposób transmisji obrazu: transmisja bezprzewodowa

5.0 Stosowana średnica rury: φ510 - φ1219 mm (wybrane tory mogą być dokonywane zgodnie z wymaganiami użytkownika)

6.0 Specyfikacje głównych komponentów Konfiguracja urządzenia

6.1 Urządzenie do pozyskiwania obrazu:

Pojazd przewożony przez rurociąg zewnętrznym ścianą (przewożący tablicę pozyskiwania obrazu)

Marka: HUATEC

Model: HXPC-PC100

• Pozycjonowanie nawigacyjne Beidou;
• System komunikacji bezprzewodowej 5G w podwójnym zakresie, odległość sterowania: 100 metrów (obszar otwarty);HXPC- PC100
• Prędkość chodzenia:≥ 100 mm/s;
• W trybie chodzenia stosuje się typ torów, zapewniając pionowe pozycjonowanie w stosunku do szwu spawania: ± 1 mm, dokładność pozycjonowania w kierunku chodzenia: ± 1 mm;
• Po konfiguracji zgodnie z wymaganiami użytkownika może spełniać wymagania radiografii centrum i wykrywania DR jedno-obrazu dwustronnego dlarury w zakresie od φ510 do φ1219 mm;
• W celu wygodnej instalacji i demontażu zainstalowany jest szybki mechanizm zaciskania;
• wyposażony jest w czujnik fotoelektryczny (w celu wykrycia zderzenia, utraty sygnału, uszkodzenia silnika lub kierowcy);
• zintegrowane zasilanie akumulatorem litowym o niskiej temperaturze 36 V (kompatybilne z ładowarką), łatwe do wymiany i mogące normalnie pracować w temperaturze -40 °C;
• Czas pracy: więcej niż 8 godzin;
• monitorowanie poziomu akumulatora, samodzielne blokowanie systemu utraty sygnału;
• zużycie energii: ≤ 150 W;
• Dwa silniki napędzają operację płynnie.
•

6.2 Zewnętrzne urządzenie do przemieszczania się na ścianie (noszące aparat rentgenowskie)

Marka sprzętu: HUATEC

Model: HXPC-PC110

• Prędkość chodzenia: ≥ 100 mm/s
• Połączenie z HXPC-PC100 (płynem z zewnętrznej ściany rury) za pomocą kabla pomocniczego w celu uzyskania połączenia;
• W trybie chodzenia stosuje się system torów, zapewniający pionowe pozycjonowanie w stosunku do szwu spawania: ±1 mm, a dokładność pozycjonowania w kierunku chodzenia: ±1 mm;
• Może spełniać wymagania wykrywania pojedynczego obrazu z dwoma ścianami - może obsługiwać wysokofrekwencyjny kierunkowy wykrywacz błędów rentgenowskiego o mocy 300kv;
• W celu wygodnej instalacji i demontażu zainstalowany jest szybki mechanizm zaciskania;
• Podwójne silniki napędzają pracę płynnie;
• jest wyposażony w czujnik fotoelektryczny (w celu wykrycia zapobiegania zderzeniom, utraty sygnału, uszkodzenia silnika lub kierowcy);
• Czas pracy: więcej niż 8 godzin;
• zużycie energii: ≤ 150 W;

*Synchronizuje się z pojazdem wspinającym się na zewnętrzną ścianę (płytą pozyskiwania obrazu) w celu zakończenia pracy inspekcji radiograficznej DR z dwoma ścianami i jednym obrazem.

6.3 Detektor płaskopłasowy Marka: HUATEC

Model: HUATEC 750i

• Czujnik: silikon amorficzny;
• Scintillator: CSI (Siarczan kadmu bezpośrednio uprawiany);
• rozmiar pikseli: 120 μm;
• Obszar obrazowania: 244 mm × 307 mm;
• Matryca pikseli: 1280 × 1024 (2 × 2);
• Konwersja A/D: 16 bitów;
• Prędkość klatki: 1,7 fps (1×1);
• zakres energii: 40 - 320 kV;
• Tolerancja napromieniowania: ≥ 1 MRad;
• Kontrola ekspozycji: wewnętrzny/zewnętrzny uruchomienie;
• Interfejs komunikacyjny: Gigabit Ethernet;
• zakres temperatury roboczej: 0°C - 40°C;
• zakres wilgotności operacyjnej (nie kondensacyjna): 10% - 90% RH;
• zakres temperatury przechowywania: -20°C - 55°C;
• Rozmiar formularza: 344 × 286 × 20;
• Masa: 8 kg;
• zasilacz wejściowy: 100 - 240 V 50/60 Hz prądu przemiennego;
• Zastosowanie: inspekcja spawania, inspekcja odlewania.

6.4 Router centralny

Model: ASUS XD4

• Protokół bezprzewodowy: Wi-Fi 6;
• Główny tryb transmisji WIFI: transmisja rozproszona;
• Wspierane funkcje: Komunikacja IPv6, Mesh;
• Prędkość bezprzewodowa: 1800M;
• pasma częstotliwości: 2,4 GHz, 5,8 GHz Wi-Fi w podwójnym zakresie;
• port wyjściowy LAN: port Gigabit Ethernet;
• port wejściowy sieci WAN: port Gigabit Ethernet;
• Moduł GPS: Nabycie sygnału GPS - Beidou, GPS, GLONASS, Galileo;

7.0 Oprogramowanie do przetwarzania

Marka oprogramowania: HUATEC

Wersja oprogramowania: Ver 20.21.10.16

Ma funkcję wykrywania za pomocą jednego kliknięcia. Operator wybiera średnicę rury, grubość ściany, liczbę spawania, brzytę, kompensację, metodę radiograficzną, kierunek ruchu urządzenia, obszar skuteczny,i współrzędne Beidou (np. Tokio), szerokości północnej) na podstawie wstępnie ustawionych parametrów sprawdzanego rurociągu w bazie danych oprogramowania.

Odpowiednie parametry można wybrać (po wybraniu zostaną one wydrukowane na obrazie i nie można ich zmienić).System automatycznie oblicza liczbę ram wymaganych do wykrycia całego szwu spawania tej rury na podstawie ustawionych wcześniej parametrów i przechowuje jeOprogramowanie ma funkcję interwencji dla ludzi, umożliwiającą regulację czasu ekspozycji, liczby klatek itp., a liczbę klatek można regulować zgodnie z ustawieniami parametrów.

• Dokładne pozycjonowanie Beidou (kompatybilne z GPS, GLONASS i Galileo), drukowanie parametrów współrzędnych (Tokyo, szerokość północna) na obrazie;

• Automatycznie oblicza się liczbę próbek w oparciu o rozmiar średnicy rury wejściowej, pozostawiając wystarczającą przewagę i unikając pominięć;
• Przekazywanie zebranych obrazów bezprzewodowo do "stacji roboczej" na miejscu w celu przechowywania;
• Przed inspekcją operator może ustawić szerokość okna i położenie okna, aby jasność i kontrast zebranych obrazów były spójne,i mogą bezpośrednio przejść do oceny po zakończeniu zbioru;
• Posiada pozytywne i negatywne obrazowanie, obrazowanie i obracanie obrazu, powiększanie obrazu, wzmacnianie krawędzi różnicy obrazu, lokalne powiększanie/rejestracja oryginalnego obrazu,Tekst i numer, oznakowanie obrazu;
• Ma pomiar segmentu linijki;
• posiada funkcję pomiaru wad (miar geometrycznych punktów, linii, kątów itp.) i oznakowania wad;
• posiada funkcję automatycznego pomiaru i obliczania dwustronnego miernika jakości obrazu (rozstrzygnięcia przestrzennego) MFT;
• Ma wyświetlacz wartości szarości w czasie rzeczywistym, automatyczne obliczanie i wyświetlacz funkcji wartości średniej;
• posiada znormalizowaną funkcję pomiaru i obliczania stosunku sygnału do hałasu (SNR);
• posiada funkcję szwy obrazu zwojowego;
• Obraz jest w formacie DICONDE i może być konwertowany do innych popularnych formatów, takich jak JPG itp., oraz obsługuje wiele formatów przechowywania obrazu, takich jak JPG, BMP, GIF, PNG itp.;
• Jest wyposażony w router przekaźnika.

8.0 Stacja robocza

Parametry techniczne stanowiska roboczego do pozyskiwania i analizy obrazu: Model urządzenia: HP Z99

Marka sprzętu: HP

• Oficjalny system operacyjny Windows 10 Przenośna stacja robocza
• Rozmiar ekranu: 15,0 cala;
• procesor Intel Core i7-11800H 11. generacji (8 rdzeni, 16 wątków), częstotliwość bazowa 2,3 GHz;
• RAM: 16 - 32 GB (DDR4 2666MHZ);
• dysk twardy SATA: 1 TB (wielkość interfejsu M.2 1);
• Karta graficzna: dedykowana karta graficzna 4G GDDR5 128 bit;
• Rozmiar produktu: Długość 359 mm; Szerokość 236 mm; Wysokość 23 mm
• Masa: 2,3 kg;
• porty: interfejs audio, interfejs HDMI, interfejs USB3.0;
• Teoretyczna żywotność baterii: 2 - 5 godzin, czas określony zależy od środowiska użytkowania;
• Pojemność baterii: 52,5Wh;
• Liczba ogniw baterii: 3 baterie litowo-jonowe;
• sieć lokalna: 10/100/1000Mbps;
• sieć bezprzewodowa: obsługuje protokół bezprzewodowy Wi-Fi6;
• Zaprojektowanie podwozia z zamknięciem: poziom ochrony certyfikowany zgodnie z normą P65 może zapobiegać wnikaniu piasku, pyłu i płynów;

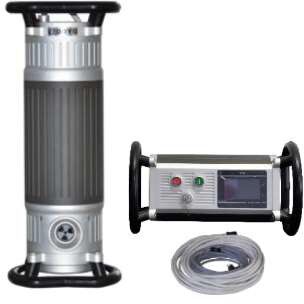

9.0 Źródło promieniowania

wyposażone w interfejs do instalowania urządzeń wykrywających błędy promieniowania rentgenowskiego o wysokiej częstotliwości (lub dostosowywalnej maszyny wykrywającej błędy promieniowania gamma),różne źródła promieniowania mogą być konfigurowane zgodnie z wymaganiami.

9.1 Nazwa urządzenia: przenośna wysokiej częstotliwości stała napędowa maszyna do kontroli rentgenowskiej i układ sterujący

Model: XXG-H300GP

• temperatury otoczenia roboczego: -20°C do 50°C;
• wilgotność otoczenia roboczego: ≤ 85%;
• zakres napięcia wejściowego: AC190v do AC265v;
• zakres częstotliwości napięcia wejściowego: od 50 Hz do 60 Hz;
• Wyświetlacz: ekran LCD dotykowy z wyświetlaczem menu w języku chińskim;
• Rurka rentgenowska: rurka metalowo-ceramiczna;
• metoda zasilania rurki rentgenowskiej: napięcie stałe;
• zakres regulacji napięcia rurki rentgenowskiej: od 120 do 300 kV;
• Krok regulacji napięcia: 1 kW/krok;
• Prąd rurki rentgenowskiej: 0,5 - 3,0 mA;
• Krok regulacji prądu: 0,1 mA/krok;
• Maksymalne ustawienie czasu ekspozycji: od 0,1 do 60 min (dokładność do 0,1 min);
• Maksymalna moc rurki rentgenowskiej: 900 W;
• częstotliwość pracy: 100 kHz;
• Rozmiar ostrości: 3,0 mm (zgodnie z normą EN12543);
• grubość przebicia: 70 mm (długość ogniskowa 600 mm, czas ekspozycji 20 minut, gęstość 2.0D);
• kąt promieniowania: 40°×40°;
• Dodatkowy filtr: ekwiwalent 4 mm aluminium;
• Rozmiar głowicy rury: Φ246×734 (włącznie z pierścieniem końcowym);
• Masa głowicy rur: 22 kg;
• Kabel podłączający: 25 m;
• Kabel zasilania: 10 m;
• Rozmiar sterownika: φ264×458 (włącznie z pierścieniem końcowym);
• Masa sterownika: 9,6 kg;
• Maszyna wysokiej częstotliwości XXG-H300GP
• Metoda chłodzenia przez anodę: chłodzenie powietrzem przymusowym.

10.0 Wysokofrekwencyjny przewodnik rdzenny

Model: HXPC-100A1

Główne cechy wydajności

• Wysokiej częstotliwości prądu stałego i wysokiego napięcia zasilania;
• przyjazne dla środowiska, energooszczędne i wysoce wydajne;
• stała moc wyjściowa;
• ciągłe narażanie bez konieczności odpoczynku 1:1;
• Wyraźne obrazy, wysoka wrażliwość;
• Prosta kontrola działania, łatwa w nauce i użyciu;
• Może być stosowany w połączeniu z DR do dopasowywania;
• Może być stosowany wyłącznie do kontroli obrazowania na bazie filmu;
• System sterowania sterowaniem magnetycznym;
• dokładne pozycjonowanie;
• szeroki zakres średnicy rury wykrywania;
• Kompletne funkcje ochronne;
• z napędem na wszystkie koła;
• Kompaktowy rozmiar i lekka masa;

Główne wskaźniki techniczne

• Zastosowany zakres średnicy rury: φ710~φ1219 (mm);
• Prędkość schodzenia: 16-18 m/min;
• Pojemność na stromym zboczu: ¥40;
• Temperatura środowiska pracy: -40°C ~ 70°C;
• wilgotność środowiska pracy: 90%;
• Temperatura ochronna: 80°C;
• Temperatura pracy: -25~70°C;
• Akumulator: DC110v / 40Ah (akumulator litowy);
• silnik: 550 W (nieprzerwany);
• Model: HXPC-100A1
• Odległość przemieszczania się: 8 km (odległość w obie strony);
• Tryb napędu: domyślny napęd 2, przymusowy napęd 4;
• Generator promieniowania rentgenowskiego: φ295×770 (mm);
• Masa: 32 kg;
• Maksymalna moc: 900w;
• Zakres regulacji Kv: 50~300kv ±1kv;
• zakres regulacji mA: 0,5 ~ 3 mA;
• kąt promieniowania: 40°×360°;
• Głowica: 1 × 3,0 (mm);
• Maksymalna przenikliwość: 60 mm (A3);
• Prędkość ciągłego obciążenia: 100% w temperaturze otoczenia 20°C;
• Rozmiar nadwozia płaszcza: 1,2 m × 0,38 m × 0,19 m;
• Masa: 100 kg (koło 80 kg + akumulator 20 kg);
• Czas ekspozycji: 1~300 sekund (przewidywalny ciągle), dokładność do 1 sekundy;
• W przypadku, gdy nie jest to możliwe, należy zastosować następujące procedury:
• Rozmiar lokalizatora magnetycznego: 255×113×155 (mm);
• Maksymalna przenikliwość lokalizatora magnetycznego: > 34 mm;
• Masę lokalizatora magnetycznego: 2,8 kg;
• Błąd pozycjonowania: lepszy niż ±5 mm.

11.0 Koło kierownicze:

Specyfikacja: φ510 - φ1219 mm.

Standardowa konfiguracja: 1 sztukę. Dodatkowe części mogą być dostosowane na życzenie.

12.0 Wykaz konfiguracji urządzeń:

13.0 Instrukcje dotyczące powiązanych konfiguracji

Opcja 1: Radiografia podwójnej ściany -- XR (z wyposażeniem wysokofrekwencyjnej maszyny kierunkowej promieniowania rentgenowskiego) + DR (z wyposażeniem detektora płaskiego) + stanowisko pracy;

Opcja 2: Centralna radiografia - wysokofrekwencyjny przewód rentgenowski + DR (wyposażony w detektor płaskoplanowy) + stanowisko robocze;

Opcja 3: Jednoręczna radiografia - wysokiej częstotliwości wykrywacz błędów kierunkowych promieniowania rentgenowskiego + wykrywacz płaskich paneli + stanowisko pracy;

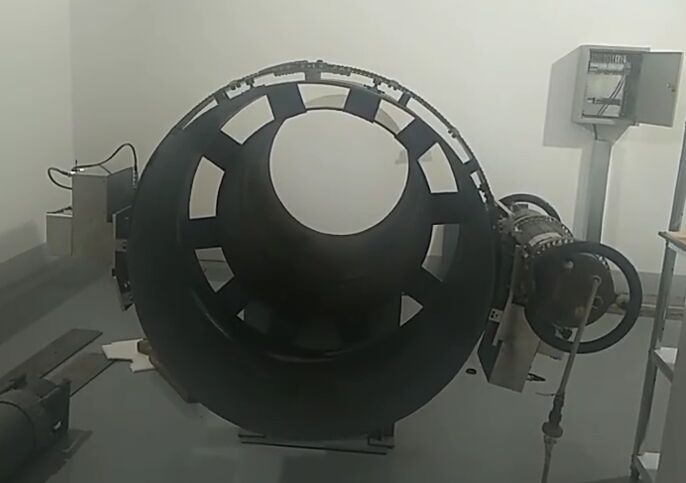

14.0 Oprogramowanie i przegląd fotografii
