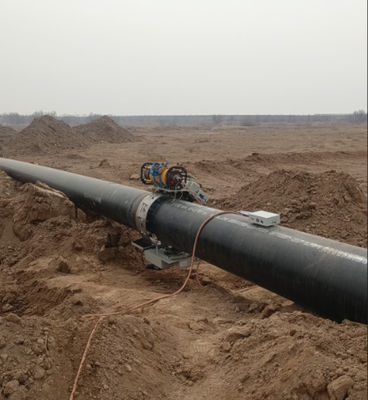

System sterowania układem komunikacji bezprzewodowej 5G

System sterowania układem komunikacji bezprzewodowej w podwójnym zakresie 5G

1Ogólne wprowadzenie

(1) Marka sprzętu: HUATEC

(2) Model: HXPC-200A

(3)Prędkość jazdy:≥ 100 mm/s;

(4) Tryb chodzenia przyjmuje typ torów, aby zapewnić pionową orientację spawania: ±1 mm, orientacja kierunku chodzenia

dokładność: ± 1 mm;

(5) Może spełniać wymagania napędowe dwuściennej maszyny promieniowania kierunkowego z jednym cieniem dla rurociągów o średnicy mniejszej niż 1600 mm;

(6)Wykorzystanie systemu komunikacji bezprzewodowej 5G, odległość sterowania: 100 metrów(oparty teren);

(7) Korzystanie z zintegrowanego zasilania akumulatora litowego o niskiej temperaturze 36V, łatwego do wymiany, może normalnie działać w temperaturze minus 40°C;

(8)Godziny pracy:więcej niż 8 godzin;

(9) zużycie energii: ≤ 150 W;

(10) Napęd synchroniczny z pojazdem wspinającym się po ścianie rury (skaner płaski) w celu spełnienia wymogów wykrywania transświetlenia DR z dwoma ścianami i jednym cieniem

2Przenośny wykrywacz błędów rentgenowskiego

(1) Nazwa urządzenia: przenośna wysokofrekwencyjna stała maszyna do wykrywania usterek promieniowania rentgenowskiego

(2) Model: XXG 300JYGF

(3) Rurka rentgenowska: rurka metalowo-ceramiczna

(4) Tryb zasilania rurki rentgenowskiej: napięcie stałe

(5) Zakres regulacji napięcia rurki rentgenowskiej: 50-300 kV

(6) Krok regulacji napięcia rur: 1 kV/krok

(7) Prąd rurki rentgenowskiej: 0,5-3,0 mA

(8) Krok regulacji prądu rurki: 0,1 mA/krok

(9) Maksymalny czas ekspozycji: 99 minut 59 sekund

(10) Zakres regulacji wysokiego ciśnienia z opóźnieniem: 0-99 sekund

(11) Maksymalna moc rurki rentgenowskiej: 900 W

(12) Częstotliwość pracy: 100 kHz

(13) Rozmiar ostrości: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)

(14) Grubość przebicia: 65 mm ( stalowa A3, ogniskowa 700 mm, folia HUATEC D7, czarna ujemna ≥ 2.0, 10

Protokół)

(15) Tymczasowe obciążenie: 100% (w temperaturze otoczenia 20°C, w warunkach maksymalnej mocy)

(16) Kąt promieniowania: 40° x 55°

(17) Filtr wewnętrzny: 1 mmBe

(18) Dodatkowy filtr: 4 mm Równoważny

(19) Rozmiar głowicy rury: φ295mmx775mm (włącznie z pierścieniem końcowym)

(20) Głowa rurki: 29 kg

(21) Kabel podłączający: 50M

(22) Kabel zasilania: 10M

(23) Rozmiar sterownika: 465mmx154mmx323mm

(24) Masa sterownika: 11,3 kg

(25) Moc wejściowa: 200-250VAC, 47-400Hz

(26) Metoda chłodzenia anodowego: chłodzenie na przymus powietrza

(27) Dopuszczalna temperatura otoczenia: -20°C~+40°C

3Standardowe akcesoria obejmują:

DR panel detektor rury zewnętrznej ściany wspinaczka

Maszyna do wykonywania zdjęć rentgenowskiej, maszyna do wspinaczki po ścianach zewnętrznych rur

Cyfrowy detektor płaskich 1024,76μm, powierzchnia obrazu 233 x 97mm

Oprogramowanie do pozyskiwania i przetwarzania obrazów cyfrowych

Laptop

Wysokiej częstotliwości czujnik błędów promieniowania rentgenowskiego o stałym ciśnieniu (w kierunku)

Ścieżka kierownicza: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 sztuk.
