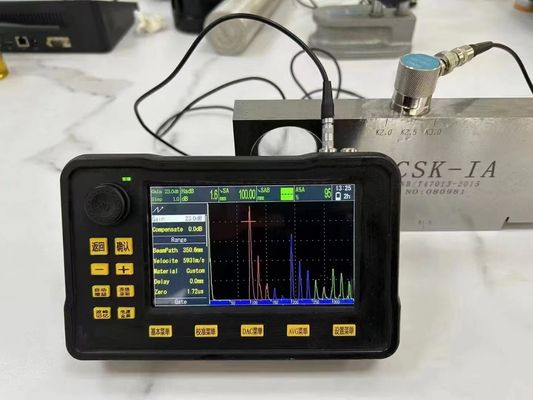

Cyfrowy detektor wad ultradźwiękowych FD540mini
Detektor wad ultradźwiękowych FD540mini to nowy typ produktu do badań ultradźwiękowych wprowadzony przez naszą firmę, szeroko stosowany w branżach takich jak kotły, zbiorniki ciśnieniowe, energetyka, ropa naftowa, chemia, ropa naftowa na morzu, rurociągi, budowa statków, motoryzacja, produkcja mechaniczna, metalurgia, obróbka metali, konstrukcje stalowe, transport kolejowy, energetyka jądrowa, uniwersytety itp. Może wygodnie wykrywać, lokalizować, oceniać i diagnozować różne wady wewnętrzne (pęknięcia, luzy, pory, wtrącenia itp.) w obrabianych przedmiotach. Ten cyfrowy detektor wad ultradźwiękowych ma zwartą konstrukcję, stabilny przebieg, dużą wytrzymałość, wysoką czułość, szybką reakcję i maksymalną powtarzalną częstotliwość emisji do 10000 Hz. Jest to niezwykle przenośny produkt do wykrywania wad ultradźwiękowych.
Cechy
1: Obudowa jest lekka i nadaje się do obsługi jedną ręką.
2: Szybkie ładowanie PD65W + 12 godzin długiej żywotności baterii.
3: 5,0-calowy wyświetlacz IPS o wysokiej rozdzielczości z zupełnie nowym interfejsem użytkownika.
4: Obsługa pełnoekranowego dotyku, szybkie operacje gestami, wirtualna klawiatura,
łatwy w użyciu
5: Z funkcjami DAC, AVG, automatycznym wzmocnieniem, pamięcią szczytową, kolorowym półzakresem, skanowaniem B
i innymi profesjonalnymi funkcjami.
6: W tym przełączanie języka chińskiego i angielskiego, eksport danych na kartę SD, online
aktualizacja, przechwytywanie ekranu i wiele innych praktycznych funkcji.
Parametry techniczne
|
Zakres detekcji
|
10m(Stal węglowa fali podłużnej)
(Wymagania dotyczące wydajności metrologicznej:
≥3500mm)
|
|
Tryb impulsu
|
Ostry impuls, fala prostokątna, podwójna fala prostokątna
|
|
Napięcie impulsu
|
25V～300V regulowane Krok 25V
|
|
Szerokość impulsu
|
0ns～500ns płynnie regulowana, krok 10ns
|
|
Tłumienie
|
mocne i słabe regulowane
|
|
Powtarzanie impulsu
częstotliwość
|
Automatyczna lub ręczna, płynnie regulowana od 100 Hz do 1000 Hz,
z krokiem 10 Hz
|
|
Wzmocnienie
|
120dB, krok 0,1dB, 1dB, 10dB
|
|
Szerokość pasma
|
0,1MHz～20MHz
|
|
Filtr falowy
|
1M~5M
|
|
Ekran wyświetlacza
|
5,0-calowy LCD, efektywny rozmiar wyświetlacza to 108 mm długości i 64 mm szerokości
|
|
Rozdzielczość
|
800×480
|
|
Interfejs instrumentu
|
Podwójny LEMO-00 C5
|
|
Alarm
|
Alarm bramki A, B
|
|
Interfejs wyjściowy
|
Type-c USB
|
|
Tryb detekcji
|
Pełna fala, dodatnia półfala, ujemna półfala, RF
|
|
Bramka
|
Niezależna A,B
|
|
Tryb pomiaru
|
Szczyt, bok fali
|
|
Pamięć
|
Karta SD 1G
|
|
Zapisz zawartość
|
Pojedyncza klatka, ciągłe nagrywanie wieloklatkowe (≤200 klatek)
|
|
Tryb ilościowy
|
Krzywa DAC,Krzywa AVG(DGS)
|
|
Funkcje pomocnicze
|
Obsługa dotyku, wirtualna klawiatura, szybkie ładowanie PD
ładowanie, automatyczne wzmocnienie, pamięć szczytowa, zamrożenie
|
|
Wykrywanie wad
standardy
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Rozmiar i waga
|
183mm×113mm×45mm 780g,w zestawie bateria
|
|
Bateria
|
12 godzin
|
|
Jednostka
|
Metryczny, imperialny
|
|
Temperatura pracy
|
-10℃～55℃
|
|
Ładowarka
|
“Genaral”AC(100～240V, 50～60Hz)
|
|
Rozdzielczość
|
36dB
(Wymagania dotyczące wydajności metrologicznej:≥26dB)
|
|
Zakres dynamiczny
|
40dB
(Wymagania dotyczące wydajności metrologicznej:≥26dB)
|
|
Margines czułości
|
60dB
(Wymagania dotyczące wydajności metrologicznej:≥42dB)
|
|
Liniowość pionowa
|
2,8%
(Wymagania dotyczące wydajności metrologicznej:≤6%)
|
|
Pozioma
liniowość
|
0,6%
(Wymagania dotyczące wydajności metrologicznej:≤2%)
|
|
Język
|
Chiński/Angielski
|
Konfiguracja standardowa
|
Numer seryjnyr
|
Nazwa
|
Numer
|
|
1
|
Host FD540mini
|
1
|
|
2
|
Sonda (sonda prosta o wysokiej precyzji, sonda kątowa)
|
2
|
|
3
|
Linia sondy
|
2
|
|
4
|
Ładowarka
|
1
|
|
5
|
Linia zasilająca
|
1
|
|
6
|
Instrukcja obsługi
|
1
|
|
7
|
Certyfikat zgodności
|
1
|
|
8
|
Karta gwarancyjna
|
1
|
|
9
|
Power bank
|
1
|
