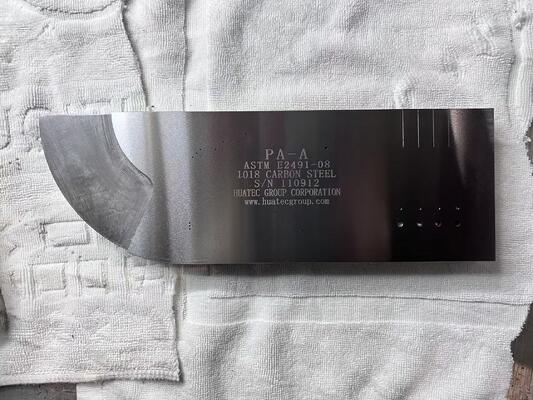

Blok kalibracyjny typu A jest używany podczas wstępnej konfiguracji i kalibracji urządzenia ultradźwiękowego z fazowym układem.,kalibracja na opóźnienie klinkowe, kalibracja czułości, wykonywanie DAC/TCG i wiele innych.ale został specjalnie zaprojektowany do zastosowań zestawu fazowego.
Calowanie
Bloki obejmują zarówno promienie 4.000, jak i 2.000, (19) przez otwory o średnicy 0,040; (1) przez otwór o średnicy 0,080; (4) FBH o średnicy 0,080 x 0.080, 0.160, 0.235, a głębokość 0,315, (4) FBH o średnicy 0,157 x 0.040, 0.120, 0.200, i 0, 275 głębokości, (3) FBH o średnicy 0,080 x 0, 120 głębokości obrobione w promieniu 2.000, i (4) wcięcia EDM na 0,004, 0.008, 0.012, i 0,016 głębokości x 0,020 szerokości x 1,00 długości.
Wymiary bloku wynoszą 1000 grubości x 4000 wysokości x 12,00 długości.
Metryczny
Bloki obejmują zarówno promienie 100,0 mm, jak i 50,0 mm, (19) przez otwory o średnicy 1,0 mm, (1) przez otwór o średnicy 2,0 mm, (4) FBH o średnicy 2,0 mm x 2.0, 4.0, 6.0, a głębokość 8,0 mm, (4) FBH o średnicy 4,0 mm x 1.0, 3.0, 5.0, i 7,0 mm głębokości, (3) FBH o średnicy 2,0 mm x 3,0 mm głębokości obrobione w promieniu 50 mm, oraz (4) wcięcia EDM o średnicy 0.1, 0.2, 0.3, i 0, 4 mm głębokości x 0,5 mm szerokości x 25, 0 mm długości.
Wymiary bloków wynoszą 25,0 mm grubości x 100,0 mm wysokości x 300 mm długości.
