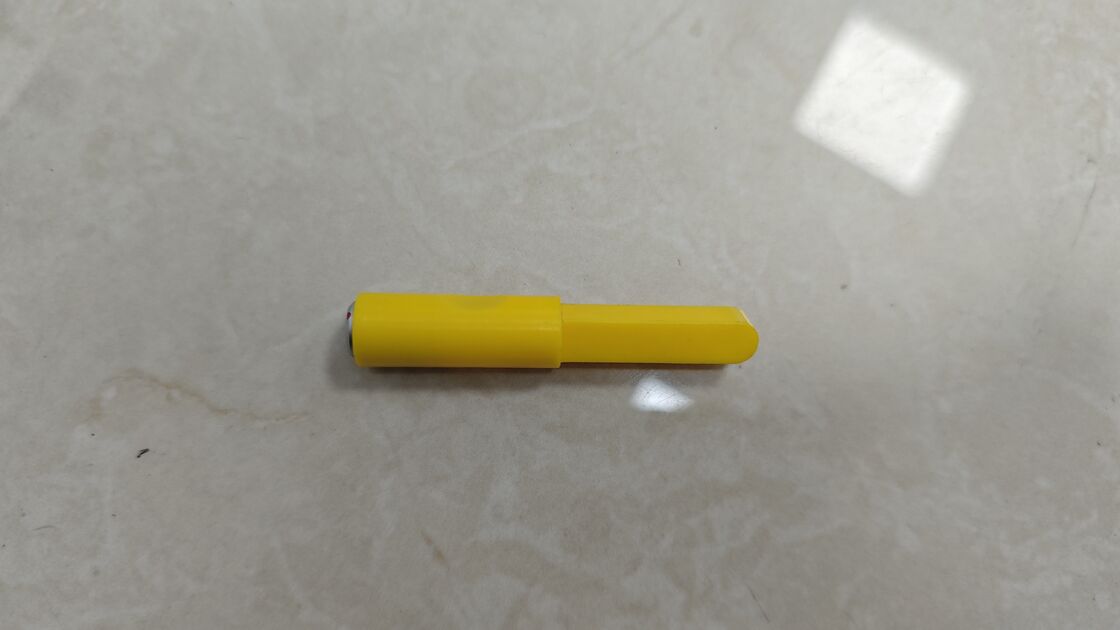

Czujnik sondy do spoiny zgrzewanej prądami wirowymi

Czujnik sondy spoiny prądów wirowych

Wprowadzenie do czujników sond prądów wirowych

Nasi badacze czujników odkryli, że konstrukcja sondy i odpowiednia struktura sondy mogą wzmocnić sygnały defektów, które początkowo były trudne do wykrycia, ułatwiając ich wykrywanie. Po latach doświadczeń starannie projektujemy i ściśle kontrolujemy jakość szczegółów, aby zapewnić różne rodzaje wysokowydajnych sond do wykrywania prądów wirowych, które mogą dostosować się do użytku z różnymi typami przyrządów do wykrywania prądów wirowych. Wybierając przyrząd prądów wirowych serii ET i jego pasującą sondę, można osiągnąć najlepszą wydajność dopasowania i najwyższą czułość wykrywania. Sondy czujnikowe, które zapewniamy, obejmują: różnicowe, absolutne i odbiciowe, cewki odbiorcze napędu. Zazwyczaj standardowa seria sond może zaspokoić większość potrzeb aplikacyjnych klienta, takich jak wykrywanie i ocena defektów powierzchniowych, wykrywanie pęknięć w wewnętrznej ścianie otworu na śrubę, pęknięcia korozyjne i ścieranie rur wymiennika ciepła, korozja wielowarstwowa i wykrywanie pęknięć spoin ferromagnetycznych.

Wybór czujników sond

Gdy klienci mają specjalne wymagania testowe lub nie są zaznajomieni ze specyfikacjami i wyborem funkcji sond, prosimy o podanie następujących informacji, a my zapewnimy zalecane opcje: 1. Materiał i obróbka cieplna badanego przedmiotu; 2. Wymiary fizyczne, powierzchnia i warunki końcowe materiału badanego przedmiotu; 3. Producent i model przyrządów używanych do testowania; 4. Treść i standardy pozycji testowych; 5. Prędkość lub rytm wykrywania. Sondę można podzielić na dwa typy w oparciu o sygnał wyjściowy cewki detekcyjnej: parametryczną i transformatorową. Ogólna częstotliwość wynosi 10Hz-10MHz. Zgodnie z różnymi materiałami testowymi, można wybrać, czy ma cewkę wzbudzającą, czy nie.

Typy czujników sond

Zgodnie z wymaganiami testowymi można skonfigurować różne sondy: sondy punktowe, płaskie, zakrzywione/profilujące, sondy wewnętrzne/zewnętrzne przelotowe, sondy obrotowe, sortowanie materiałów twardości, przewodnictwo, sondy do pomiaru grubości powłoki. Dostosowane sondy testowe, które są najbardziej odpowiednie dla potrzeb testowania produktów klienta.

Użycie czujników sond

Typowa sonda prądów wirowych ma określony kąt wykrywania. Zgodnie z wymaganiami wykrywania, kąt sondy jest regulowany zgodnie z kierunkiem ruchu względnego między obrabianym przedmiotem a sondą. Powierzchnia detekcyjna sondy jest prostopadła do powierzchni badanego przedmiotu (typ umieszczenia, sonda punktowa). Podczas procesu wykrywania sonda i obrabiany przedmiot utrzymują względnie jednolitą prędkość i względnie stabilną odległość podnoszenia. Najlepsza odległość podnoszenia wynosi zazwyczaj od 0,2 do 0,8 mm. Zakres wzmocnienia przyrządu musi być regulowany w zależności od różnych odległości podnoszenia.

Proces regulacji:

1. Umieść standardowe próbki;

2. Ustaw kierunek ruchu sondy i zainstaluj ją pionowo;

3. Ustaw odległość podnoszenia na 0,2-0,8 mm (w zależności od chropowatości powierzchni i tolerancji wymiarowej obrabianego przedmiotu);

4. Uruchom oprogramowanie, dostosuj częstotliwość i wzmocnienie, aż standardowy defekt zaalarmuje w krytycznej pozycji. (Jeśli sonda zostanie podniesiona zbyt blisko, spowoduje to stan nasycenia sygnału, a jeśli za daleko, spowoduje to słabą czułość).

Użycie przewodów sondy

Zgodnie z różnymi interfejsami przyrządu, różne struktury są używane do tworzenia przewodów sondy. Zazwyczaj podczas tworzenia przewodów sondy konieczne jest poznanie interfejsu przyrządu i definicji interfejsu oraz wykonanie przewodów sondy zgodnie z różnymi definicjami.
