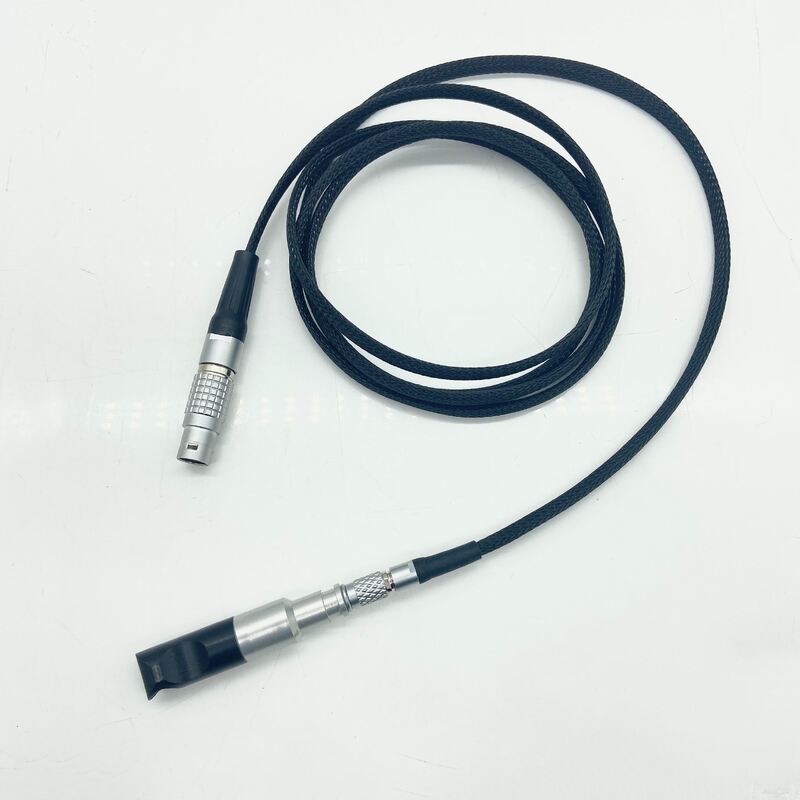

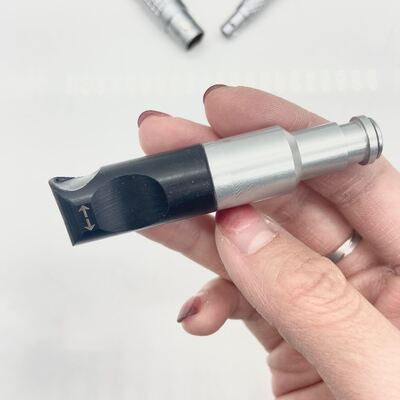

Czujnik sondy prądów wirowych GE Locator 3S

Czujnik sondy wiroprądowej GE Locator 3S

Czujnik sondy wiroprądowejopis

Nasi badacze zajmujący się czujnikami odkryli, że konstrukcja sondy i odpowiednia jej konstrukcja mogą wzmocnić niewykrywalny sygnał defektu, ułatwiając jego wykrycie. Po latach doświadczenia, starannym projektowaniu i ścisłej kontroli jakości detali, oferujemy różne typy wysokowydajnych sond do wykrywania czujników prądów wirowych, które można dostosować do stosowania różnych typów przyrządów do testowania prądów wirowych. Wybierając miernik prądu wiroprądowego serii ET i pasującą sondę, można uzyskać najlepszą wydajność dopasowania i najwyższą czułość wykrywania. Dostarczane przez nas sondy obejmują: cewkę różnicową, absolutną i refleksyjną (czujnik napędu). Standardowa seria sond zapewnia sondy różnicowe, różnicowe, absolutne i odbicie dla większości zastosowań naszych klientów, takich jak wykrywanie i ocena defektów powierzchniowych, wykrywanie pęknięć wewnętrznych w otworach na śruby, pękanie korozyjne rury wymiennika ciepła i zmniejszanie zużycia, korozja struktury wielowarstwowej i wykrywanie pęknięć spoin ferromagnetycznych.

Wybór czujnika sondy

Jeśli klienci mają specjalne wymagania dotyczące projektu testowego lub nie wiedzą zbyt wiele na temat specyfikacji sondy i wyboru funkcji, prosimy o podanie następujących informacji, a my przedstawimy zalecany wybór: 1, sprawdzony materiał przedmiotu obrabianego i obróbka cieplna; 2. Rozmiar fizyczny, powierzchnia i koniec materiału przedmiotu obrabianego, który ma być kontrolowany; 3. Producenci i modele przyrządów używanych do badań; 4. Treść i standardy elementów testowych; 5. Wykryj prędkość lub rytm. Sonda może być podzielona na typ parametryczny i typ transformatora w zależności od różnych sygnałów wyjściowych cewki detekcyjnej. Ogólna częstotliwość wynosi 10 Hz-10 MHz. W zależności od różnych materiałów testowych można wybierać z cewką wzbudzającą lub bez cewki wzbudzającej.

Typ czujnika

Zgodnie z wymaganiami testowymi, można go skonfigurować za pomocą różnych sond: punktowej, płaskiej, łukowej/profilowej, wewnętrznej/zewnętrznej przez sondę, sondy obrotowej, separacji materiału w zakresie twardości, przewodności, sondy grubości powłoki, zgodnie z wymaganiami testowania produktu klienta dostosowanymi do najbardziej odpowiedniej sondy detekcyjnej.

Zastosowanie czujników sondujących

Ogólna sonda wiroprądowa ma określony kąt detekcji, zgodnie z wymaganiami wykrywania, w zależności od przedmiotu obrabianego i względnego kierunku ruchu sondy w celu dostosowania kąta sondy, powierzchnia wykrywania sondy prostopadła do powierzchni wykrytego przedmiotu (umieszczona, sonda punktowa), sonda i przedmiot obrabiany w celu utrzymania stosunkowo jednolitej prędkości, utrzymania stosunkowo stabilnej odległości podnoszenia, odległość podnoszenia w zakresie 0,2-0,8 mm jest na ogół najlepsza. Dostosuj zakres wzmocnienia instrumentu do różnych potrzeb w zakresie podnoszenia.

Proces regulacji:

1. Umieść próbki standardowe;

2, ustaw kierunek ruchu sondy, montaż pionowy;

3, regulacja podnoszenia do 0,2-0,8 mm (w zależności od chropowatości powierzchni przedmiotu obrabianego, tolerancji wymiarowej);

4, uruchom oprogramowanie, dostosuj częstotliwość i wzmocnienie aż do uszkodzenia próbki standardowej w alarmie pozycji krytycznej. (Podniesienie sondy zbyt blisko spowoduje nasycenie sygnału, a zbyt daleko spowoduje słabą czułość).

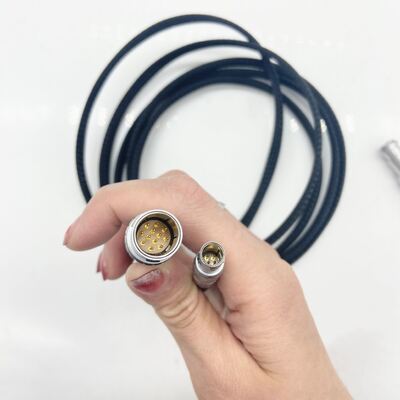

Użycie kabla sondy

W zależności od różnych interfejsów instrumentu wykorzystujących różne struktury do wykonania kabla sondy, ogólna produkcja linii sondy wymaga znajomości interfejsu instrumentu i definicji interfejsu, zgodnie z różnymi definicjami kabla sondy. Nasza firma może dostarczyć sondy wiroprądowe i kable sondowe do lokalizatora GE, Olympus NORTEC i innych maszyn.
