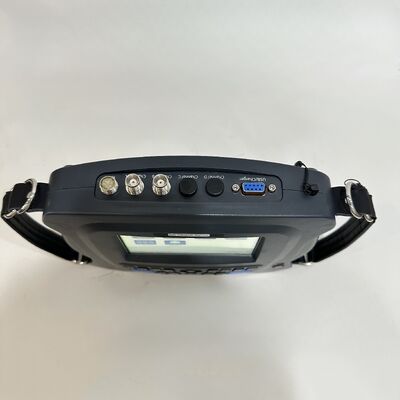

Czterokanałowy, wielofunkcyjny analizator wibracji posiada wszechstronny port wejściowy, który można podłączyć do różnych typów czujników
HUATEC HG-904A Czterokanałowy, wielofunkcyjny instrument, posiada wszechstronny port wejściowy, który można podłączyć do różnych typów czujników. Wykorzystuje zaawansowaną mikroelektronikę, analizę sygnałów i technologie diagnostyki usterek, integrując monitorowanie stanu sprzętu i możliwości diagnostyki usterek w jednym urządzeniu.
Instrument analityczny zawiera funkcję czterokanałowego pozyskiwania danych wibracyjnych, która może przeprowadzać pomiary wibracji na miejscu i automatycznie przechowywać dziesiątki tysięcy wartości cech wibracji i widm punktów pomiarowych. Może również wyświetlać od jednego do czterech kanałów przebiegów i widm synchronicznie na miejscu. Dodatkowo, może służyć jako detektor niewyważenia, przeprowadzając weryfikację dynamicznego wyważenia jedno- i dwustronnego na miejscu.
BT4 &IP54
Uwaga: Istnieje duża różnica w konfiguracji sprzętowej między czterokanałowym a dwukanałowym.
| Główna funkcja |
Model |
| model |
HG-904A4 |
HG-904A2 |
| Ilość kanałów |
czterokanałowy |
dwukanałowy |
| Główne funkcje |
|
1, Trzykanałowa inspekcja synchroniczna, z jednoczesnym zbieraniem wartości przyspieszenia, prędkości, przemieszczenia i obwiedni osi z każdego kanału, a także wykresów widma częstotliwości parametrów alarmowych.
|
TAK |
1 kanał |
| 2, Jednokanałowe lub wielokanałowe synchroniczne pozyskiwanie dowolnego parametru, dowolnego zakresu częstotliwości i dowolnego wykresu. |
1 lub 2 lub 3 lub 4 kanały |
1 lub 2 kanały |
| 3, Śledzenie osi, analiza start-stop, testowanie udarowe. |
TAK |
NIE |
| 4, Monitorowanie w czasie rzeczywistym wartości sprzętowych i analiza w czasie rzeczywistym wykresów trendów dla dowolnego parametru i dowolnego zakresu częstotliwości; analiza w czasie rzeczywistym widma częstotliwości i przebiegu. |
1 lub 2 lub 3 lub 4 kanały |
1 lub 2 kanały |
| 5, Technologia monitorowania impulsów udarowych łożysk tocznych (ocena smarowania i udaru łożyska) |
Opcjonalne (Uwagi do zamówienia) |
Opcjonalne (Uwagi do zamówienia) |
| 6, Wyważanie w 1 lub 2 płaszczyznach |
TAK |
TAK |
| 7, System analizy oprogramowania do zarządzania sprzętem |
TAK |
TAK |
| 8, Możliwość podłączenia do czujnika ICP, czujnika ładunku, czujnika przemieszczenia prądów wirowych, czujnika prędkości magnetoelektrycznej |
TAK |
TAK |
| 9, Analiza fazy względnej |
Opcjonalne (Uwagi do zamówienia) |
Opcjonalne (Uwagi do zamówienia)
|
Główna funkcja
Wielofunkcyjne porty wejściowe dla różnych czujników: (Piezolelektryczne, Elektromagnetyczne, Prądów Wirowych, ICP)
-- 5-calowy kolorowy wyświetlacz z interfejsem w języku chińskim dla przejrzystej i pięknej wizualizacji
-- Ogromna przestrzeń dyskowa z dyskiem twardym 16 GB, który może automatycznie przechowywać dziesiątki tysięcy wartości cech wibracji i widm punktów pomiarowych
-- Cztery kanały synchronicznego pozyskiwania danych z 24-bitowym próbkowaniem AD
-- Widmo FFT 1600, 3200, 6400 lub 12800 linii
-- Interfejs komunikacyjny USB 2.0 z zupełnie nowym menu w stylu chińskiego okna dla łatwiejszej obsługi
-- Częstotliwość analizy do 35 KHZ z 8 opcjonalnymi poziomami
-- Pełnofunkcyjna, szybka analiza dynamiczna, w tym widmo amplitudy, widmo mocy, widmo logarytmiczne itp.
-- Wyświetlanie różnych wartości cech w dziedzinie czasu, w tym wartości szczytowej, wartości szczyt-szczyt, wartości skutecznej, współczynnika szczytu, skośności, kurtozy itp.
-- Wiele funkcji analizy i diagnostyki: analiza łożysk/zębów (analiza demodulacji obwiedni) diagnostyka usterek, (test uderzeniowy) diagnostyka częstotliwości naturalnej itp.
-- Przechowywanie i odtwarzanie danych/rekordów dla wyważania wirnika
-- Ciężar testowy można selektywnie usunąć lub zachować, a jego jakość można oszacować
-- Precyzyjna operacja wyważania z szybkim wyważaniem do pomiaru i wyświetlania wartości wibracji, amplitud i faz
-- Wykrywanie i diagnoza usterek łożysk/zębów za pomocą sprzętowej demodulacji obwiedni
-- Pomiar prędkości, pomiar hałasu, pomiar fazy, diagnostyka fazy
-- Ręczne ustawianie progu wyzwalania (duży, średni, mały)
-- Może być wyposażony w oprogramowanie EMD systemu zarządzania sprzętem (w tym bazę danych łożysk)
Specyfikacja sprzętu
| Statystyki |
specyfikacja |
| Model |
HG-904A4 czterokanałowy / HG-904A2 dwukanałowy |
| Ilość kanałów |
Cztery kanały wibracji, jeden kanał obrotomierza |
| Główne funkcje |
Jednokanałowe lub wielokanałowe synchroniczne pozyskiwanie różnych parametrów, w tym przyspieszenia, prędkości, przemieszczenia i obwiedni osiowej |
| dokładność |
±5% |
| Konwersja A/D |
24-bitowe próbkowanie AD |
| Wyświetlacz LCD |
Obsługuje wprowadzanie za pomocą ekranu dotykowego, kolorowy 5-calowy wyświetlacz |
| Zakres obrotomierza |
120—12000 obr./min |
| zakres temperatur instrumentu |
-20—55°C |
| zakres temperatur czujnika |
-20°—120°C |
| Akumulator |
Akumulator litowo-jonowy 7,2 V, 6800 mA; czas ładowania 7 godzin, ciągły czas pracy 8 godzin |
| Ładowarka |
8.V, 2A |
| Biblioteka diagnostyczna |
Baza danych łożysk |
| Funkcja pomiaru i zakres |
Jednoczesny pomiar czterech wartości parametrów i widm parametrów alarmowych z czułością 100 mV/g
przyspieszenie 0,1——199,99 m/s²
prędkość 0,1——199,99 mm/s
przemieszczenie 1um——1999um
wartość obwiedni osiowej 0,1——30 m/s²
|
| Funkcja analizy oprogramowania |
Analiza widma wibracji i przebiegu w dziedzinie czasu, analiza obwiedni, precyzyjna funkcja diagnostyki usterek dla łożysk tocznych (cztery części) Oddzielna funkcja diagnostyki usterek: Sprzęt instrumentu posiada oddzielną funkcję diagnostyki usterek do zbierania innych widm parametrów, cepstrum, widma logarytmicznego i diagnostyki widma mocy (pozyskiwanie w czasie rzeczywistym i wyświetlanie w czasie rzeczywistym) |
| Pojemność pamięci |
16G |
| Interfejs zewnętrzny |
Ładowanie i komunikacja USB2.0 |
| Funkcja generowania raportów |
Wykrywa generowanie raportu z danych |
| Zakres odpowiedzi częstotliwościowej pomiaru wibracji: |
2—35KHz |
| Typy czujników, które można podłączyć: |
Czujnik przyspieszenia piezoelektrycznego, czujnik ICP, czujnik prędkości magnetoelektrycznej, czujnik prądów wirowych |
Przegląd oprogramowania
Wraz z szybkim rozwojem Internetu Rzeczy i platform dużych zbiorów danych, zintegrowaliśmy funkcjonalne zalety naszego istniejącego systemu oprogramowania i przyjęliśmy platformę Windows.Net 3.5-5.0, pakiet Microsoft Visual Studio 2019 i bazę danych MySQL. Komunikacja między systemem oprogramowania a kolektorem przyjmuje ujednoliconą architekturę UDP, a system oprogramowania jest zaprojektowany zarówno w wersji sieciowej, jak i samodzielnej. Po prawie roku wysiłków uruchomiliśmy najnowszą wersję Inteligentnego Systemu Monitorowania i Diagnozy Sprzętu Przedsiębiorstwa (zwanego dalej systemem EMD). Wykorzystując elastyczną obsługę oprogramowania klienckiego i kompleksowe zalety narzędzi analitycznych, użytkownicy mogą wygodniej monitorować dane i skuteczniej analizować przyczyny nieprawidłowości. Oprogramowanie systemowe jest kompatybilne z wielokanałowymi kolektorami danych sieciowych, bezprzewodowymi kolektorami monitorującymi i offline'owymi analizatorami ręcznymi. Podczas analizy trendów danych online, analizator ręczny może uzupełniać zbieranie danych, aby analiza sprzętu na miejscu była bardziej kompleksowa, tym samym kompleksowo analizując trendy i nieprawidłowości jednostek, dokładnie identyfikując przyczyny nieprawidłowości i maksymalizując ochronę sprzętu na miejscu.
Specyfikacja oprogramowania
| Statystyki |
|
| Główne funkcje |
1. System wymaga jednoczesnego wyświetlania czterech parametrów: przyspieszenia, prędkości, przemieszczenia i obwiedni osiowej.
2. Wykresy trendów dla dowolnego parametru można pobrać i wyświetlić, wybierając czas.
3. Wykres trendu pojedynczego parametru, wykres przebiegu i wykres analizy widma częstotliwości mogą być wyświetlane na tym samym interfejsie.
4. Cztery wykresy trendów parametrów (przyspieszenie, prędkość, przemieszczenie i obwiednia osiowa) mogą być wyświetlane na tym samym interfejsie.
5. Trzy wykresy trendów parametrów przyspieszenia, prędkości i temperatury (w tym wykresy analizy widma częstotliwości przyspieszenia i prędkości) mogą być wyświetlane na tym samym interfejsie.
6. Analiza w dziedzinie czasu obejmuje 13 wskaźników diagnostyki usterek.
7. Dostępna jest funkcja analizy autokorelacji.
Wymagania dotyczące rozszerzenia funkcji systemu:
8. Odniesienie do przewidywania pozostałego okresu eksploatacji łożyska.
9. Wykres trendu i analiza widma częstotliwości powinny zawierać opinie referencyjne dotyczące samodiagnozy.
10. Raporty można eksportować jednym kliknięciem.
11. Wymagana jest funkcja diagnostyki i analizy wieloparametrowej i wielowymiarowej.
Statystyki statusu eksploatacji i konserwacji systemu:
12. Wyświetlane są statystyki statusu alarmu.
13. Wyświetlany jest status realizacji planu.
Zarządzanie eksploatacją i konserwacją systemu:
14. Można wyświetlić status kolektorów danych.
15. Można wyświetlić status sprzętu.
Dostępny jest import inwentarza sprzętu jednym kliknięciem.
|
