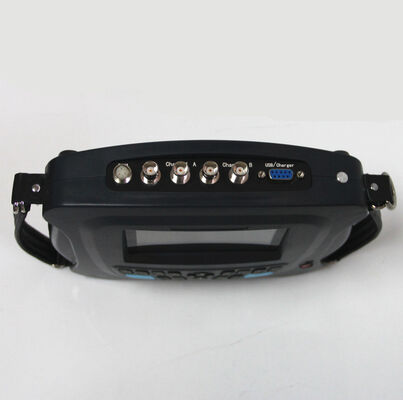

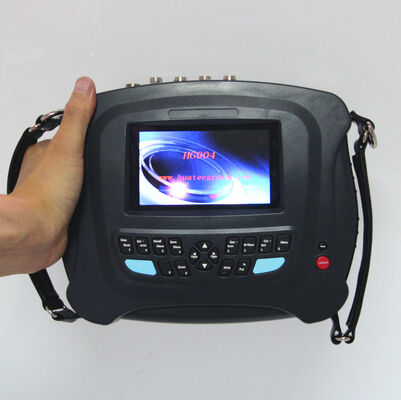

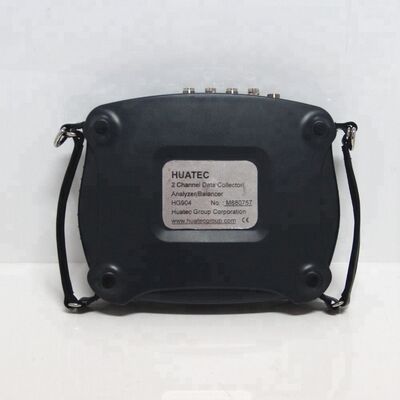

Analizator wibracji 2-kanałowy, zbieracz danych / analizator / wyważarka

Analizator drgań 2 kanałowy zbieracz danych / analizator / bilansator

Nierównowaga jest jedną z głównych przyczyn drgań maszyn, a szacuje się, że około 50 procent wszystkich awarii jest spowodowanych nierównowagą wirników.Najlepszym sposobem na pozbycie się mechanicznej nierównowagi jest równoważenie na miejscu. HG904 Machinery Analyzer/Balancer jest szczególnie przydatny w tym celu. Może mierzyć intensywność wibracji; diagnozować przyczynę wibracji poprzez analizę widma częstotliwości.Może być również używany do pomiaru prędkości obrotu i fazy drgań, oraz obliczyć wagę i lokalizację nierównowagi.

Charakterystyka:

• Łatwe w obsłudze
• Ilustracja wektorowa, proces równoważenia i wynik są wyraźnie pokazane na pierwszy rzut oka
• Przechowywanie danych bilansujących 10 wirników
• Wybór masy próbnej usuwa lub pozostaje
• Rozkładanie wyniku bilansowania na dwa przydzielone miejsca
• Zakres ciężarów próbnych obliczony w zależności od masy wirnika, prędkości obrotu, promienia i wymaganego poziomu równowagi
• Automatycznie oceniana ważność masy próbnej
• Pomiar obrotów, amplitudy i fazy
• 400 linii widma FFT i funkcja diagnostyczna na miejscu
• Dwukanałowe jednoczesne gromadzenie danych
• Demodulacja obudowy sprzętowej do diagnostyki łożysk i biegów
• Funkcja przenoszenia dla pomiaru częstotliwości naturalnej
• Wyświetlenie formy fali i widma przez duży LCD
• Przechowywanie wartości drgań i formy fal drgań

Warunki pracy

• Zakres temperatur: od 5°C do 50°C
• Względna wilgotność:<85%, nienasycone
• Bez gazów żądliwych
• Bez silnego pola elektromagnetycznego i silnego uderzenia

Bezpieczeństwo

HG904 nie może mieć kontaktu z działającą częścią maszyny.

Specyfikacje

• Zakres prędkości obrotowej dla dynamicznej równowagi: 70-60.000 obrotów/min
• Wybór autonomicznego i ręcznego zakresu
• Dokładność pomiaru drgań: 5 %

• Czujniki: Piezoelektryczny akcelerometr, prędkość magnetyczno-elektryczna, przemieszczenie Eddy'ego itp.
• 8^WFiltr przeciwprzechodzący w przedziale elipsie, filtr przechodzący przez pas obrotowy
• sygnał wejściowy: akcelerometr i napięcie

• Analiza widma amplitudy: 100 do 400 linii (zoom), Hanning w oknie
• Zakres częstotliwości analizy widma: 100, 200, 500, 1K, 2K, 5K, 10KHz ((tylko do pobierania próbek w 1 kanale)
• Przechowywanie danych:400 form fal1024-punktowych i 400 zestawów danych

• Zakres amplitudy i odpowiedź częstotliwości dla ogólnego pomiaru drgań:

• 	Zakresy amplitudy	Odpowiedź częstotliwości
  Przesunięcie	0.003 5 mm szczyt-szczyt	10 ¢ 500 Hz
  Prędkość	0.2 200 mm/s rzeczywiste RMS	10 ¢ 1000 Hz
  Przyspieszenie	0.5 250 m/s2szczyt	20 ¢ 5000 Hz
  Zawartość koperty	0.1 20 jednostek rzeczywistej RMS	5-1000 Hz od 15-40 KHz
  napięcie	0.1 10V szczyt-szczyt	10 ¢ 10000 Hz

• Notatnik: 10 kodów warunków do kontroli wizualnej
• Wyjście: USB do komunikacji z komputerem
• Zasilanie: akumulator do ładowania Ni-MH przez 8 godzin ciągłej pracy, ostrzeżenie o niskiej mocy akumulatora
• Środowisko pracy: 0~55^oC, 90% wilgotności, nie kondensujące
• Pomiar prędkości obrotowej za pomocą czujnika fotoceluły
• Zakres dynamiczny: 60 dB z regulowanym zakresem wzrostu 48 dB
• Wymiary: 21×13×4 cm; Masa: 1,2 kg (włączając baterie)

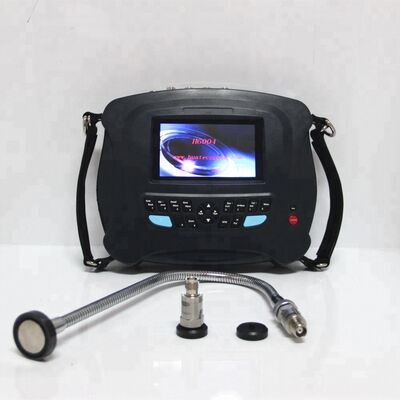

Wykaz opakowań
HG904 Zbieracz danych wibracyjnych 1
Akcelerometr 2
Magnetyczna montaż 2
Przesłanie 1
Ładowarka akumulatora 1
Kabel akcelerometru 3
Kabel komunikacyjny RS232c 1
Moduł równoważenia 1
Czujnik prędkości/wyzwalacz i kabel 1
Zestaw papieru odblaskowego 1
Wskazówka do szybkiego rozpoczęcia 1
Oprogramowanie CD 1
Certyfikaty HG904 i czujników 3
Przenoszenie walizki 1
