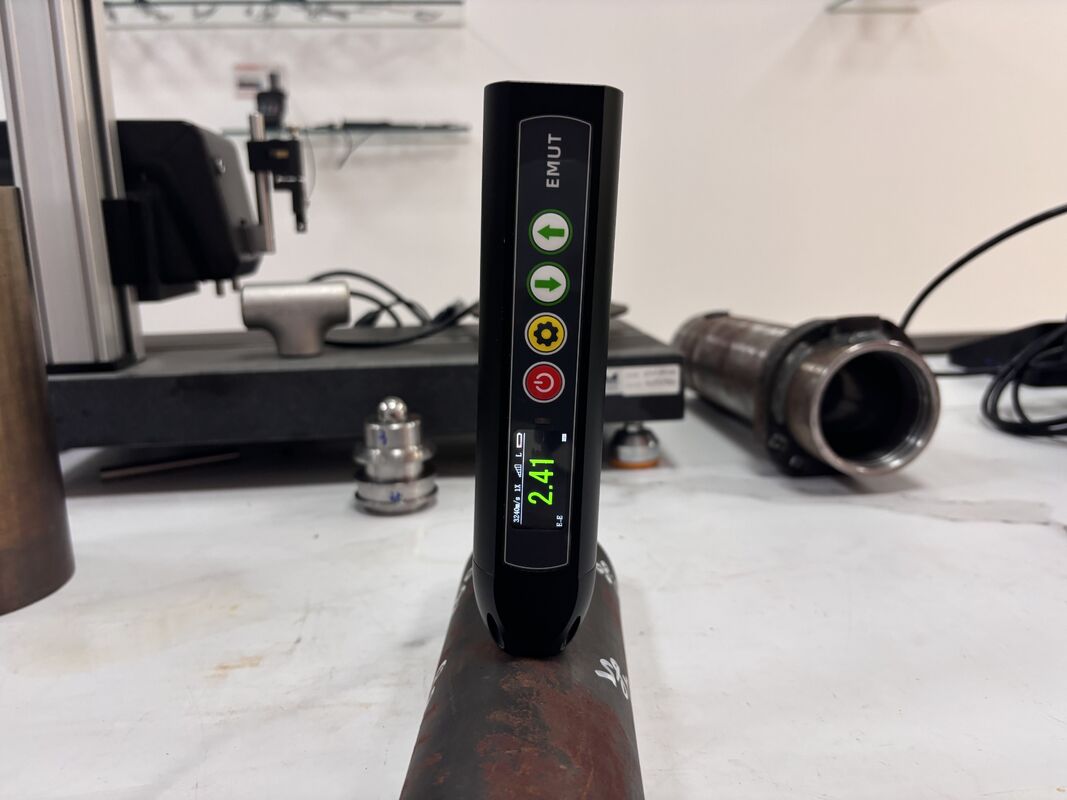

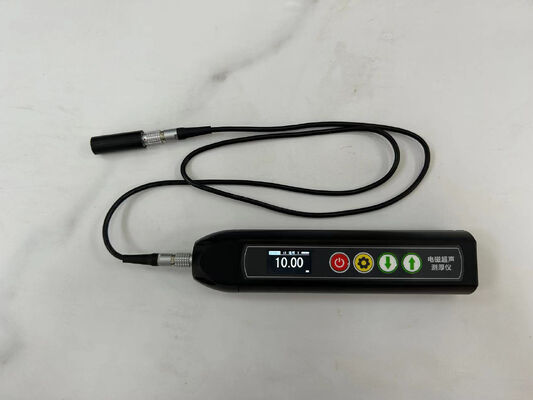

Wskaźnik grubości elektromagnetycznej sprzęgła powietrznego EMAT
Ogólne wprowadzenie
Instrument przyjmuje zasadę ultradźwięków elektromagnetycznych, i nie ma potrzeby szlifowania powierzchni obrabiarkę podczas procesu wykrywania, i nie jest wymagany środek sprzęgający
Sonda i gospodarz są zintegrowane, a sonda może być wymieniony
Typy konfigurowalnych sond: sondy o normalnej temperaturze: ≤ 120 °C, 4MHz, stosowane głównie do wykrywania materiałów o drobnych ziarnach, takich jak stal niskoemisyjna, aluminium itp., z maksymalną odległością podnoszenia 4 mm,sonda wysokiej temperatury: ≤ 800 °C, 4MHz, stosowane głównie do pomiaru ferromagnetycznych materiałów o drobnych ziarnach, takich jak stal o niskiej zawartości węgla, o maksymalnej odległości podnoszenia 2 mm
Efekt podnoszenia: (rzeczywista odległość podnoszenia zależy od właściwości i stopnia materiału), folia antyrostyczna, osady soli lub jakakolwiek inna powłoka izolacyjna (olej, lakier, porcelana, tworzywa sztuczne itp.)) można wykorzystać jako dopuszczenie do pracy
Cechy
# Typ długopisu kieszonkowego, bez środka sprzęgającego i miernika grubości bez kontaktu
# Konstrukcja ludzkiego ciała, kompaktowa struktura, bardzo mała objętość, łatwa w noszeniu, ręczna obsługa, silna absorpcja magnetyczna, poprawa warunków zmęczenia
# Dokładne pomiar grubości, może przejść przez powłokę, profesjonalny algorytm wsparcia programu, nie trzeba do sprzęgacza, nie trzeba szlifować powierzchni obrabiarkę,pozwalają wykryć farbę powierzchniową i warstwę owinięcia, umożliwić nierównomierną powierzchnię obróbki
# Prędkość dźwięku z wielu materiałów może być wstępnie przechowywana w instrumencie, a prędkość dźwięku z materiału może być dynamicznie dodawana i usuwana w tym samym czasie.Kalibracja prędkości dźwięku zwiększa funkcję kompensacji temperatury, i skutecznie poprawia dokładność pomiarów
# Dopuszczalne są warstwy korozyjne, a pomiar można poprawić przy maksymalnej odległości wzrostu 3 mm
# Minimalna średnica (krętość) obróbki, którą można wykryć, wynosi 8 mm
# Maksymalny kąt nachylenia sondy: 25°
# Metoda pobudzenia sondy: magnes wody
# Rodzaj fali dźwiękowej: falę odcięcia
Parametry techniczne
| Zakres pomiarowy |
1.5~240 mm |
| Odległość do podnoszenia |
0~3 mm |
| Zysk uzyskiwany |
≤ 100 dB |
| Częstotliwość pracy |
4MHz |
| Temperatura otoczenia |
-20 °C do +50 °C |
| Kompensacja prędkości dźwięku w wysokiej temperaturze |
automatyczna rekompensata |
| Zakres temperatury |
-150~800°C (można dostosować wyższą temperaturę) |
| Rodzaj sondy |
standardowa sonda temperatury pokojowej, opcjonalna sonda wysokiej temperatury, sonda wysokiej częstotliwości, sonda wysokiej temperatury niskiej częstotliwości, sonda skanująca B |
| Rozstrzygnięcie |
00,01 mm |
| regulowany zakres prędkości dźwięku |
1000~9999m/s |
| Nieprzerwany czas pracy |
3h |
| Wielkość |
151*76*35 mm |
| Waga |
220 g |
| Tryb pobudzenia |
magnes stały |
| Zakres błędów |
≤10 mm, błąd ±0,05 mm (> 10 mm + / - 0,01 + H / 200) mm (H jest grubością obrabiarkę) |
| Zasilanie |
akumulator litowy do ładowania |
Zastosowanie
Bez środka sprzęgającego i bez kontaktu, przy normalnej temperaturze i również wysokiej temperaturze,elektromagnetyczny ultradźwiękowy miernik grubości TG-14 może testować grubość wszelkiego rodzaju materiałów przewodzących, takich jak tytan, aluminium, miedzi, stali nierdzewnej, stali stopowej, stali węglowej i stali odlewanej.
Standardowa dostawa
TG-14 układ ultradźwiękowy do pomiaru grubości
Sonda o normalnej temperaturze
Instrukcja obsługi
Certyfikat kalibracji
Pudełko
Akcesoria opcjonalne
Wysoka temperatura
Sonda wysokiej częstotliwości
Sonda niskiej częstotliwości o wysokiej temperaturze
B sonda skanująca
