Główne cechy funkcji
● Ten produkt posiada tryb skanu A, tryb skanu B i tryb wyświetlania numerycznego;
● Zakres pomiarów jest szeroki, przyjmuje się unikalną technologię "wielokrotnego echo" do pomiaru ultracienkiej części o minimalnej grubości pomiaru 0,10 mm (stal);
● Ten produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; rozdzielczość powtarzania może osiągnąć ± 0,002 mm;
● Ma funkcje penetracji powłoki i pomiaru echo-to-echo, który służy do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
● Wielokrotne tryby pomiaru: tryby mb-e, E-E i me-e spełniają wymagania pomiaru tradycyjnych grubości obróbki; tryb cienki umożliwia pomiar cienkich części
● Tryby numeryczne obejmują: tryb wartości grubości konwencjonalnej, tryb różnicy/skrócenia i tryb wartości maksymalnej
● Dwa tryby wzmocnienia: automatyczne / ręczne
● Można ustawić ręczne i automatyczne wyłączenie, z funkcją oszczędności energii
● Wspiera różnorodne sondy, w tym sondę podwójnego kryształu i sondę jednokrystałową, a także sondę o wysokiej częstotliwości do 20 MHz
● Wspiera magazynowanie masowe i może jednocześnie przechowywać 100000 wartości grubości, 500 grup fal A-scan i 500 grup fal B-scan
● Duży, 3,5 cali kolorowy wyświetlacz TFT-LCD o rozdzielczości 320x240 (QVGA)
● Posiada różnorodne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i tryby kalibracji ręcznej,i może kalibrować prędkość dźwięku i sondy pozycji zerowej w tym samym czasieWspiera korektę ścieżki w podwójnej sondzie kryształowej
● Wspiera konwersję metrycznego i brytyjskiego systemu; może przełączać się między jednostkami milimetrowymi a calimi
● Wspiera menu w języku angielskim
Parametry specyfikacji
|
Ja...Wymóg
|

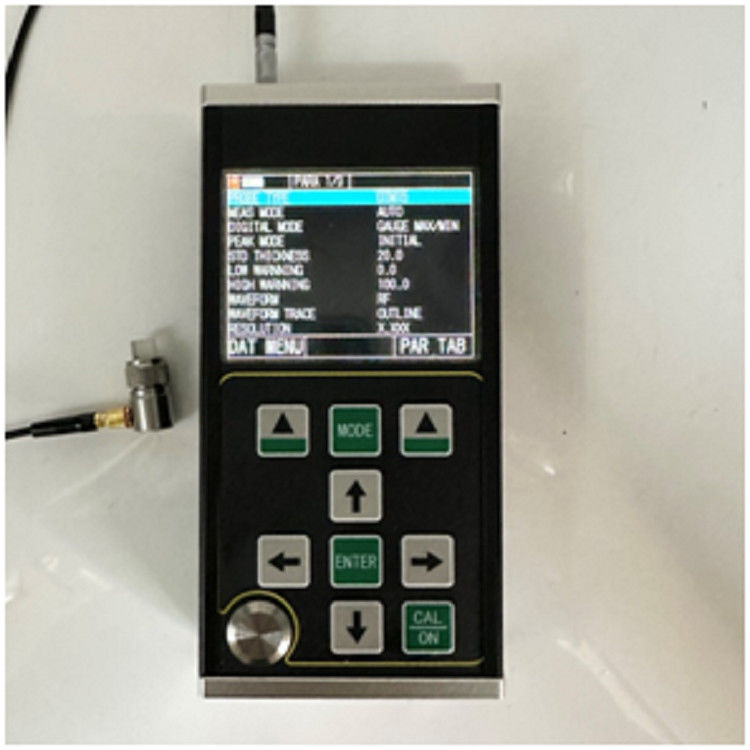

TG-5710
|
|
Rodzaj sondy
|
Jednokrystaliczna sonda / podwójna krystaliczna sonda
|
|
Zakres pomiarowy (45# stali)
|
0.10mm 1800 mm
|
|
Błąd w oznaczeniu(<10 mm)
|
±0.005mm
|
|
Błąd w oznaczeniu(≥10 mm)
|
±0.1%
|
|
Błąd powtarzalności
|
±00,001 mm(Samotestowanie)
|
|
Stabilność wskazania
|
Przyjmuje się technologię zerowego przejścia i wielokrotnego echa w celu zapewnienia, że na wartość pomiaru grubości nie wpływa siła echa, współczynnik tłumienia materiału, wzrost i wysokość bramy,ma wysoką stabilność pomiarową i niezawodność.
|
|
Częstotliwość pomiarów
|
4 Hz,8 Hz,16 Hz
|
|
Rrozstrzyganie
|
00,1 mm,00,01 mm,00,001 mm(0.01 cala,0.001 cala.,0.0001 cala.)
|
|
Generator impulsów
|
Przyjmuje się emisję fal kwadratowych ujemnych, a szerokość impulsu i napięcie są automatycznie dopasowywane do sondy.
|
|
Zakres prędkości dźwięku
|
400-19999m/s
|
|
Blok kalibracyjny
|
4 mm(stali)
|
|
Automatyczne wyłączenie
|
Można wybrać 5 minut, 10 minut, 20 minut i ręczne wyłączenie.
|
|
Kalibracja sondy
|
Kalibracja w jednym punkcie, kalibracja wielopunktowa
|
|
zyski
|
Automatyczne sterowanie zwiększeniem, ręczne sterowanie zwiększeniem
|
|
Zakres zysków
|
0~70 dB
|
|
Tryb wykrywania
|
Częstotliwość radiowa (RF), dodatnia pół fala (POS), ujemna pół fala (NEG), pełna fala (FULL)
|
|
Tryb pomiaru
|
(1) MB-E: tryb pomiaru oparty na czasie przejścia od pierwotnego echa do pierwszego dolnego echa; (2) E-E: tryb pomiaru powłoki penetracji, dowolne echo Em ≈ En jest opcjonalne; (3) ME-E:Tryb wielokrotnego pomiaru echa; (4) THIN: tryb pomiaru cienkiej ściany;
|
|
Tryb liczbowy
|
Tryb wartości grubości, tryb różnicy/prędkości redukcji, tryb wartości maksymalnej/minimalnej
|
|
Tryb skanowania A
|
Dostępne
|
|
Tryb skanowania B
|
Dostępne
|
|
Wskazanie sprzężenia
|
Dostępne
|
|
Wskazanie baterii
|
Dostępne
|
|
Język
|
Angielski
|
|
Unit
|
mm/calo
|
|
Funkcjonowanie menu
|
Dostępne
|
|
Funkcja oprogramowania
|
Dynamiczne ustawienie bramy, ustawienie bramy (B(E-blank), zamrażanie echa, tłumaczenie echa i skalowanie
|
|
Funkcja przechowywania
|
Może jednocześnie przechowywać 100 000 grubości (100 grup, 1000 w każdej grupie), 500 grup fal A-skanowania i 500 grup fal B-skanowania.
|
|
Uaktualnienie programu hosta
|
Dostępne
|
|
Djestplay
|
3.5 "QVGA (320 × 240) kolorowy ekran TFT-LCD
|
|
Przekazywanie danych
|
Obsługuje komunikację seryjną USB3.0 i przesyła dane do komputera.
|
|
Temperatura pracy
|
-10°C+50°C;Przy specjalnych wymaganiach może osiągnąć - 20°C;
|
|
Napięcie robocze
|
W razie braku zasilania pojawia się sygnał o niskim napięciu.
|
|
Wymiar ogólny
|
204 x 100 x 36(mm)
|
|
Całkowita masa
|
310 g(Bez akumulatora)
|
|
|
|
Materiały stosowane
TG-5710 nadaje się do pomiaru grubości metali (takich jak stal, żelazo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókien szklanych i innych dobrych przewodników ultradźwiękowych,na powierzchni płyty, powierzchnia rur i krzywej.
