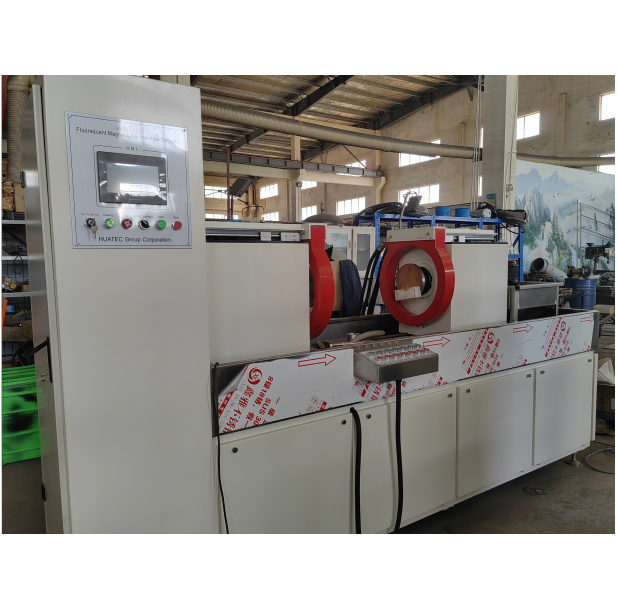

Maszyna do wykrywania wad magnetycznych cząstek fluorescencyjnychHMP-8000
1. Zasada działania
Wykrywanie wad magnetycznych wykorzystuje interakcję między polem magnetycznym upływu a proszkiem magnetycznym w miejscu wady przedmiotu obrabianego. Wykorzystuje się różnicę między przenikalnością powierzchniowych i bliskich powierzchniowych wad produktów żelaznych i stalowych (takich jak pęknięcia, wtrącenia żużla, rysy włoskowate itp.) a przenikalnością żelaza i stali. Po namagnesowaniu pole magnetyczne w miejscu nieciągłości tych materiałów zostanie zniekształcone, tworząc część upływu strumienia magnetycznego i powodując pole upływu magnetycznego. W ten sposób przyciągając proszek magnetyczny, tworząc nagromadzenie proszku magnetycznego w miejscu wady - ślad magnetyczny, w odpowiednich warunkach oświetleniowych, pokazując lokalizację i kształt wady
2. Użycie
Maszyna do wykrywania wad magnetycznych cząstek fluorescencyjnych służy do wykrywania powierzchniowych i bliskich powierzchniowych wad przedmiotów ferromagnetycznych (takich jak: koła zębate, pierścienie zębate, wały zębate itp.) spowodowanych przez kucie, hartowanie, szlifowanie, zmęczenie, pęknięcia i wtrącenia żużla oraz inne drobne wady.
3. Parametr techniczny
Zakres wykrywania:Średnica koła zębatego≤700mm,wysokość≤410mm；
Średnica osiowa≤300mm,Długość＜700mm
Rozstaw elektrod:0~410mm(regulowany)
Prąd obwodowy:AC 0~8000A Wartość skuteczna(Z kontrolerem fazy zaniku)
Potencjał magnetyczny wzdłużny:AC 0~18000AT Wartość skuteczna(Z kontrolerem fazy zaniku)
Metoda wykrywania: wykrywanie wad magnetycznych cząstek fluorescencyjnych
Tryb namagnesowania: namagnesowanie obwodowe, namagnesowanie wzdłużne, namagnesowanie złożone
Tryb mocowania: mocowanie pneumatyczne
Efekt demagnetyzacji: remancja mniejsza niż 0,3mT
Czułość wykrywania: Folia testowa standardu A1 (15/50) wyraźnie wyświetlana
Zasilanie: trójfazowe pięcioprzewodowe AC 380V 50Hz
4. Główna marka i dostawca części elektrycznych
Wszystkie komponenty i elementy wyposażenia są importowane lub są produktami znanych marek krajowych, produkty własnej produkcji przeszły test jakości.
|
Nr
|
Nazwa
|
Marka
|
IlośćJednostka
|
01
|
|
Przełącznik przyciskowy/wskaźnik
|
DELIXI
|
2
|
Szt.
|
10
|
|
Miniaturowy wyłącznik obwodu
|
DELIXI
|
2
|
Szt.
|
10
|
|
Stycznik AC
|
DELIXI
|
2
|
Szt.
|
10
|
|
PLC
|
OMRON
|
1
|
Szt.
|
10
|
|
Ekran dotykowy
|
WEINVIEW
|
1
|
Szt.
|
10
|
|
Element pneumatyczny
|
DELIXI
|
2
|
Szt.
|
10
|
|
Płytka wyzwalająca tyrystor
|
HUATEC
|
1
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
Przekładnik prądowy
|
DELIXI
|
2
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
Tyrystor
|
DELIXI
|
2
|
Szt.
|
10
|
|
Szybkie topienie
|
DELIXI
|
2
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
Transformator główny namagnesowany obwodowo
|
HUATEC
|
1
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
Transformator główny namagnesowany wzdłużnie
|
HUATEC
|
1
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
Przenośna lampa UV LED
|
HUATEC
|
1
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
Wisząca lampa UV LED
|
HUATEC
|
1
|
Szt.
|
Powyższe specyfikacje producenta części zamiennych służą wyłącznie jako odniesienie i zostaną dostosowane do wymagań użytkownika i części zamiennych w magazynie.
|
|
5.
|
Opis urządzenia5
.3 System sterowania elektrycznegoSystem sterowania oparty jest na programowalnym sterowniku logicznym (PLC), który kontroluje działanie dwóch elektrod i urządzenia do namagnesowania i demagnetyzacji. Z szafą sterowniczą jako głównym elementem, zawiera różne elementy wykonawcze, obwód wyzwalania namagnesowania, transformator główny itp.
Wprowadź prąd magnesujący i inne parametry za pomocą ekranu dotykowego. Z modułem wejścia/wyjścia analogowego PLC w celu uzyskania funkcji ustawienia prądu namagnesowania.
Wszystkie wskaźniki, przyciski i światła robocze hosta wykrywania wad przyjmują napięcie bezpieczeństwa 24V.
Host wykrywania wad, demagnetyzer i obudowa szafy rozdzielczej są niezawodnie uziemione
.5
.3 HostMaszyna główna:
kadłub, zbiornik ze stali nierdzewnej, magneser, system natryskowy.Kadłub:
Kadłub jest spawany z wysokiej jakości materiału, mocny i piękny. W zakresie wysokości operatora wokół kadłuba nie ma widocznej ostrej struktury kątowej.Zbiornik ze stali nierdzewnej:
Wykonany z wysokiej jakości stali nierdzewnej do zbierania zawiesiny magnetycznej.Magneser:
składa się z mechanizmu mocującego, elektrody magnesującej i cewki magnesującej. Elektroda magnesująca magnesuje przedmiot obrabiany obwodowo, a cewka magnesująca magnesuje go wzdłużnie. Cewka i płyta elektrodowa wykonane są z wysokiej jakości miedzi. Mechanizm mocujący jest napędzany przez elementy pneumatyczne, a przedmiot obrabiany jest mocowany między dwiema elektrodami, tworząc obwodowy obwód magnesujący.5
.3 System natrysku zawiesiny magnetycznejSkłada się ze zbiornika zbierającego zawiesinę magnetyczną, pompy wodnej, rurociągu i głowicy natryskowej. Zbiornik zbierający odpowiada za zbieranie, mieszanie i pompowanie zawiesiny magnetycznej do dyszy. Zbiornik zbierający ciecz jest zewnętrzny, a na spodzie zamontowane jest uniwersalne koło z urządzeniem hamulcowym. Zbiornik zbierający zawiesinę magnetyczną, platforma obserwacyjna i przenośnik demagnetyzujący silnika głównego są odzyskiwane do zbiornika zbierającego ciecz, aby uniknąć kapania.
