Badanie korozji korzeni spawania w zakresie częstotliwości 1-15 MHz

Nieniszczące testowanie korozji korzeni spoin metodą TOFD, jedna transmisja i jedno odbieranie, szerokopasmowa sonda wąskopulsowa

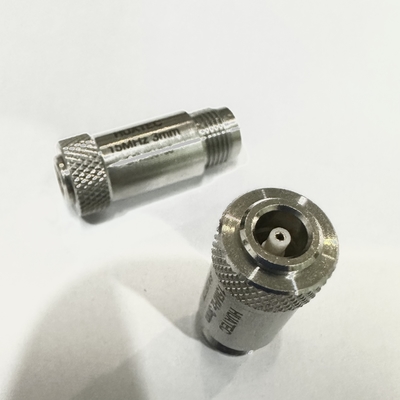

Sonda TOFD jest kluczowym komponentem stosowanym w badaniach nieniszczących do wykrywania metodą dyfrakcji ultradźwiękowej (TOFD).

Technologia TOFD wykorzystuje dwie szerokopasmowe sondy wąskopulsowe, jedną do transmisji i jedną do odbioru, do wykrywania. Sondy są rozmieszczone symetrycznie względem linii środkowej spoiny. Sonda nadawcza generuje nieskoncentrowaną wiązkę fal podłużnych, która pada na badaną część przedmiotu obrabianego pod pewnym kątem. Część wiązki rozchodzi się wzdłuż powierzchni bliskiej i jest odbierana przez sondę odbiorczą, podczas gdy część wiązki odbija się od dolnej powierzchni, a następnie jest odbierana przez sondę. Sonda odbiorcza określa położenie i wysokość wady, odbierając sygnał dyfrakcyjny z wierzchołka wady i jego różnicę czasu.

• Małe płytki: Mogą osiągnąć duży kąt dyfuzji i zwiększyć obszar pokrycia.
• Szerokopasmowy: Może generować sygnały w znacznie szerszym zakresie częstotliwości. Na przykład fala przechodząca jest sygnałem o częstotliwości znacznie niższej niż częstotliwość środkowa.
• Wąski impuls: Aby uzyskać najlepszą rozdzielczość.
• Wysoka czułość: Zazwyczaj wykonany z piezoelektrycznych materiałów kompozytowych, ma wysoką sprawność konwersji akustyczno-elektrycznej.

• Przemysł petrochemiczny: Jest często stosowany do kontroli kluczowych urządzeń, takich jak rurociągi naftowe i zbiorniki magazynowe, i może natychmiast wykryć wady wewnętrzne, które są podatne na występowanie z powodu czynników takich jak korozja i naprężenia, unikając w ten sposób poważnych wypadków, takich jak wycieki i eksplozje.
• Energetyka: Podczas regularnej konserwacji i naprawy kluczowych urządzeń, takich jak kotły i turbiny parowe w przemyśle energetycznym, sondy TOFD mogą być używane do głębokiego wykrywania integralności wewnętrznej struktury urządzeń, natychmiast identyfikować potencjalne wady i je usuwać.
• Produkcja lotnicza: Odgrywa kluczową rolę w kontroli ważnych komponentów, takich jak łopatki silników samolotów i części konstrukcyjne kadłuba, zdolnych do dokładnego wykrywania wad wewnętrznych i zapobiegania wypadkom lotniczym spowodowanym wadami.

• Sonda TOFD z anteną fazowaną: Stosowana głównie do wykrywania korozji u nasady spoin.

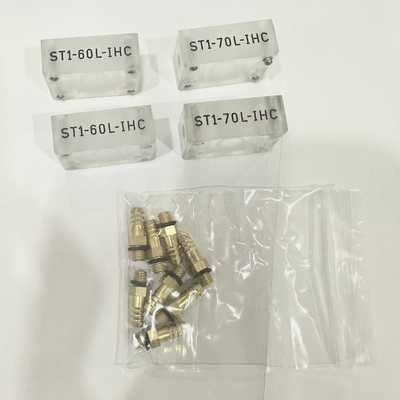

• Sonda TOFD dedykowana do rur o małej średnicy: Wyposażona w dedykowany klin TOFD do rur o małej średnicy, służy do kontroli rur o małej średnicy.
• Sonda TOFD z klinem COD: Używając klinów COD, można jej używać do kontroli spoin podłużnych pojemników, aby dopasować je do odpowiednich powierzchni obrabianych przedmiotów.
• Sonda TOFD z klinem ze stali nierdzewnej: Użycie klina z obudową ze stali nierdzewnej może chronić klin.
