Nieniszczące badania korozji spoiny graniowej TOFD z jedną transmisją i jednym odbiorem Szerokopasmowa sonda z wąskim impulsem

Nieniszczące badanie korozji spoiny metodą TOFD z jedną transmisją i jednym odbiorem sondą szerokopasmową z wąskim impulsem

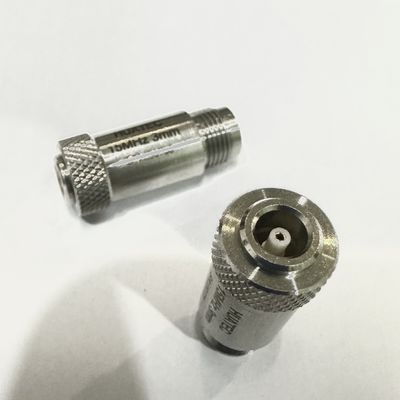

Sonda TOFD jest kluczowym komponentem używanym w badaniach nieniszczących do detekcji metodą dyfrakcji ultradźwiękowej (TOFD).
Zasada działania: Technologia TOFD wykorzystuje dwie szerokopasmowe sondy z wąskim impulsem, jedną do transmisji i jedną do odbioru, do detekcji. Sondy są rozmieszczone symetrycznie względem linii środkowej spoiny. Sonda nadawcza generuje niesfokusowaną wiązkę fal podłużnych, która pada na badaną część przedmiotu pod określonym kątem. Część wiązki rozchodzi się wzdłuż powierzchni bliskiej i jest odbierana przez sondę odbiorczą, podczas gdy część wiązki odbija się od dolnej powierzchni, a następnie jest odbierana przez sondę. Sonda odbiorcza określa lokalizację i wysokość wady, odbierając sygnał dyfrakcyjny z wierzchołka wady i jego różnicę czasową.

Parametry wydajności:

Cechy
*Małe płytki: Mogą osiągnąć duży kąt dyfuzji i zwiększyć obszar pokrycia.
*Szerokopasmowość: Może generować sygnały w znacznie szerszym zakresie częstotliwości. Na przykład fala przechodząca jest sygnałem o częstotliwości znacznie niższej niż częstotliwość środkowa.
*Wąski impuls: Aby uzyskać najlepszą rozdzielczość.
*Wysoka czułość: Zazwyczaj wykonana z piezoelektrycznych materiałów kompozytowych, ma wysoką wydajność konwersji akustyczno-elektrycznej.

Scenariusze zastosowań
*Przemysł petrochemiczny: Jest często używany do kontroli kluczowych urządzeń, takich jak rurociągi naftowe i zbiorniki magazynowe, i może natychmiast wykryć wewnętrzne wady, które są podatne na występowanie z powodu czynników takich jak korozja i naprężenia, unikając w ten sposób poważnych wypadków, takich jak wycieki i eksplozje.
*W dziedzinie energetyki: Podczas regularnej konserwacji i naprawy kluczowych urządzeń, takich jak kotły i turbiny parowe w przemyśle energetycznym, sondy TOFD mogą być używane do głębokiego wykrywania integralności wewnętrznej struktury urządzeń, natychmiast identyfikując potencjalne wady i radząc sobie z nimi.
*Produkcja lotnicza: Odgrywa kluczową rolę w kontroli ważnych komponentów, takich jak łopatki silników samolotów i części konstrukcyjne kadłuba, zdolna do dokładnego wykrywania wewnętrznych wad i zapobiegania wypadkom lotniczym spowodowanym wadami.

Typ specjalny
*Sonda TOFD z anteną fazowaną: Używana głównie do wykrywania korozji u nasady spoin.
*Sonda TOFD dedykowana do rur o małej średnicy: Wyposażona w dedykowany klin TOFD do rur o małej średnicy, służy do kontroli rur o małej średnicy.

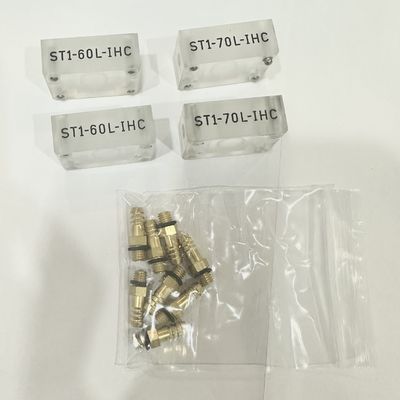

*Sonda TOFD z klinem COD: Używając klinów COD, może być używana do kontroli spoin podłużnych pojemników, aby dopasować je do odpowiednich powierzchni obrabianych przedmiotów.
*Sonda TOFD z klinem w obudowie ze stali nierdzewnej: Użycie klina w obudowie ze stali nierdzewnej może chronić klin.
